NW-S13/NW-S14/NW-S15のバッテリー交換修理解説

ウォークマンNW-S14の充電持ちが悪いとバッテリー交換のご相談を頂きました。




1.NW-S10シリーズについて


モデル番号:NW-S13 / NW-S14 / NW-S15



発売日:2014年11月8日



発売時本体価格:13,068円~



画面の大きさ:2インチ






2.修理料金について


郵送修理ポストリペアでのNW-S10シリーズのバッテリー交換修理料金は以下をご確認ください。



ウォークマン修理料金表



修理費用には消費税・パーツ代・作業代・返却時の送料が含まれています



バッテリーの劣化で起動出来ない、充電出来ないという症状もお困ります。



更には膨張により外装に隙間が出来ている、というご相談を頂くこともございます。



バッテリー交換のみで改善出来れば上記以外の費用は頂きません。






3.修理日数の目安


NW-S13/NW-S14/NW-S15のバッテリー交換修理の際、お預かりする平均的な日数は1~3日といったところです。



お急ぎの場合は、こちらで受け取ったその日に修理を終えて返送まで可能です。



基本的には受け取った順番に修理対応しておりますので、お急ぎの場合は事前にお知らせ頂ければと思います。



返却は基本的にレターパックプラスにて行っております。



レターパックプラスは速達扱いなので、大体の地域には発送した翌日か翌々日に届くようです。



ただ、NW-S13/NW-S14/NW-S15にはリチウムイオンバッテリーが含まれているので航空便ではなく陸送や船便になります。



沖縄や離島の場合はもう少し余分に日数がかかるようです。






4.修理時の注意点


NW-S13/NW-S14/NW-S15のバッテリー交換の際にははんだ作業が必須です。



更には内部には断線しやすい薄いケーブルが通っています。



もし万が一当店での作業中に基板やケーブルの断線等させてしまった場合、

故障箇所に関しては無料で交換させて頂きます。



ただ郵送修理ポストリペアではNW-S10シリーズに限っても数多くのご依頼を頂いております。



今まで上記のような破損例はございませんのでどうかご安心頂ければと思います。






5.ご依頼/ご相談について


NW-S13/NW-S14/NW-S15のバッテリー交換修理ご依頼頂ける場合、
またはご相談は以下からお問合せください。



お問い合わせはこちら



NW-S13/NW-S14/NW-S15の修理に関すること以外にも、
発送方法等、何でも構いませんのでお気軽にご連絡ください。



お返事は土日祝日問わず24時間以内に行います。



お問い合わせ頂いてから24時間お返事が来ない場合は、

当方からの連絡が迷惑メールフォルダに入ってしまっている可能性もあります。



その際はお手数ですが別のアドレスからお問合せ頂くか、

042-851-8317にお電話頂ければ幸いです。



特に3大キャリア(docomo/au/Softbank)のアドレスは弾かれやすいようです。






6.修理風景の紹介


それでは早速NW-S14のバッテリー交換作業を開始します。



NW-S13やNW-S15は容量が違うだけで構造は全く同じです。



まずは…

背面パネルのネジを外しているバッテリー交換前のNW-S14

背面パネルのプラスネジを2本外します。



この部分のネジは非常に錆びやすいのか、

どちらも錆びて簡単に回らないことがあります。



その場合は精密ドリルで削る必要があります。



ネジを外すことで…

外装から本体部分を取り出したバッテリー交換前のNW-S14

前面パネルを取り外すことが出来ます。



NW-S10シリーズは前面パネルを取り出すと、

液晶画面が剥き出しになります。



触ったり傷つけないよう要注意です。



本体上部にプラスネジが付いているので…

本体上部のプラスネジを外しているバッテリー交換前のNW-S14

どちらも外します。



これで本体部分と背面パネルの固定が解除できたので…

背面パネルから本体部分を持ち上げているバッテリー交換前のNW-S14

本体部分を持ち上げて取り出します。



本体部分を裏返すと…

バッテリーの接点部分を覆っている絶縁テープを剥がそうとしているバッテリー交換前のNW-S14

NW-S10シリーズはバッテリーの接点が絶縁テープで覆われているます。



ピンセットなどを使って絶縁テープを剥がします。

バッテリー交換前のNW-S14のバッテリーコネクタの接点

この2箇所がNW-S10シリーズのバッテリーの接点です。



はんだ小手を使って…

はんだ小手を使って劣化したバッテリーを基板から外そうとしているバッテリー交換前のNW-S14

2点とも外します。



はんだ小手や外したバッテリーケーブルの先端が、

基板上のiCチップに触れると不具合が発生する恐れがあります。



iCチップには触れないよう注意が必要です。



バッテリーを取り出す為に…

基板に接続された音量ボタンケーブルを外しているバッテリー交換前のNW-S14

上部に通っているケーブルを引き抜きます。



後はヘラを使って…

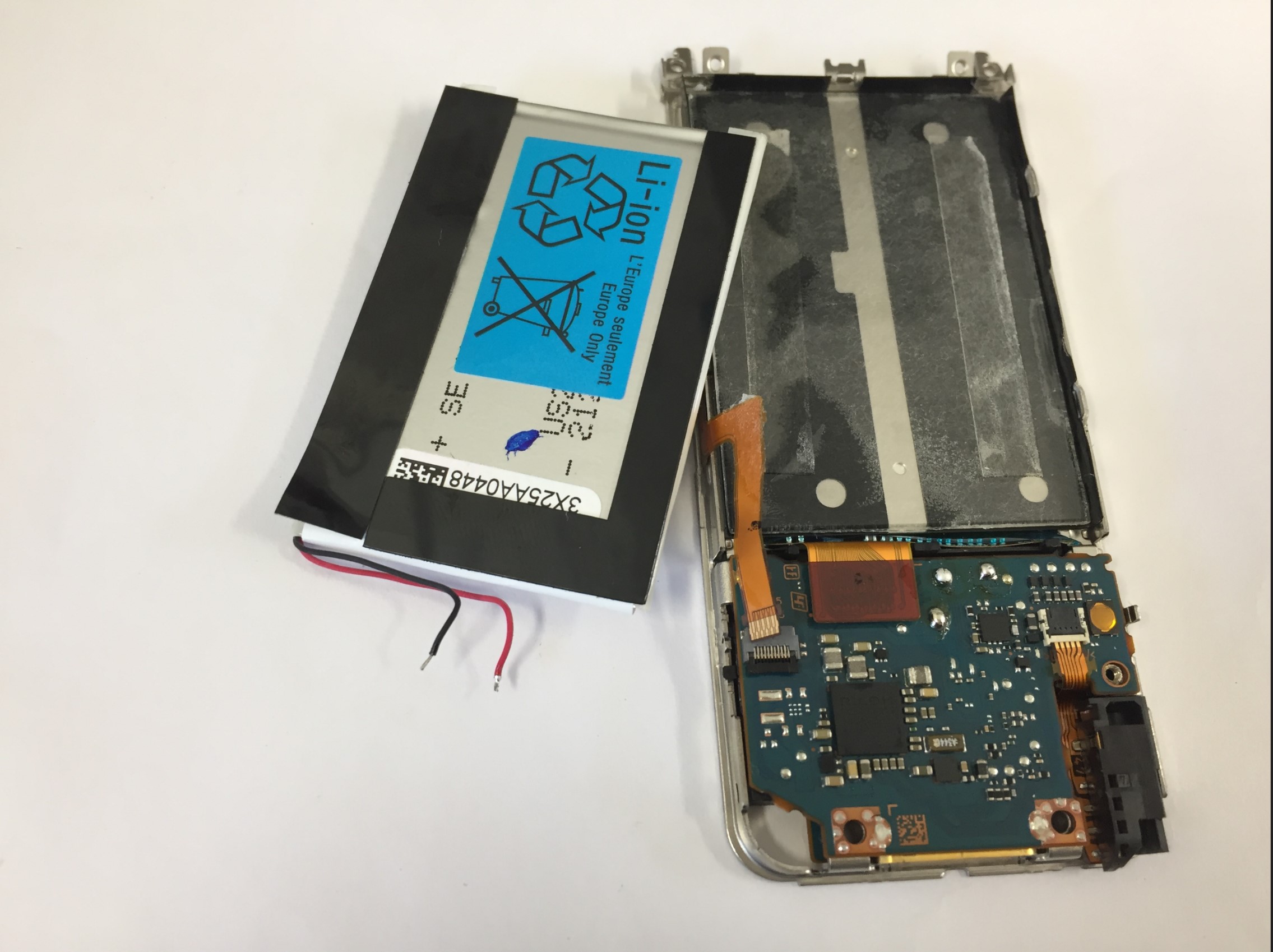

劣化したバッテリーを本体から取り出したNW-S14

劣化したバッテリーを取り出します。



NW-S10シリーズのバッテリーは非常に強力に本体フレームに接着されていて、

素手と取り出すのは非常に困難です。



劣化したバッテリーを取り出せたら新品のバッテリーへと交換します。

新品のバッテリーを基板に接続しようとしているNW-S14

新品のバッテリーの接点を基板に合わせて…

新品のバッテリーを基板に接続したNW-S14

はんだ小手を使ってどちらも接続します。



接続出来たら動作確認を行います。



ボタンを押すと…

新品のバッテリーの起動確認を行っているバッテリー交換後のNW-S14

しっかりと起動して動作にも異常がありません。

新品のバッテリーの充電確認を行っているバッテリー交換後のNW-S14

充電してしっかりと残量が増えることも確認します。



問題なければそのまま本体を組み上げます。

背面パネルに本体部分をセットしているバッテリー交換後のNW-S14

背面パネルに本体部分をセットして…

背面パネルに本体部分をネジ留めしているバッテリー交換後のNW-S14

上部のネジを留めます。

本体部分に外装を被せているバッテリー交換後のNW-S14

前面パネルを被せて浮いていないことを確認したら…

背面パネルをネジ留めしているバッテリー交換後のNW-S14

背面パネルのネジを留めます。

バッテリー交換修理が完了したNW-S14

これでNW-S10シリーズのバッテリー交換修理完了です!



10年近く前に発売された機種でも、

バッテリーを新品に交換することでまだまだ快適にお使い頂けます。



郵送修理ポストリペアなら新品のバッテリーの在庫が豊富にございますので、

ウォークマンの電池持ちが悪いとお困りの際はぜひご相談くださいませ!
