2024年02月05日
iPod nano 第7世代の液晶液晶画面交換修理方法解説！黒い横線無くなってクリアに表示されるようになりました！
画面に無数の横線が入っていました。
この症状は液晶画面の寿命によって起こる症状です。
修理費用について
郵送修理ポストリペアではiPod nano7の液晶交換修理料金を8,580円(税込)で承っております。(2024年2月5日時点)
ただ修理料金はパーツ価格等によって変動します。
最新の修理料金は以下の料金表をご確認くださいませ。
修理費用には消費税・パーツ代・作業代・返却時の送料が含まれています。
修理時の注意点
iPod nano7は構造を熟知していないと以下のケーブルを断線させる恐れがあります。
・タッチパネル
・ボリュームボタン
・Bluetoothアンテナ
iPod nanoシリーズはある程度分解経験がないと修理は難しいです。
修理風景の紹介
それではiPod nano7の液晶画面交換修理について解説いたします！
【使用する工具】
ヒートガン
クラフトナイフ
ピック
プラスネジドライバー
ヘラ
粘着テープ
①背面部分のネジを外す
iPod nano7は背面側から分解します。
クラフトナイフやヘラを使って…
下部の白いカバーを剥がします。
この際にヘラを深く入れ過ぎるとBluetoothアンテナが断線するので要注意です。
粘着を剥がすことで…
白いカバーを取り出すことが出来ます。
カバーを剥がすとネジがあるので…
プラスドライバーを使って外します。
ネジを外したらBluetoothアンテナを持ち上げます。
すると内部に…
プラスネジが2本ついています。
どちらのネジも外します。
②画面パーツを持ち上げる
内部のネジを外すことで画面パーツの固定を解除出来ました。
それでは画面パーツを持ち上げます。
iPod nano7の画面パーツは下部で接着されています。
強引に持ち上げるとガラスが割れる恐れがあるので…
ヒートガンを使って弱めます。
温風を粘着で弱めたら…
クラフトナイフを使って粘着を剥がします。
反対側にも粘着があるので…
同じようにヒートガンで粘着を弱めます。
ある程度温まったら…
粘着を剥がします。
粘着を剥がすことで…
このように画面パーツを持ち上げることが出来ます。
③画面パーツを取り出す
画面パーツは更に側面部分も固定されています。
クラフトナイフを使って…
画面の片側を持ち上げます。
片側が持ち上がったら…
反対側も同じように持ち上げます。

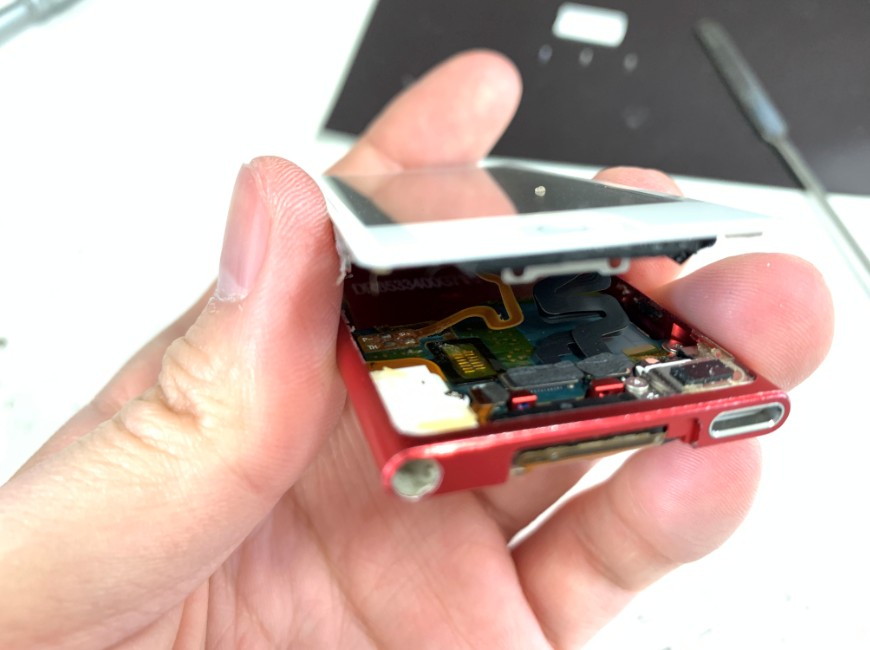

少しずつ慎重に持ち上げると…
液晶画面とタッチパネルのコネクタが基板に接続されているのがみます。
このまま持ち上げるとケーブルが断線するので注意が必要です。
画面を持ち上げて隙間から…
液晶画面とタッチパネルのコネクタを外します。
このようにどちらのコネクタも外したら…
画面パーツを本体フレームから持ち上げます。
ただ持ち上げ過ぎに注意です。
というのも…
画面パーツにはバッテリーが接着されています。
このまま作業を進めるとバッテリーケーブルが断線する恐れがあるので…
へらを挿して粘着を剥がします。
粘着を切ることで…

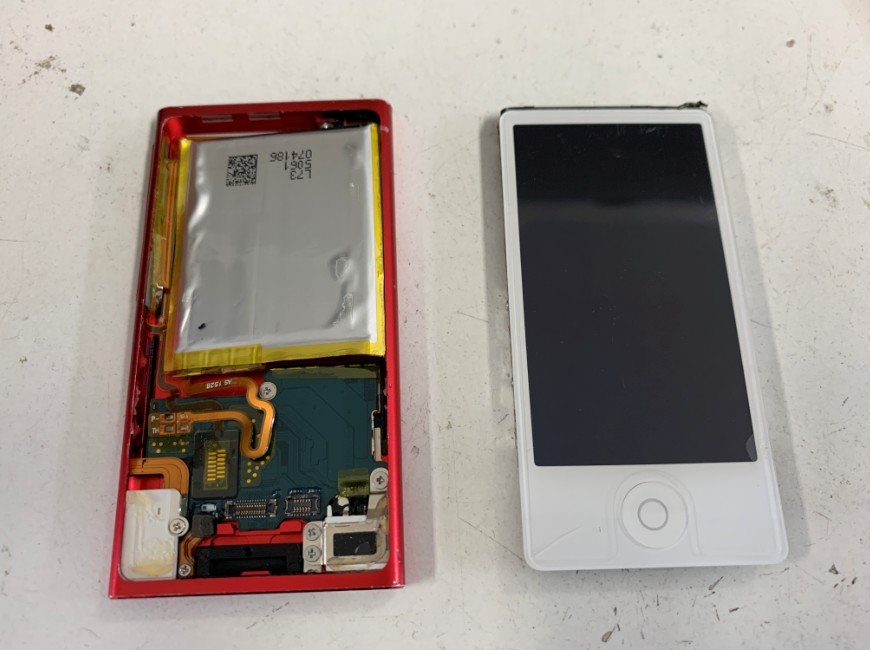

画面パーツを取り出すことが出来ました。
④液晶画面を取り出す
ここで一度液晶画面交換で表示異常が改善するか確認します。
新品の液晶画面を基板に接続すると…
この通り綺麗に表示されるように改善します！
それではこのまま作業を進めます。
液晶画面上にあるカバーを剥がします。
すると液晶画面のケーブルにアクセスできるので…
同じように粘着を剥がします。
これでケーブルを銀板から剥がすことが出来ました。
iPod nano7の液晶画面は銀板に固定されています。
そして銀板は…
側面のネジで固定されています。
ネジを全て外したら…
反対側のネジも同じように外します。
ネジを全て外したら…

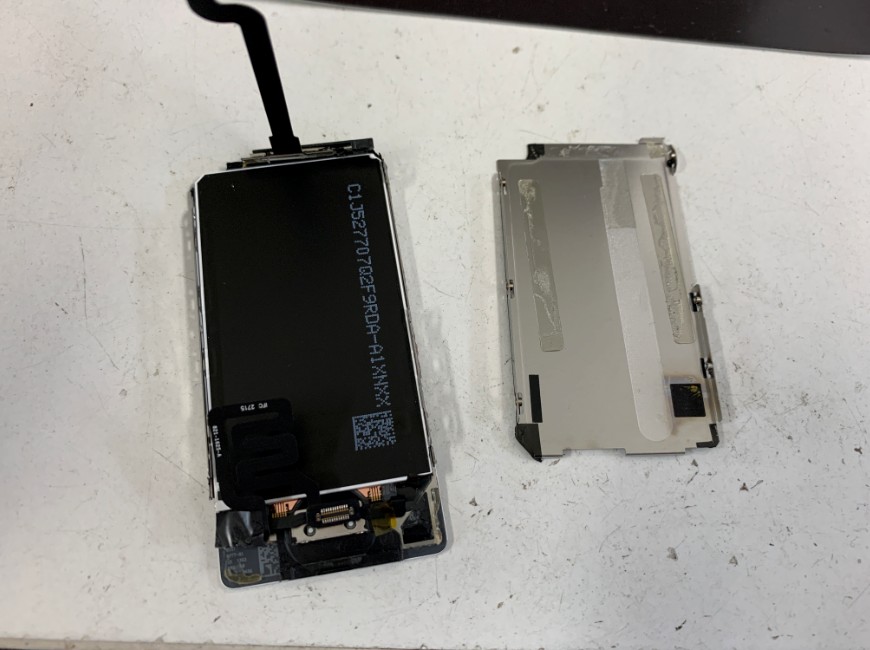

銀板を取り出すことが出来ます。
銀板を取り出したら…

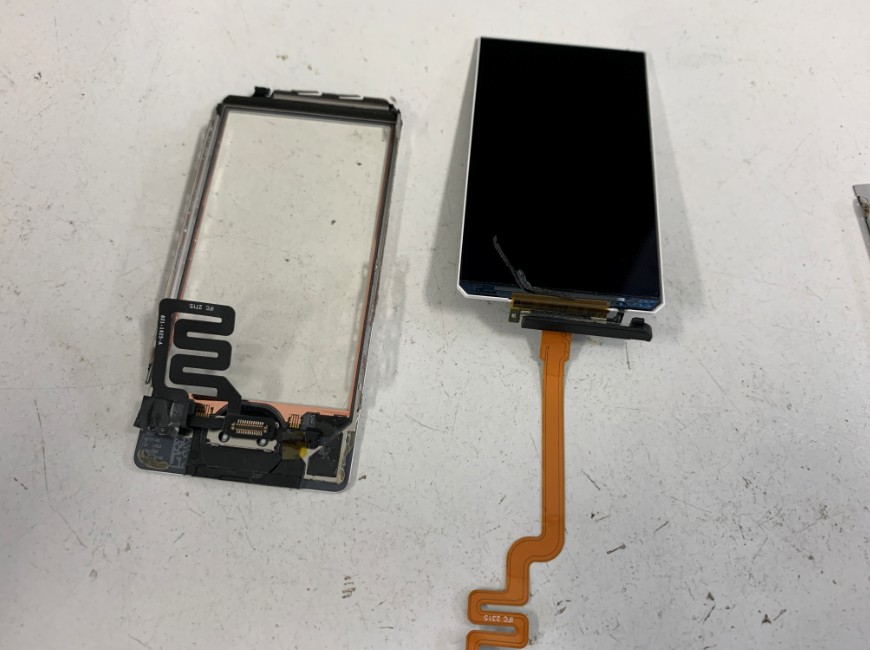

故障した液晶画面を取り出すことが出来ます。
⑤本体を組み上げる
取り出した銀板に…
新品の液晶画面をセットします。
正しい位置にセット出来たら…
銀板の側面のネジを留めます。
画面パーツを組み上げられたら…
液晶画面とタッチパネルのコネクタの位置を合わせます。
正しい位置でしいかりと押し込んで…
基板に接続します。
どちらのコネクタも接続出来たら…
画面パーツ側にバッテリーを接着します。
次に画面パーツを…
本体フレームにセットします。
Bluetoothアンテナ内部のプラスネジ2本を留めて…
上部のネジも留めます。
最後に白いカバーを粘着テープで固定したら…
iPod nano7の液晶画面交換修理完了です！
横線が無くなり、クリアに表示されるよう改善しました！
郵送修理ポストリペアではiPod nano7のほぼ全てのパーツを交換することが出来ます。
液晶画面以外にも、ガラス割れやバッテリー劣化などお困りならぜひ当店へお任せくださいませ！
