iPod nano 第3世代のバッテリー交換で充電持ちが改善!電源が入らないなどもポストリペアへご相談ください!

iPod nano 第3世代のバッテリー交換修理

iPod nano3のバッテリー交換修理ご依頼を頂きました。



iPodバッテリー交換料金表



2007年9月に発売された機種ですが、今でもお問い合わせ頂くことがございます。



外観は…

iPod nano 第3世代の正面の写真

iPod Classicのようで、ホイールにて操作を行います。

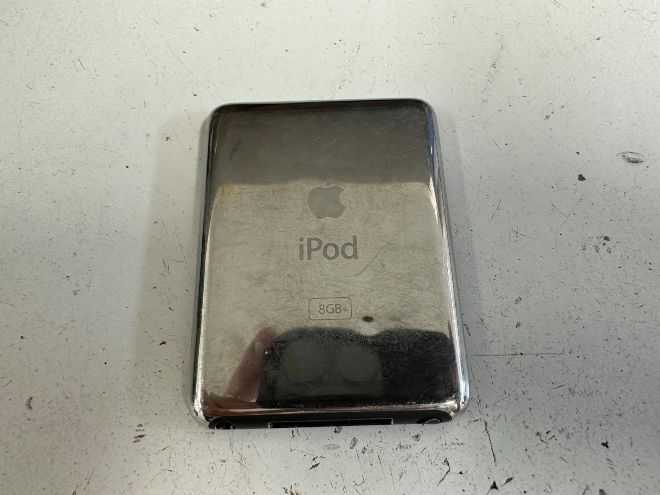

iPod nano 第3世代の背面の写真

iPod Classicより小さく薄いので、今でも根強い人気があるようです。



iPod nano 第3世代はもうごく一部の修理店でしか修理を受けておりません。



郵送修理ポストリペアなら数多くの修理実績がございますのでぜひお任せください!



それでは今回はiPod nano 第3世代のバッテリー交換修理風景をご紹介いたします。



手順



①背面パネルを剥がす

②基板を取り出す

③劣化したバッテリーを取り出す

④残ったはんだを除去する

⑤新品のバッテリーを接続する

⑥動作確認を行う

⑦本体を組み上げる








iPod nano 第3世代バッテリー交換


【使用する工具】

クラフトナイフ

プラスネジドライバー

はんだ小手

はんだ吸収線

ピンセット

ヘラ





①背面パネルを剥がす


まずは背面パネルを剥がします。



本体部分と背面パネルとの間に…

背面パネルと本体部分の間にクラフトナイフを挿したiPod nano 第3世代

クラフトナイフを挿します。



iPod nano 第3世代の背面パネルは本体部分にツメで固定されています。

背面パネルのツメを外して浮かせているiPod nano 第3世代

背面パネルを丁寧に持ち上げてツメを外すことで…

iPod nano 第3世代の本体部分から背面パネルを取り出した

この通り、背面パネルを取り出すことが出来ました。





②基板を取り出す


次に本体から基板を取り出す作業です。



基板はプラスネジで本体フレームに固定されています。

iPod nano 第3世代の基板を固定したネジ

合計6か所固定されているので…

基板を固定しているネジを外しているiPod nano 第3世代

全てのネジを外します。



ネジを外したら…

ネジを外して基板を持ち上げているiPod nano 第3世代

基板を持ち上げます。



イヤホンジャック部分を無理やり持ち上げると断線するので注意が必要です。



基板を持ち上げると…

iPod nano 第3世代の基板に接続されている液晶画面のケーブルを外そうとしている

裏側に液晶画面パーツケーブルが接続されています。



ヘラを使ってケーブルを固定しているツメを起こします。



固定を解除できたらケーブルを基板から引き抜きます。

iPod nano 第3世代の液晶画面ケーブルを外して基板から外した

するとこの通り基板を取り出すことが出来ます。





③劣化したバッテリーを取り出す


ここからははんだ作業です。



バッテリーの接点を確認してみると…

iPod nano 第3世代のバッテリーの接点

3点基板にはんだ付けされています。



はんだ小手を使って…

バッテリーの接点をはんだ作業にて外しているiPod nano 第3世代

3点全ての接点を外します。

劣化したバッテリーを本体から取り出したiPod nano 第3世代

これで劣化したバッテリーを取り出すことが出来ました。





④残ったはんだを除去する


バッテリーが接続されていた箇所にははんだが残っています。



このままでは新品のバッテリーを接続出来ません。



なので…

バッテリーの接点に残ったはんだを除去しているiPod nano 第3世代

はんだ吸収線を使ってはんだを除去します。



除去した後は…

iPod nano 第3世代のはんだを吸収した後のバッテリーの接点

この通り綺麗に穴が見えている状態になります。





⑤新品のバッテリーを接続する


基板に接点に…

新品のバッテリーコネクタを基板にセットしたiPod nano 第3世代

新品のバッテリーケーブルを通します。



黒、赤、白と順番を間違えないよう注意が必要です。



セット出来たら…

新品のバッテリーパーツをはんだ小手で基板に接続しているiPod nano 第3世代

はんだ小手を使って固定します。



はんだ作業後の状態がこちらです。

新品のバッテリーコネクタを基板にはんだ付けした後のiPod nano 第3世代

3点ともしっかりと基板に接続出来ています。





⑥動作確認を行う


それでは組み上げて動作確認を行います。

基板に液晶画面パーツコネクタを接続したiPod nano 第3世代

基板裏に液晶画面パーツケーブルを接続して…

新品のバッテリーにて起動確認を行っているiPod nano 第3世代

まずは起動確認を行います。



ホールドをオフにすることでこの通り起動しました。



ホーム画面まで進んだので充電器を挿すと…

新品のバッテリーにて充電確認を行っているiPod nano 第3世代

充電反応が出てしっかりと充電されていました。





⑦本体を組み上げる


充電確認まで行って問題なければ本体を組み上げます。

基板を本体フレームにセットしているiPod nano 第3世代

基板を本体フレームにしっかりとセット出来たら…

基板をネジ留めしているiPod nano 第3世代

ネジ留めして固定します。



本体内部の作業が完了したら…

本体部分を背面パネルにセットしているiPod nano 第3世代

背面パネルにセットします。



ツメを本体に引っ掛けて固定することで…

背面パネルと本体部分に隙間が無いか確認しているiPod nano 第3世代

この通り、ほぼ隙間なく組み上げることが出来ます。



隙間が無いことを確認したら…

バッテリー交換修理が完了したiPod nano 第3世代

iPod nano 第3世代のバッテリー交換修理完了です!



これで発売から15年以上経過した機種でも快適にお使い頂けるようになります。



郵送修理ポストリペアではもう他店が受けていないような機種でも幅広く対応しております。



お持ちのiPod nano 第3世代のバッテリー交換が出来るお店をお探しなら、ぜひ当店へご相談くださいませ!
