2026年01月12日

アイリスオーヤマTE10D1M64の充電口交換修理で電源が入らない症状が改善！郵送修理ポストリペアならデータそのまま返却！

IRIS OHYAMAのLUCAタブレットの充電口修理ご依頼を頂きました。

郵送修理ポストリペアなら

IRIS OHYAMA製タブレットの修理も

データを消さずにお返しすることが出来ます！

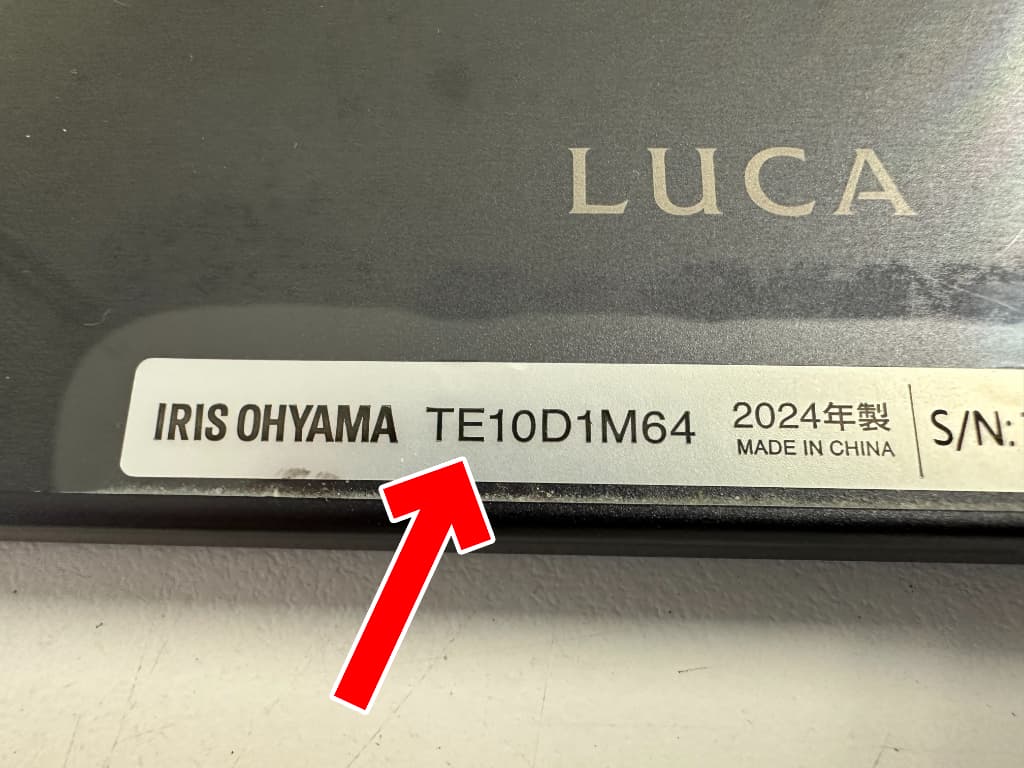

今回お送り頂いたLUCA Tabletは…

TE10D1M64という型番でした。

充電器を挿しも一切反応がありません…。

充電が出来なくなってしまい

充電残量を使い切ってしまったようです。

アイリスオーヤマタブレットTE10D1M64の

充電器挿し込み口は

基板に直接はんだ付けされています。

なので基板の取り出しや

はんだ作業が必要で

決して簡単な作業内容ではございません。

では早速充電口差し込み口修理を開始します！

背面パネルのツメを外している充電器差し込み口交換修理中のIRIS OHYAMA TE10D1M64

まずは背面パネルを取り出す作業です。

IRIS OHYAMA TE10D1M64は

本体フレームに背面パネルが

ツメで固定されている構造です。

本体一周分のツメを全て外すことで…

本体フレームから背面パネルを取り出した充電器挿し込み口交換修理中のLUCA Tablet TE10D1M64

この通りバックパネルを取り出せました。

LUCAタブレットTE10D1M64は

本体内部所々にケーブルが通っています。

背面パネルのツメを外す際、

特に電源ボタン周辺の作業には

注意が必要です。

基板上に絶縁テープが貼られているUSB充電端子交換修理中のアイリスオーヤマタブレット TE10D1M64

LUCATablet TE10D1M64の基板は

複数の絶縁シールが貼られています。

この絶縁シールによって

基板上のケーブルが隠されています。

基板上の絶縁シールを剥がしたタイプC USB端子交換修理中のAndroidタブレット TE10D1M64

背面パネルを外して分解が出来たら

まずは基板上の絶縁シールを剥がします。

このように絶縁シールを剥がすことで

基板上のコネクタ類にアクセスできます。

アイリスオーヤTablet TE10D1M64は

所々に薄いフレキシブルケーブルが

採用されています。

絶縁シールを剥がす際に

フレキシブルケーブルが

断線する恐れがあります。

シールを剥がす作業でさえ

慎重に行う必要があります。

絶縁シールを剥がすことで

この通り基板に接続されてケーブルを

引き抜くことが出来ました。

TE10D1M64の基板は

右端にネジが留まっています。

全て一般的なプラスネジです。

全てのネジを外すことで…

本体フレームから基板を取り出したドックコネクター交換修理中のアイリスオーヤマ TE10D1M64

この通り基板を取り出せました。

AndroidタブレットTE10D1M64は

基盤上部にケーブルが集中しています。

基盤を取り出す際に

ケーブルが引っかかっていると

断線する恐れがあるので要注意です。

TE10D1M64のタイプC USB充電端子は

基板の裏側にはんだ付けされていました。

ただはんだ付けされているだけでなく、

接点部分がプラスチックで覆わています。

クラフトナイフなどで割る必要があるのですが

この際に基板側の接点を傷つけないよう

注意が必要です。

故障したType-C USB端子を取り出したIRIS OHYAMAタブレット TE10D1M64

まずはType-C USB充電端子を支えている

左右2か所のはんだを除去します。

後はヒートガンを使ってこのように取り出します。

ただ今回お送り頂いたTE10D1M64は

充電ポートがほぼ取れておりました。

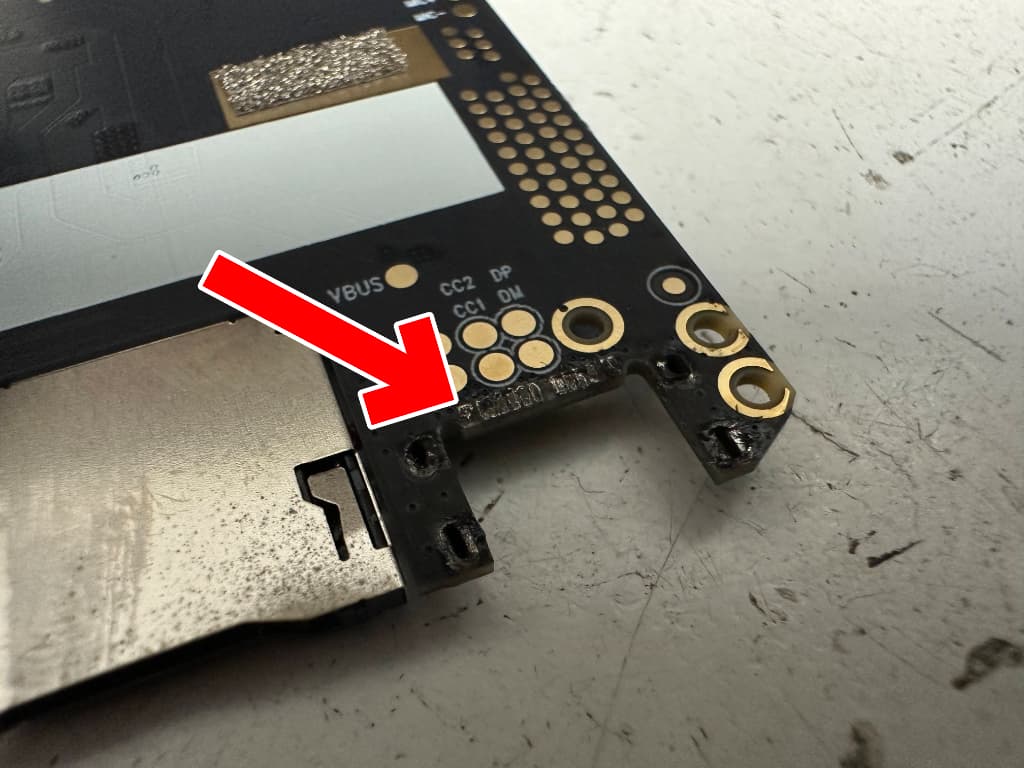

ドックコネクタを取り出せたら

次ははんだの接点を整える作業です。

TE10D1M64のUSB端子は

中央部分に合計12か所の接点があります。

それらを全て綺麗に整えて

新品のUSB充電端子をはんだ付けします。

新品のUSB充電端子をはんだ付けしているアンドロイドタブレット TE10D1M64

IRIS OHYAMAタブレットTE10D1M64の

充電部分のはんだの接点は

隣同士1mmも隙間がありません。

それらが隣同士はんだでくっつかないよう

注意しながら作業を進めます。

隣同士のはんだがくっついてしまうと

充電が出来ません。

はんだ作業が完了したら

ある程度本体を組み上げて

充電ケーブルを挿し込みます。

修理前は一切反応が無かったのですが、

充電ポート修理後はこの通り

Androidのロゴが出てきました！

その後バッテリーアイコンが表示されて

充電が溜まっていくことを確認しました。

今回お送り頂いたTE10D1M64も

しっかりと内部データは残っていました。

これでアイリスオーヤマのLUCAタブレットTE10D1M64の

充電部分交換修理完了です！

Type-C to Type-Cの専用充電ケーブルを使用することで

急速充電されることも確認しました。

今回ご紹介させて頂いた通り、

郵送修理ポストリペアなら

IRIS OHYAMA製アンドロイドタブレットでも

難なく修理出来ます。

・充電器の接触が悪い

・USB充電端子が欠けている

・充電切れで起動出来ない

など、TE10D1M64の故障でお困りの際は

数多くの修理実績のある

郵送修理ポストリペアへご相談くださいませ！

お問い合わせ

メーカー名：IRIS OHYAMA

機種名：LUCAタブレット

型番：TE10D1M64

症状：充電が出来ない、起動しない

交換パーツ：ドックコネクター

修理費用：その他タブレットUSB充電端子修理料金表

修理時間：40分

保証期間：3カ月間
