Nintendo Switch(有機ELモデル)のイヤホンジャック修理ご依頼を頂きました。
今回お送り頂いたSwitch(有機EL)は…
WORKS
修理実績
これまでに行った修理についてご紹介します。
2026年02月10日
Switch(有機ELモデル)のイヤホンジャック交換を6000円以下で対応中！イヤホンの先が詰まった状態も元通り！
イヤホンの先端が折れて
本体側に詰まっている状態です。
本体側はイヤホンが
挿さっている認識になっており
本体から音が出ません。
郵送修理ポストリペアなら
Switch(有機ELモデル)の
ヘッドホンジャック交換にも
難なく対応出来ます！
それでは実際に
作業を開始します。

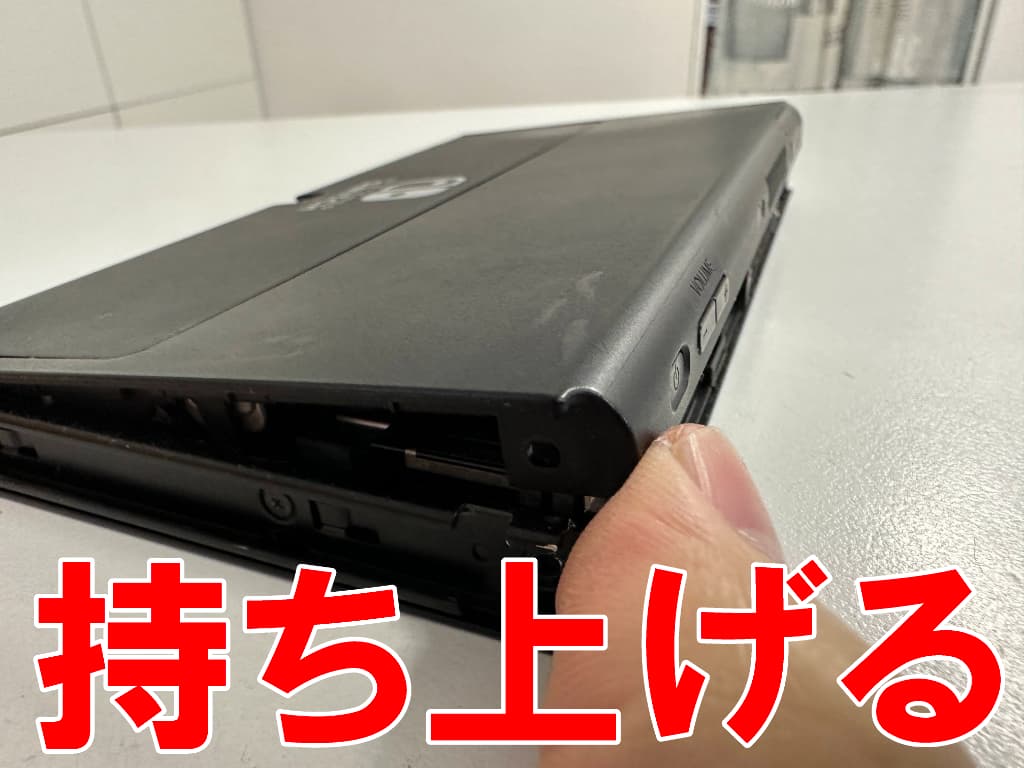

まずは外装のネジを外して
背面パネルを持ち上げます。
Nintendo Switch（有機EL）は
ネジの他に
側面にツメがあります。
それらを全て外すことで…

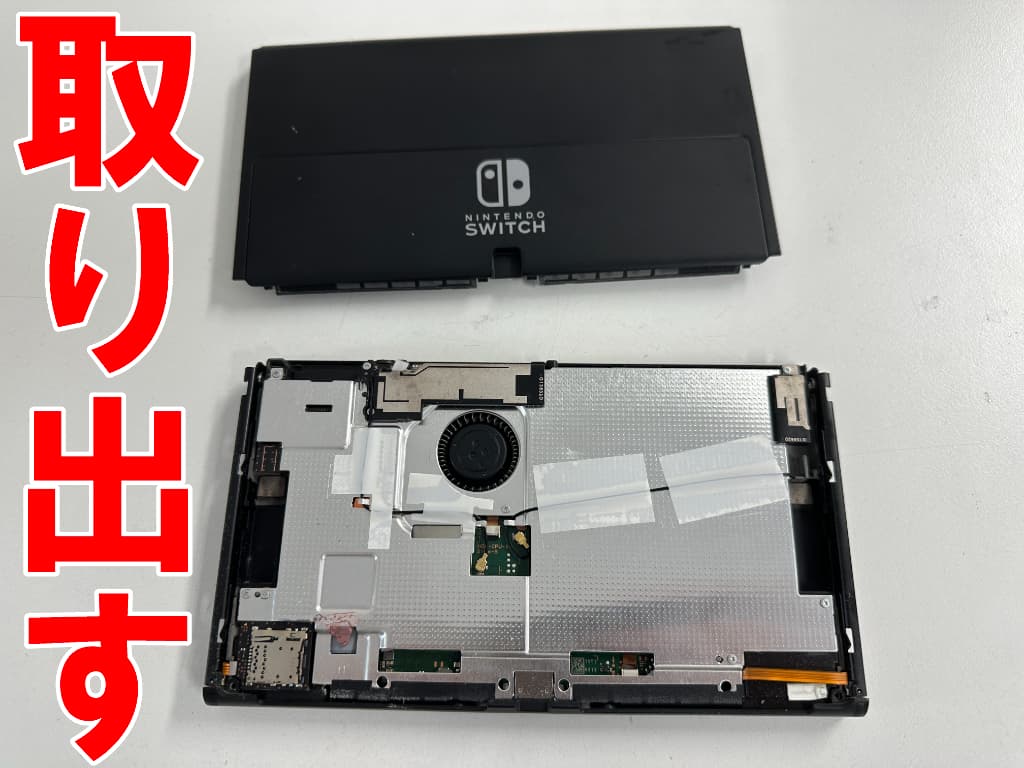

本体フレームから
バックパネルを
取り出せました。
Switch(有機ELモデル)の
背面パネルを取り出すと
内部は銀板で覆われています。
Switch(有機EL)の
内部の銀板には

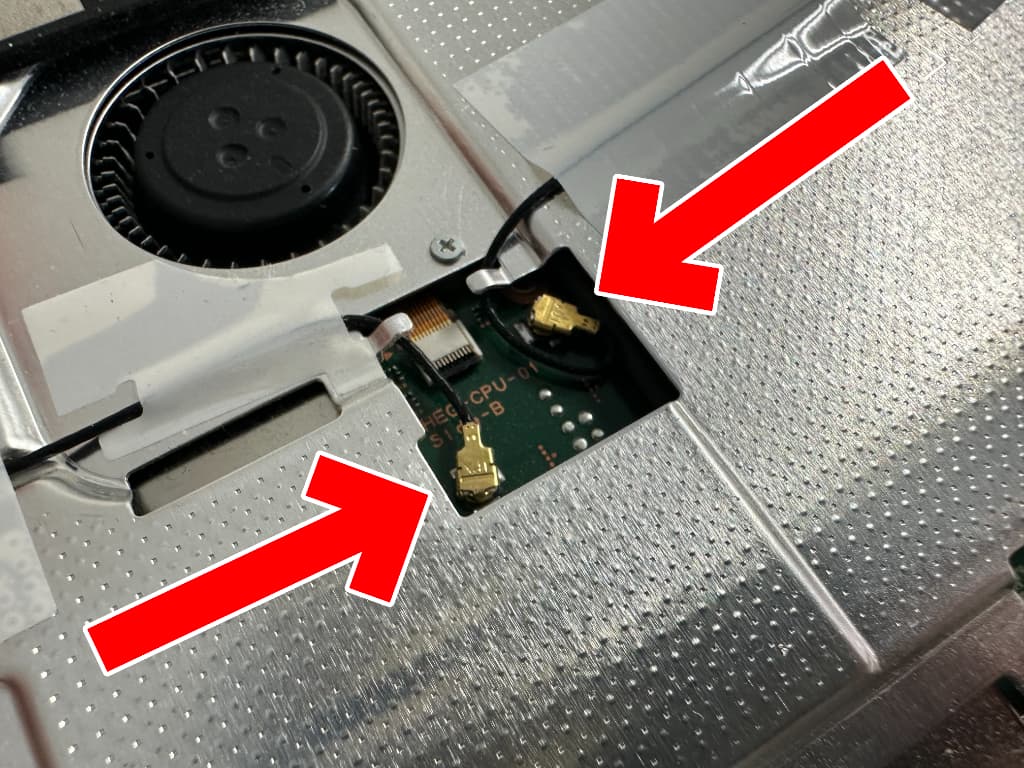

Wi-Fiアンテナが
付いています。
本体中央部分で
基板に接続されています。
このまま銀板を持ち上げると
Wi-Fiアンテナが
断線するので要注意です。

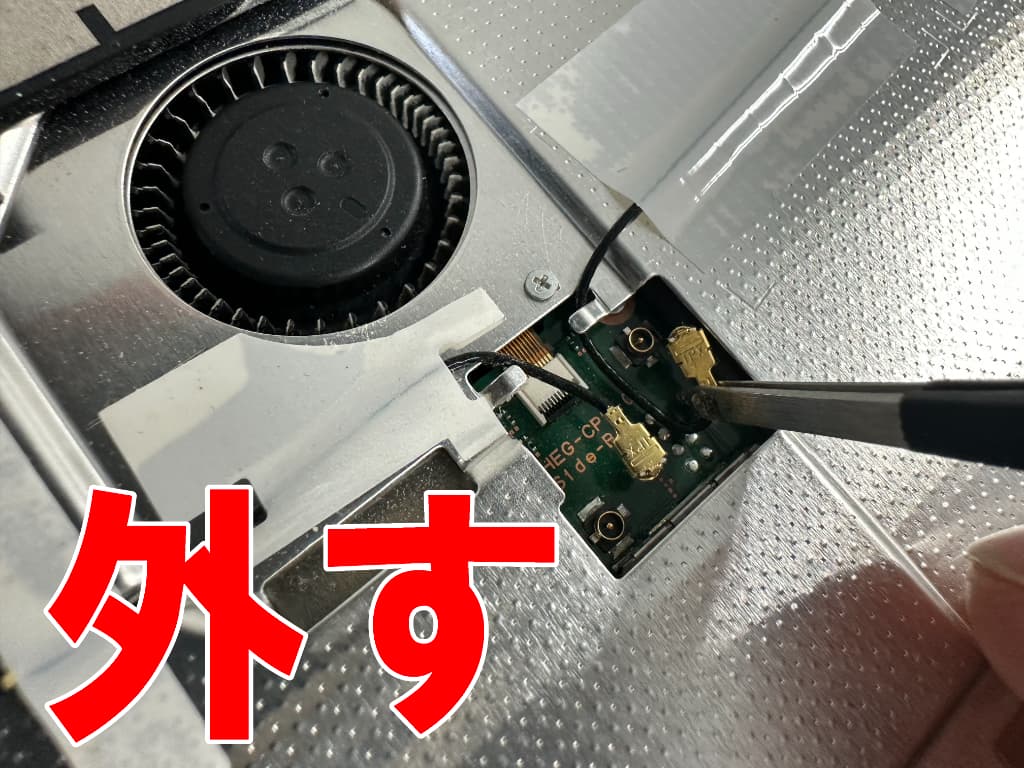

ピンセットを使って
Wi-Fiアンテナを外します。
後は銀板を固定した
プラスネジを外す作業です。
NintendoSwitch(有機ELモデル)の
銀板を取り出すには
合計9か所のネジを外します。
全てのネジを外すことで…
銀板は
本体内部を覆った
大きな銀板を取り出せました。
Switch(有機ELモデル)の
Wi-Fiアンテナは
銀板に接着されています。
右上の方に
ケーブルが引っかかる構造なので
強引に銀板を持ち上げないよう
注意が必要です。

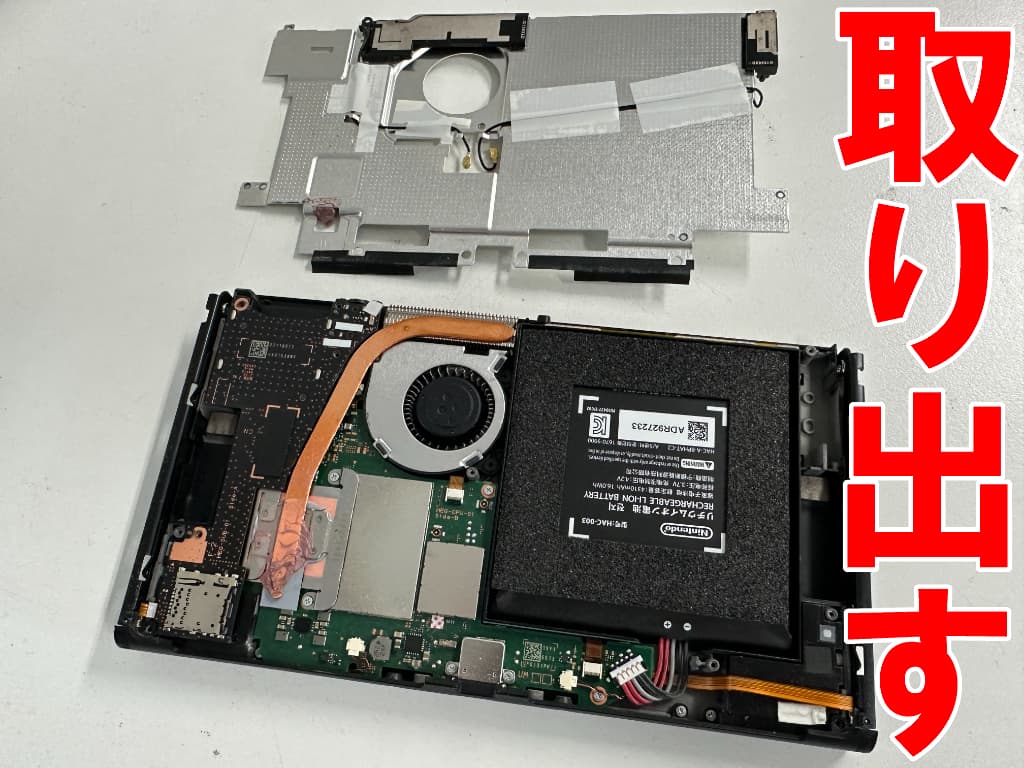

銀板を取り出すことで
内部のコネクタ類に
アクセス可能になりました。

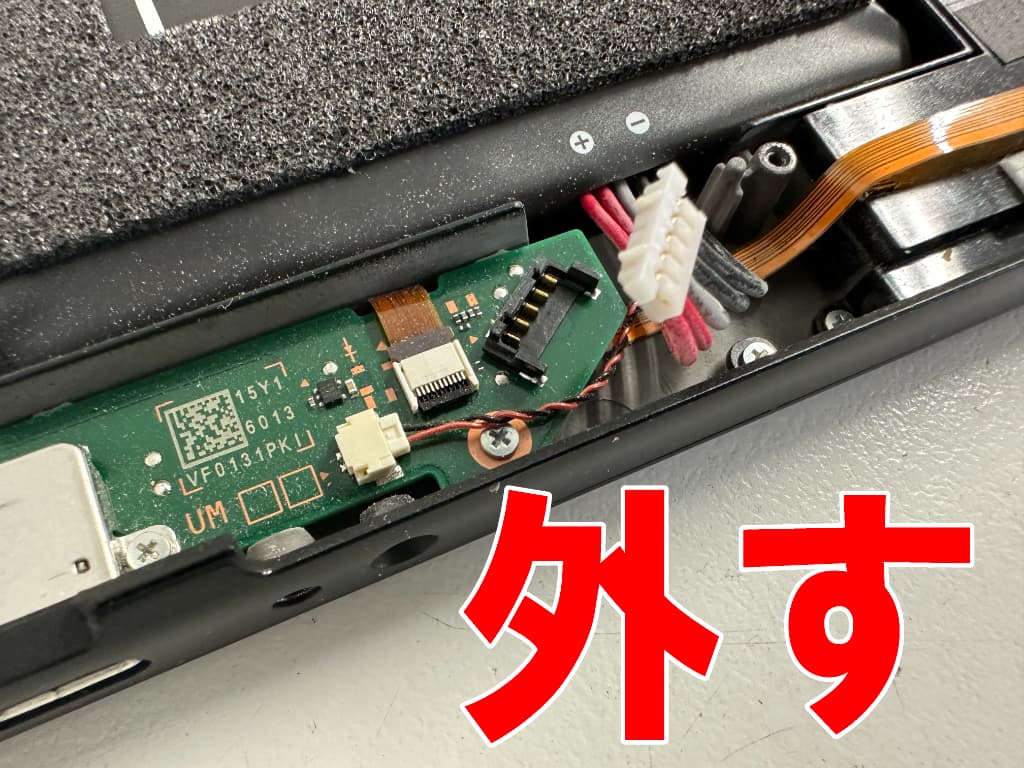

まず外すのは
バッテリーコネクタです。

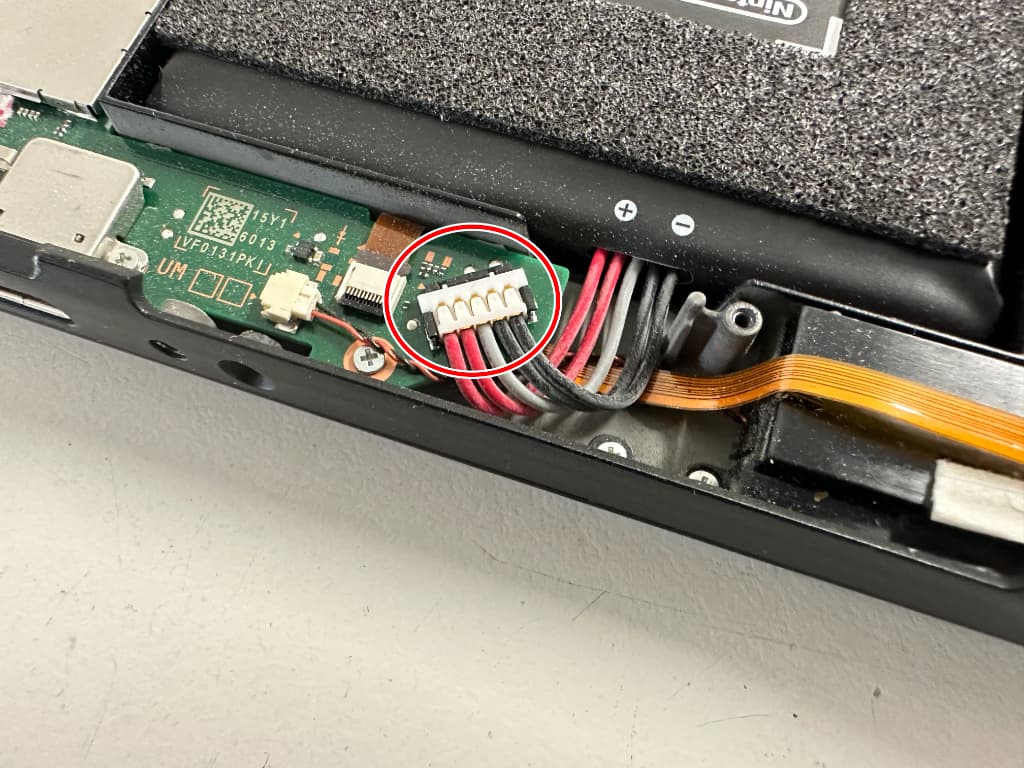

Switch有機ELの
バッテリーコネクタは
基板右下にあります。
通電しない
セラミック製のヘラを使い
バッテリーコネクタを
持ち上げた外します。
Switch(有機ELモデル)の
バッテリーコネクタは
プラスチック製です。
外す際に
破損させないよう要注意です。
次に
本体左側に接続されている
サブ基板を取り出します。
Switch(有機ELモデル)は
このサブ基板に
イヤホンジャックが
はんだ付けされています。

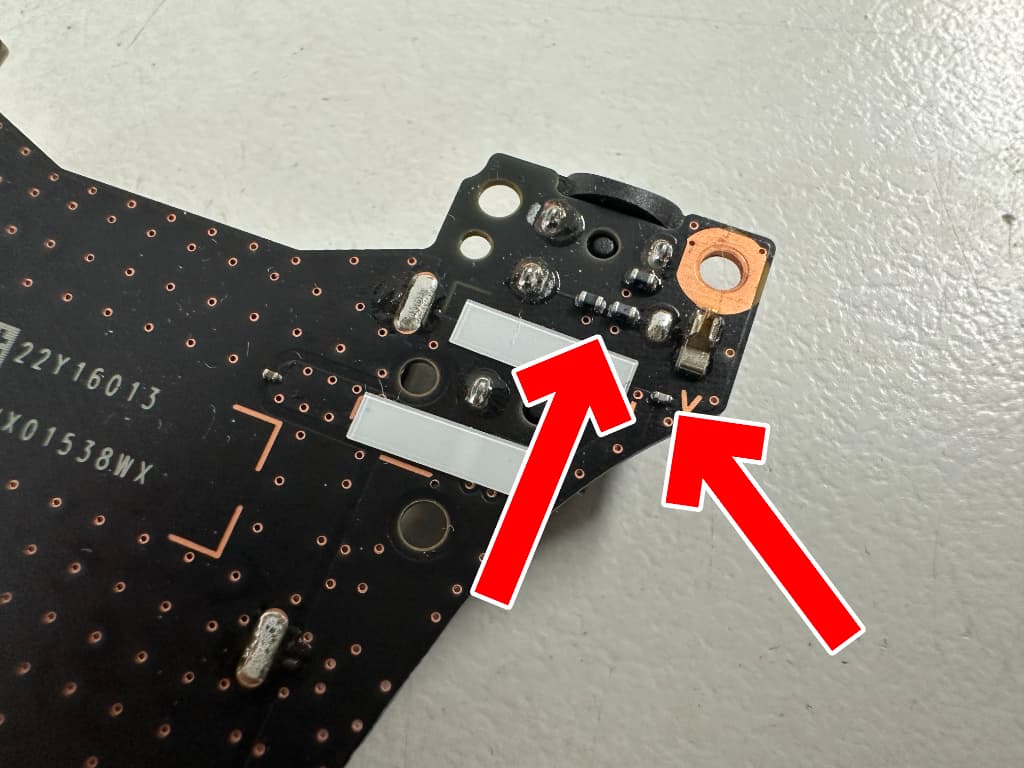

ただSwitch有機ELモデルの
イヤホンジャック周辺には
ICチップが点在しています。
イヤホンジャック交換には
はんだ小手が必須です。
はんだ小手の先端が
ICチップに触れないよう
注意が必要です。
気をつけながら
慎重にはんだ作業を行います。

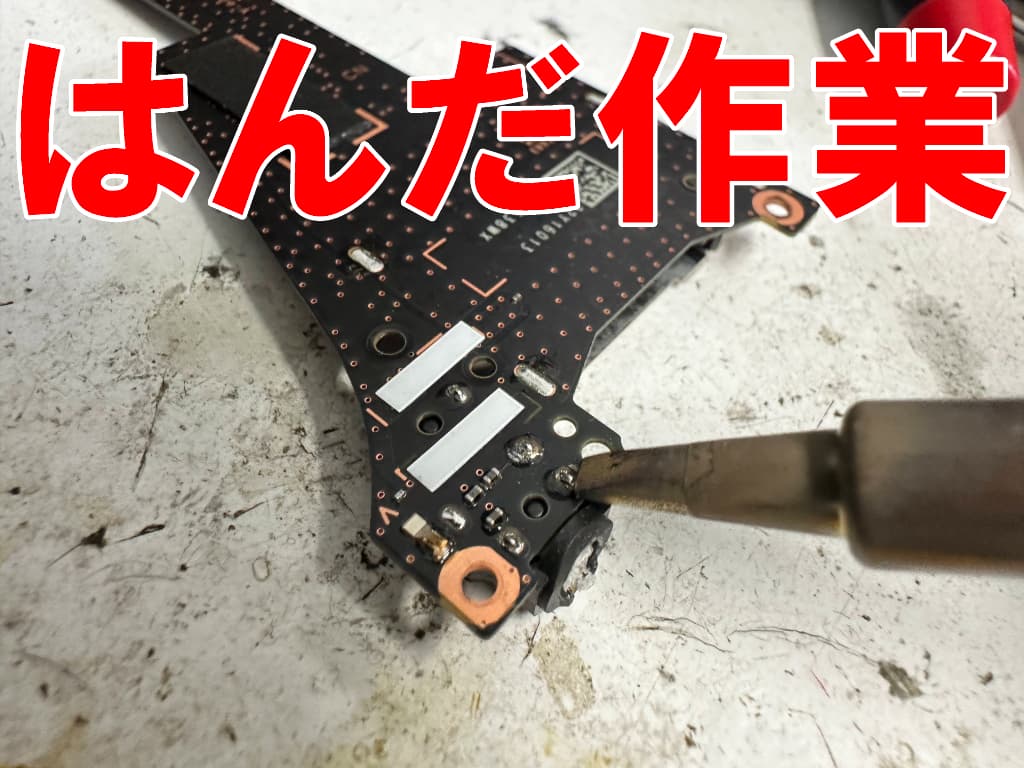

低温度はんだを
はんだの接点に溶かし込み
イヤホンジャックを
徐々に浮かせます。
今回お送り頂いた
Switch(有機ELモデル)は
イヤホンの先端が
詰まっているだけなのですが
構造的に除去は困難です。
強引に引き抜こうとすると
イヤホンジャックが破損するので
郵送修理ポストリペアでは
安心して今後もお使い頂く為に
新品パーツへと交換しております。

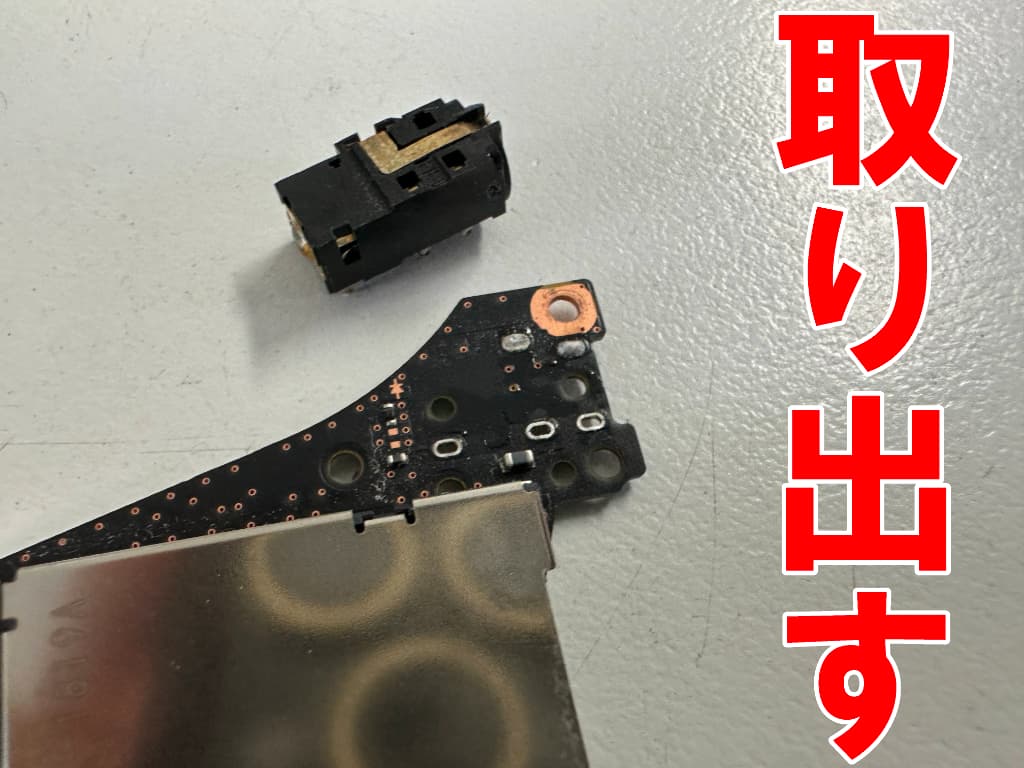

このようにはんだ作業を行い…
異物が詰まった
イヤホンジャックを
取り出しました。
NintendoSwitch(有機ELモデル)は
イヤホンジャックが接続される
接点部分の
裏にも表にも
ICチップが付いています。
それらに触れないように…
慎重に作業を進めます。
Switch(有機ELモデル)は
イヤホンジャックを
取り出した後
接点部分にはんだが残ります。
それらを全て
はんだ吸収線を使って
綺麗に除去します。
除去が出来たら
新品のイヤホンジャックを
サブ基板に接続します。

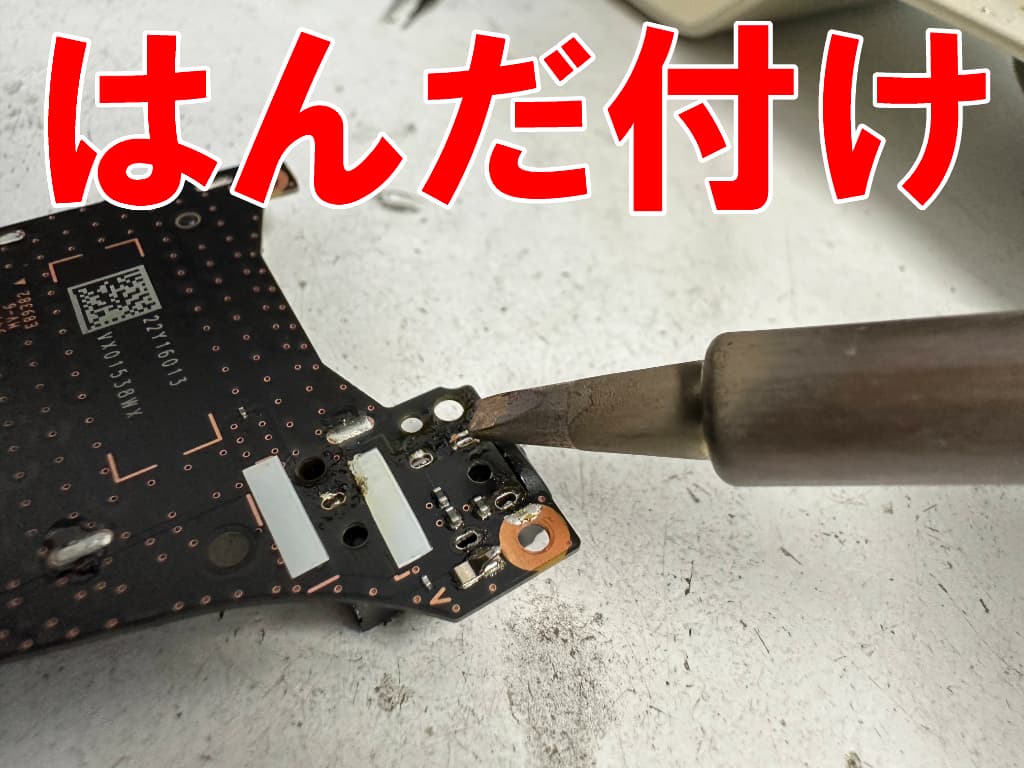

はんだ付けする際も
ICチップに触れいないよう
注意が必要です。
NintendoSwitch有機ELモデルの
イヤホンジャックには
はんだの接点が
5箇所あります。
それらを全て
はんだ接続したら
元通り本体を組み上げます。
本体を組み上げたら
イヤホンジャックの
動作確認を行います。
しっかりとイヤホンが挿さり
音も聞こえます。

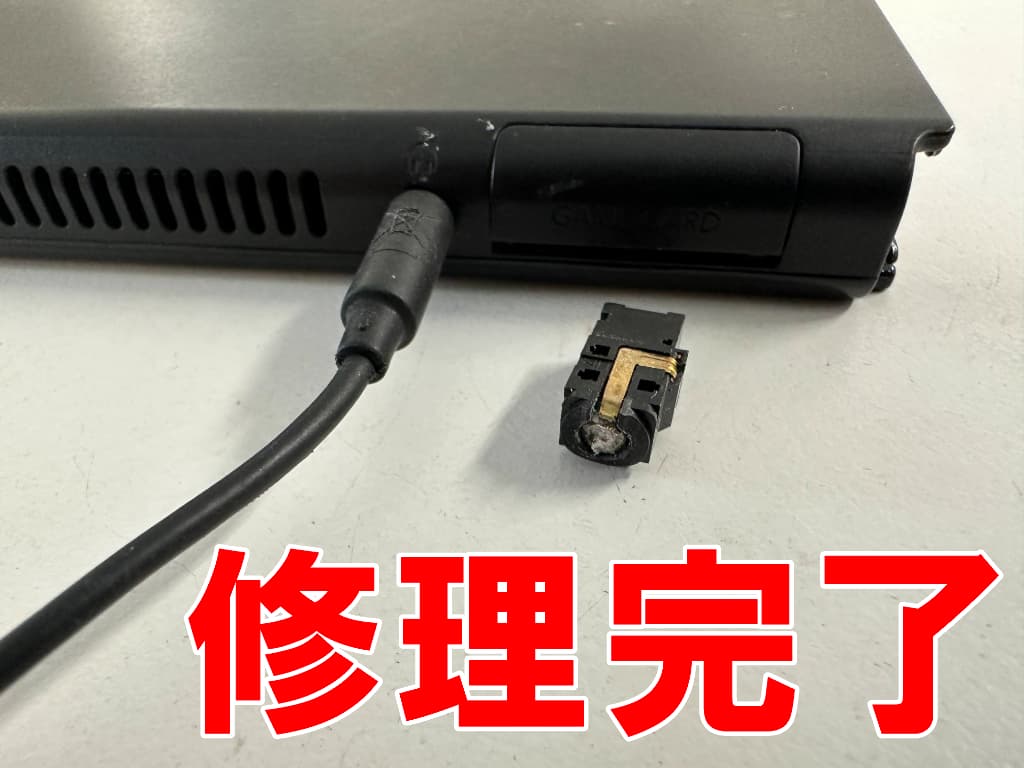

これでSwitch(有機ELモデル)の
ヘッドホンジャック修理完了です！
今回ご紹介させて頂いた通り
郵送修理ポストリペアなら
Nintendo Switch（有機EL）も
難なく修理出来ます。
・イヤホンの片側からしか音が出ない
・ヘッドホンやイヤホンが認識されない
・ヘッドホン使用時にマイクが音を拾わない
など、Switch(有機ELモデル)の
イヤホンジャック故障でお困りなら
ぜひ郵送修理ポストリペアへ
ご相談くださいませ！
メーカー名：任天堂
機種名：Nintendo Switch(有機ELモデル)
型番：HEG-001
症状：イヤホンの先端が折れて詰まった
交換パーツ：ヘッドホンジャック
修理時間：40分
保証期間：3カ月間
