Newニンテンドー3DSLLの下側画面交換ご依頼を頂きました。
New3DSLLは
2014年10月11日に
発売されました。
発売から10年以上
経過しましたが
また人気が
再燃しているようです。
今になって
様々な修理ご依頼を
頂くようになりました。
今回お送り頂いた
New 3DS LLは…
WORKS
修理実績
これまでに行った修理についてご紹介します。
2026年05月14日
New3DSLLの下液晶画面修理を7800円以下で対応中！液漏れで黒く表示される症状が改善！

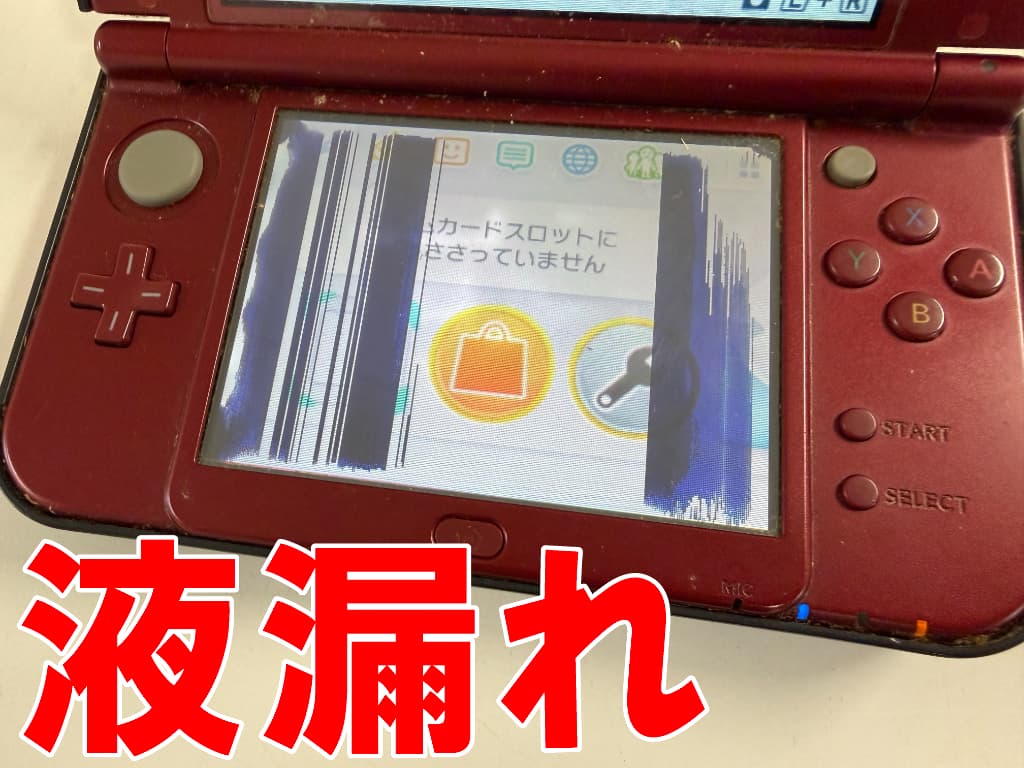

下側液晶画面が
液漏れしていました。
画面の所々が
黒く変色しています。
タッチ操作は出来ますが
徐々に黒い部分が
広がっているそうです。
それでは早速
New 3DS LLの
下部液晶画面の
交換作業を
開始します！

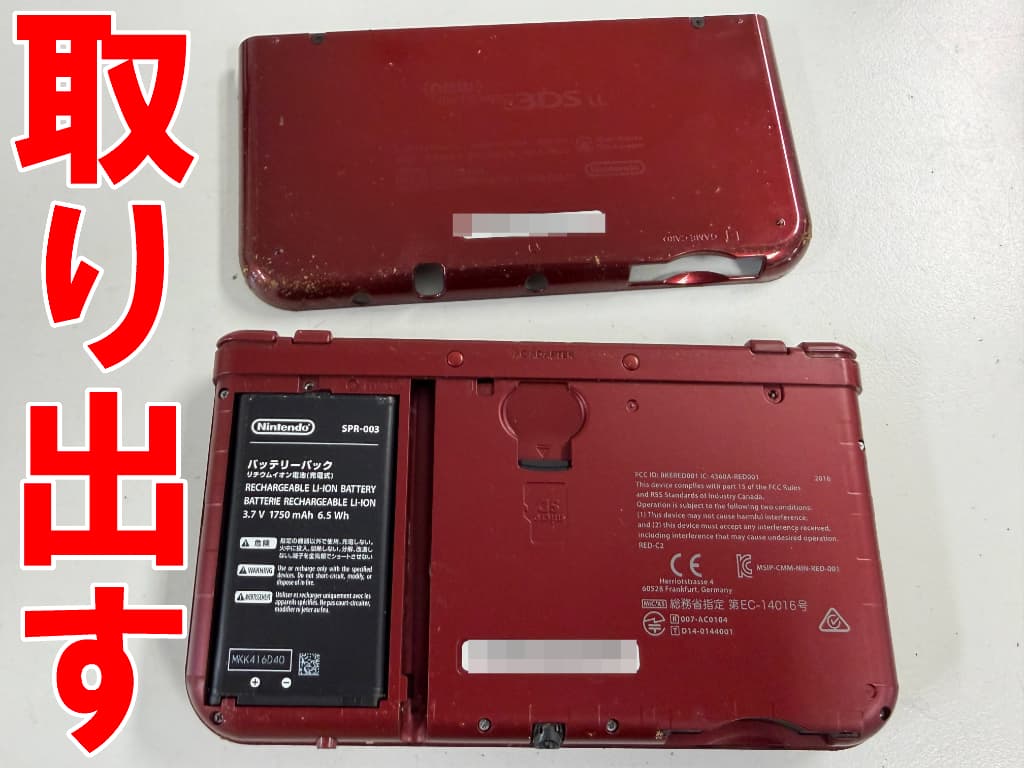

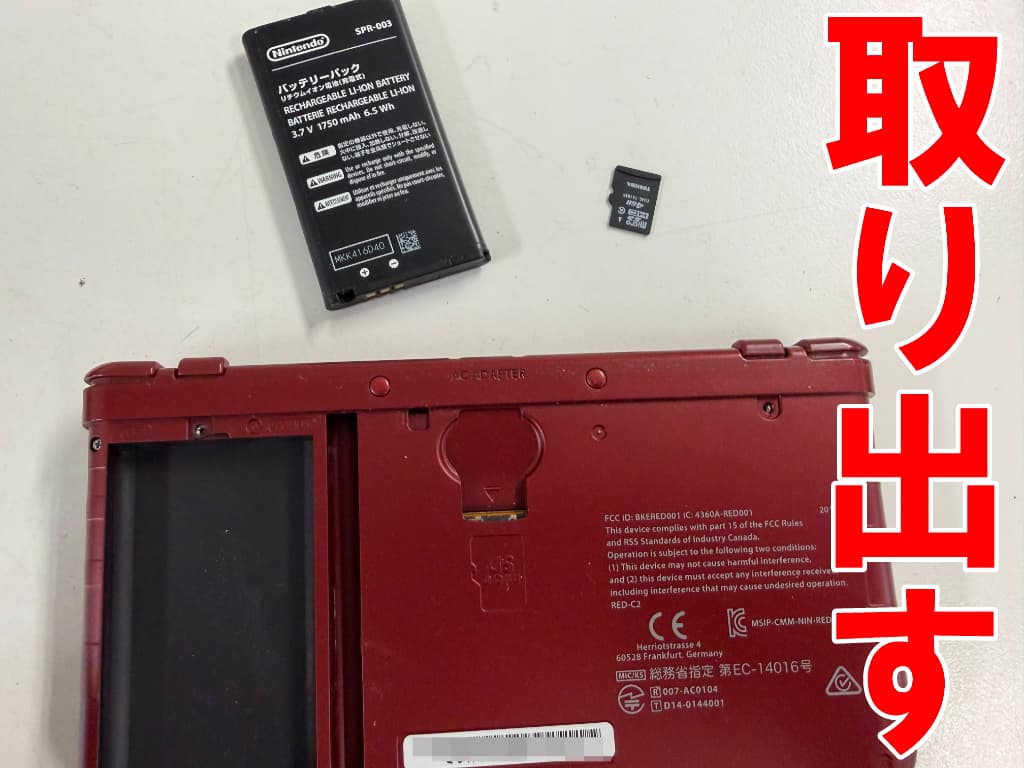

まずは背面パネルの
ネジを外して
カバーを取り出します。
New3DSLLは
背面カバーを
取り出すことで
バッテリーや
microSDカードに
アクセス出来ます。
どちらも取り出したら
外装を固定した
プラスネジを
全て外します。
New3DSLLは
分解の際に
SDカードを
抜き忘れると
外装の一部に引っ掛かり
破損する恐れがあります。
SDカードを
抜き忘れないよう
注意が必要です。

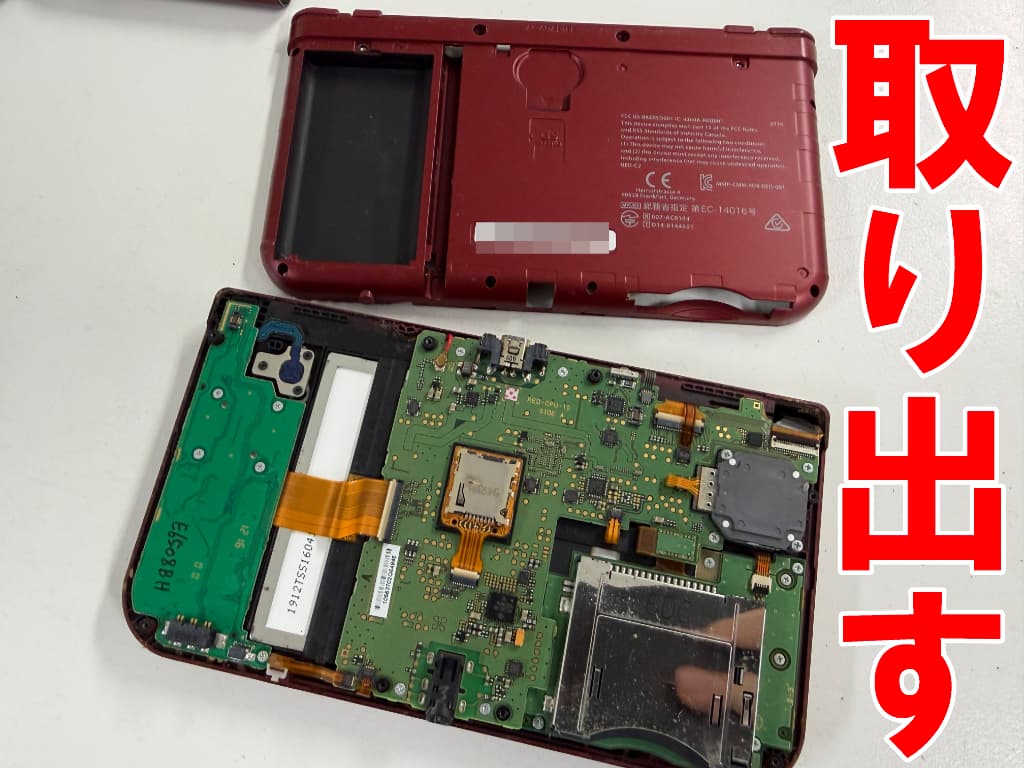

プラスネジを外したら
外装を取り出す作業です。

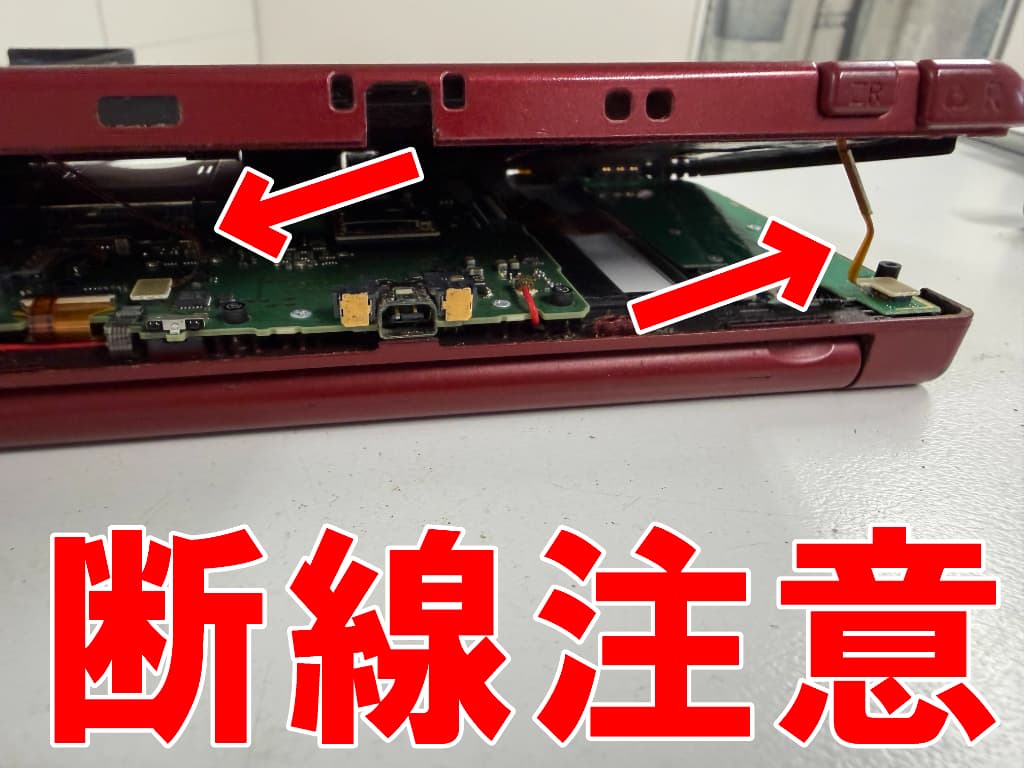

Newニンテンドー3DSLLの
外装部分には
Lボタンと
Rボタンが
接続されています。
外装部分を
勢いよく持ち上げると
断線するので
注意が必要です。
L/Rボタンケーブルを
外すことで
外装部分を
取り出せました。
New3DSLLの
下液晶画面を
取り出すには
メイン基板や
サブ基板など
取り出す必要があります。
まずはメイン基盤です。

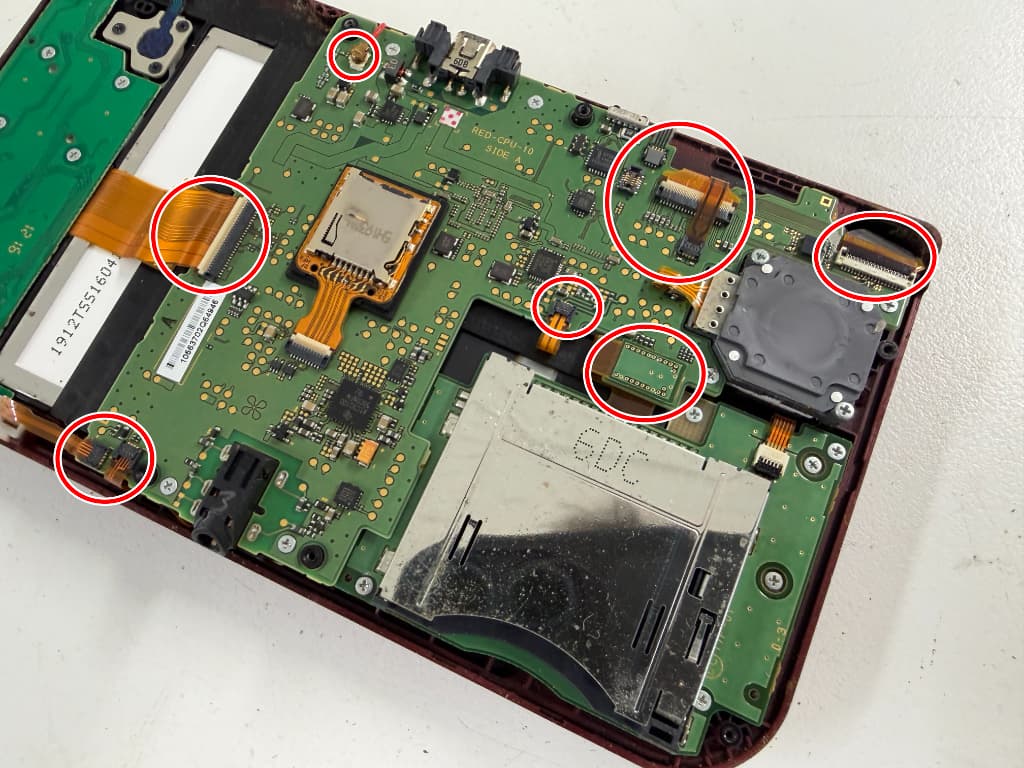

New3DSLLの
メイン基板には
無数のケーブルが
接続されています。
これら全てを外します。
ただNew 3DSLLの
メイン基盤の
ケーブルを固定してる
コネクタは
場所によって
外し方が違います。
基板側のコネクタが
破損しやすい箇所があるので
注意が必要です。

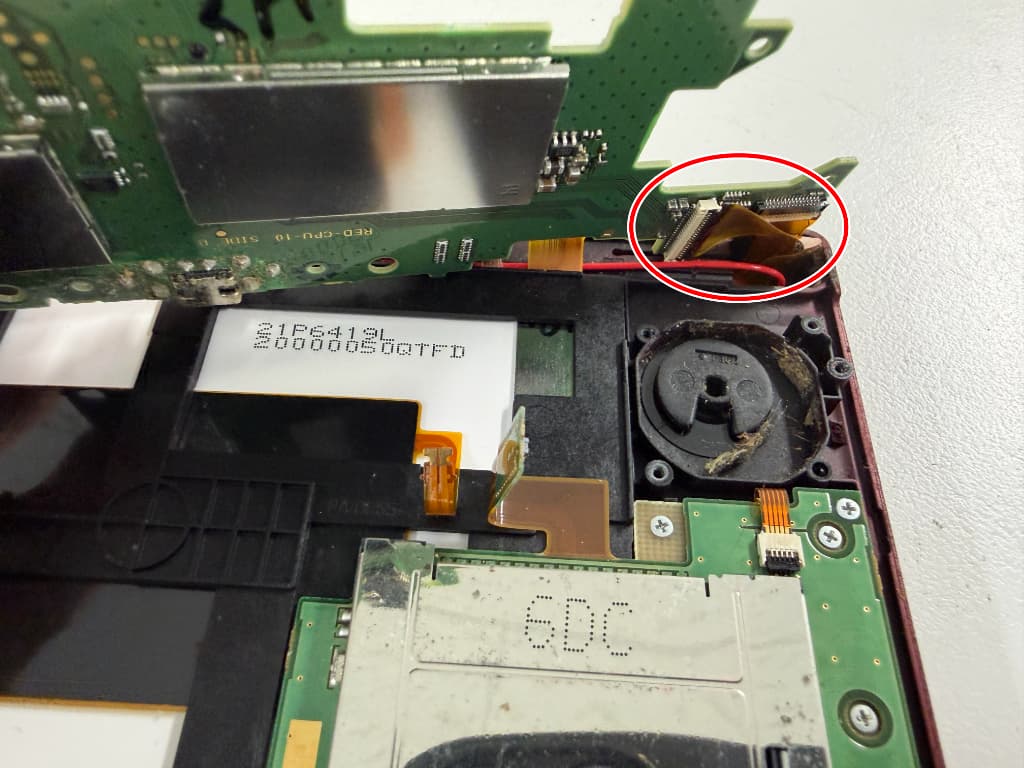

New3DSLLは
基板を持ち上げると
右角の方に
ケーブルが接続されています。
断線させないよう
注意しながら
基板からケーブルを外して…

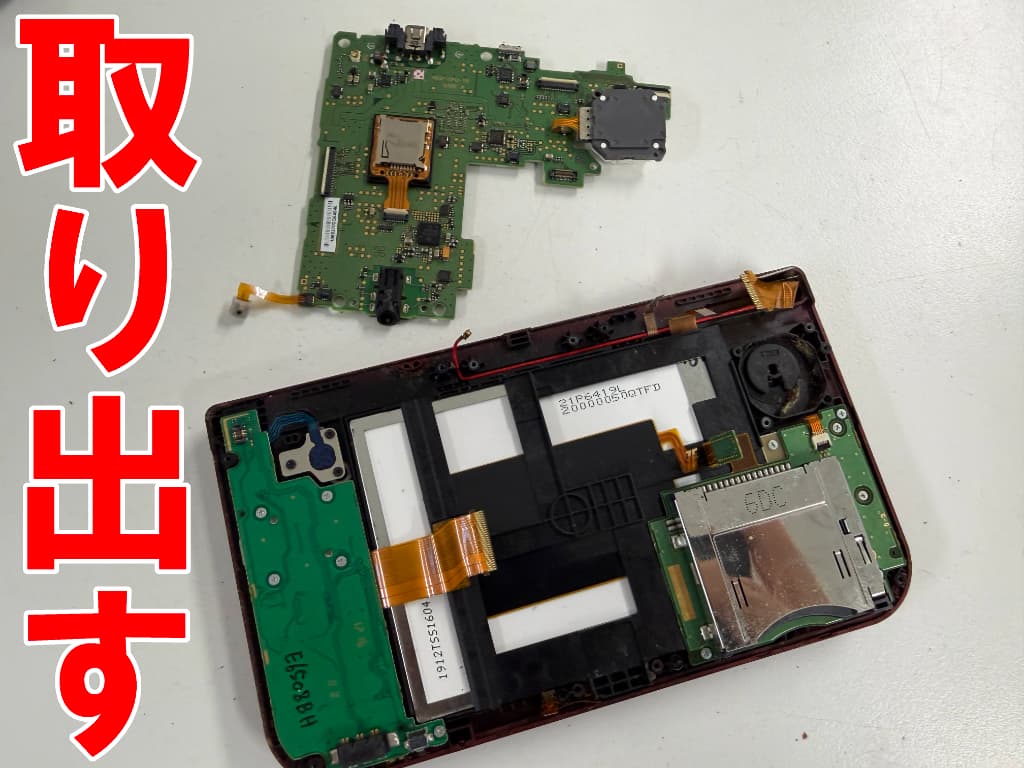

メイン基盤を
取り出せました。
ニンテンドーNew3DSLLは
ゲームソフトトレイや
ABXYボタンが
メイン基板とは
別のパーツになっています。

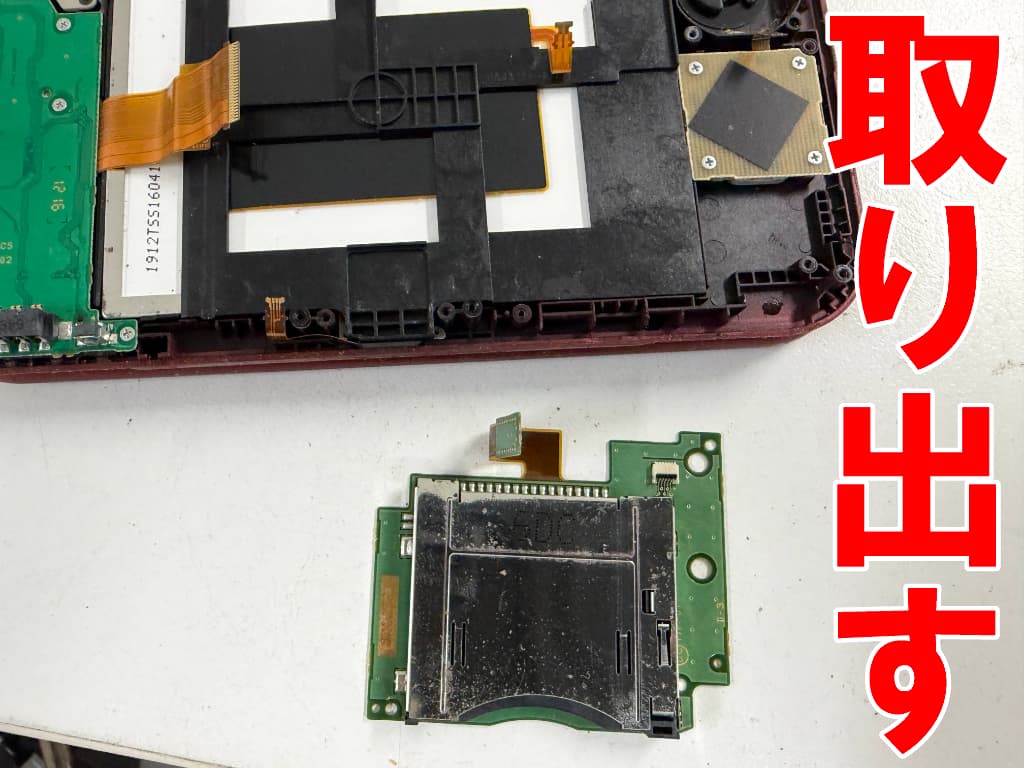

New3DSLLは
本体右下に
ゲームソフトトレイの
基板が付いています。
プラスネジや
十字キーボタンケーブルを
引き抜いて
ゲームソフトトレイを
取り出します。

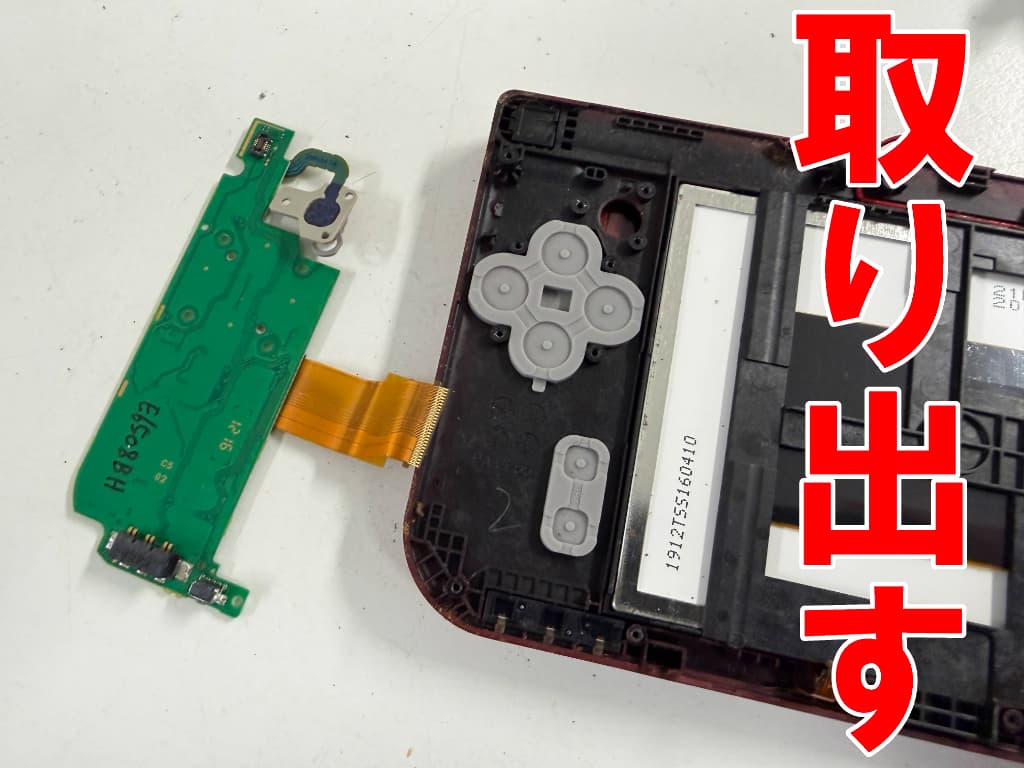

次にサブ基板です。
New3DSLLの
サブ基板は
合計8本のプラスネジで
本体フレームに
固定されています。
全てのプラスネジを
外すことで
サブ基板を取り出せました。

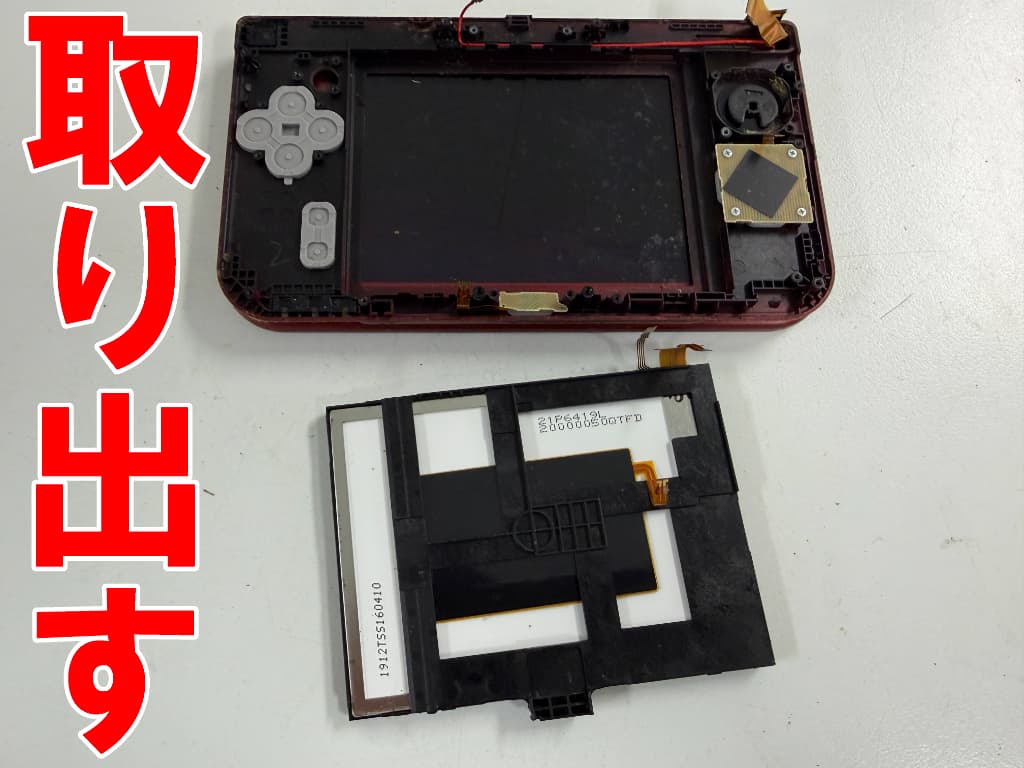

メイン基板、
サブ基板、
ゲームソフトトレイを
取り出すことで
故障した下液晶を
取り出せました。

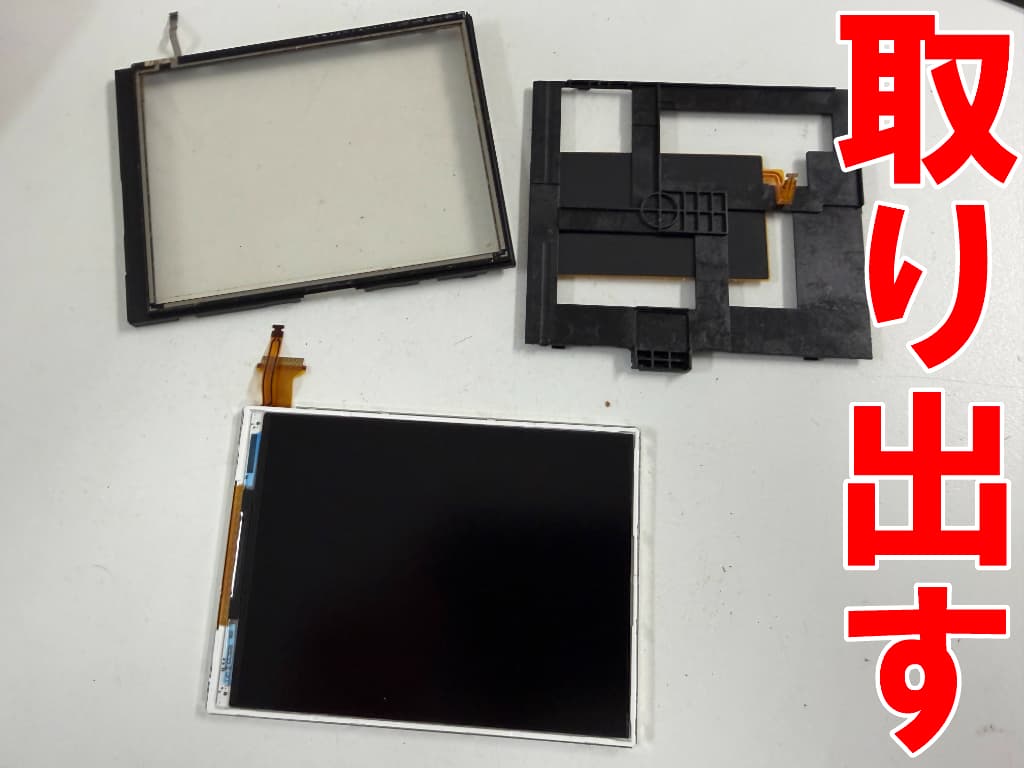

New3DSLLの
下画面には
NFCセンサーや
プラスチックパーツが
付いています。
ツメを外すことで
NFCセンサーや
タッチパネルを
取り出すことが出来ました。
取り出したパーツは
新品の下部画面に
移植します。
移植が出来たら
下部画面を
本体フレームに戻して
本体を組み上げます。

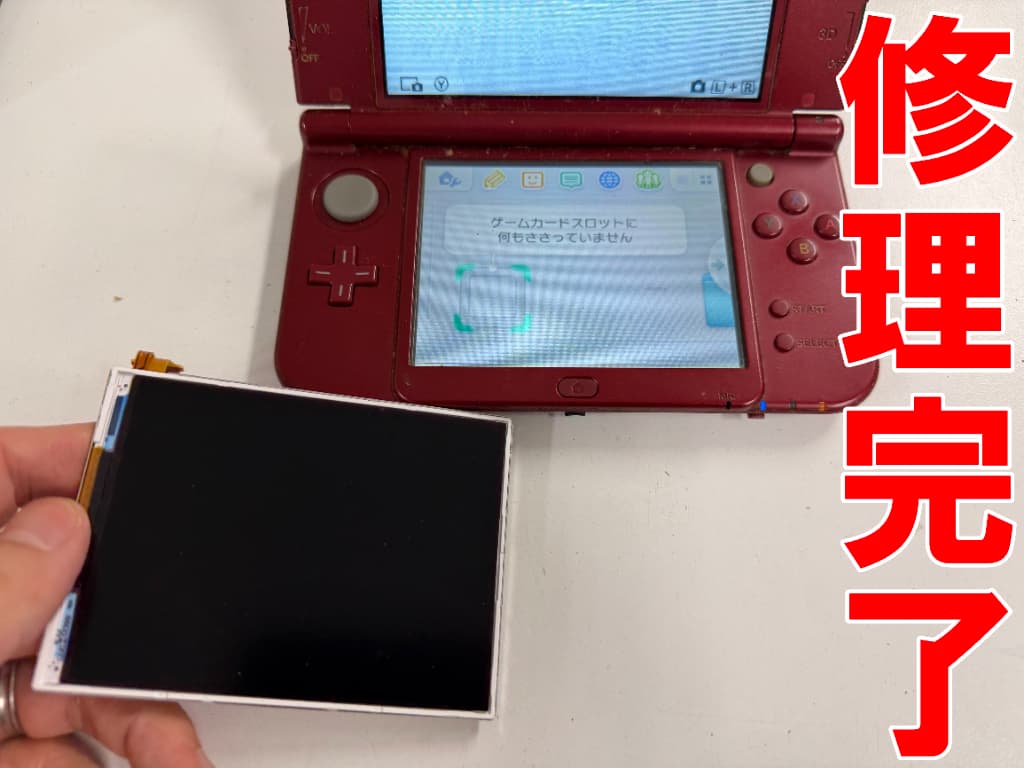

これでNew3DSLLの
下画面交換修理完了です！
下部画面全体が
クリアに表示されるよう
改善しました。
今回ご紹介させて頂いたように
郵送修理ポストリペアなら
Newニンテンドー3DSLLの
下液晶画面でも
難なく修理出来ます。
・液漏れしている
・黄ばんでいる
・真っ暗で何も映らない
など、New3DSLLの
下部画面の不調で
お困りの際は
ぜひ郵送修理ポストリペアへ
ご相談くださいませ！
メーカー名：任天堂
機種名：New ニンテンドー 3DS LL
型番：RED-001
症状：下液晶画面の液漏れにより表示異常
交換パーツ：下側液晶画面
修理費用：3DS下部画面修理料金表
修理時間：50分
保証期間：3カ月間
