TECLAST M50の充電口修理ご依頼を頂きました。
今回お送り頂いた
TECLAST M50は
充電反応が全くなく
充電残量を使い切って
起動しない状態でした。
電源が入らないと
データ移行も出来ません。
WORKS
修理実績
これまでに行った修理についてご紹介します。
2026年01月31日
TECLAST M50の充電口交換で電源が入らない症状が改善！USB端子の破損や接触が悪い症状もお任せを！

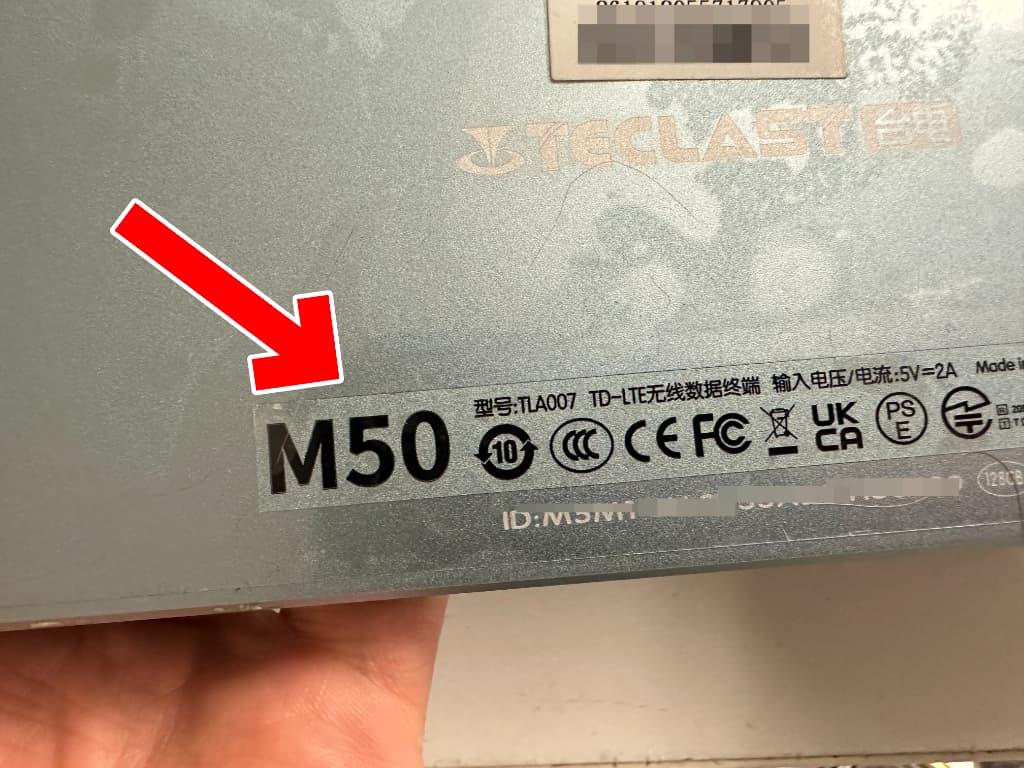

背面パネルを確認すると
機種名は「M50」で
型番は「TLA007」でした。
郵送修理ポストリペアなら
TECLAST社製の
タブレットに限っても
数多くの修理実績がございます。
専用のType-C USB端子を
幅広く常備しており、
極々短期間で修理可能です。
それでは実際に
TECLAST M50の
充電器差し込み口交換を
開始します！
TECLAST M50は
画面側から分解します。
M50の画面パーツは
ツメで強力に
本体フレームに
固定されています。

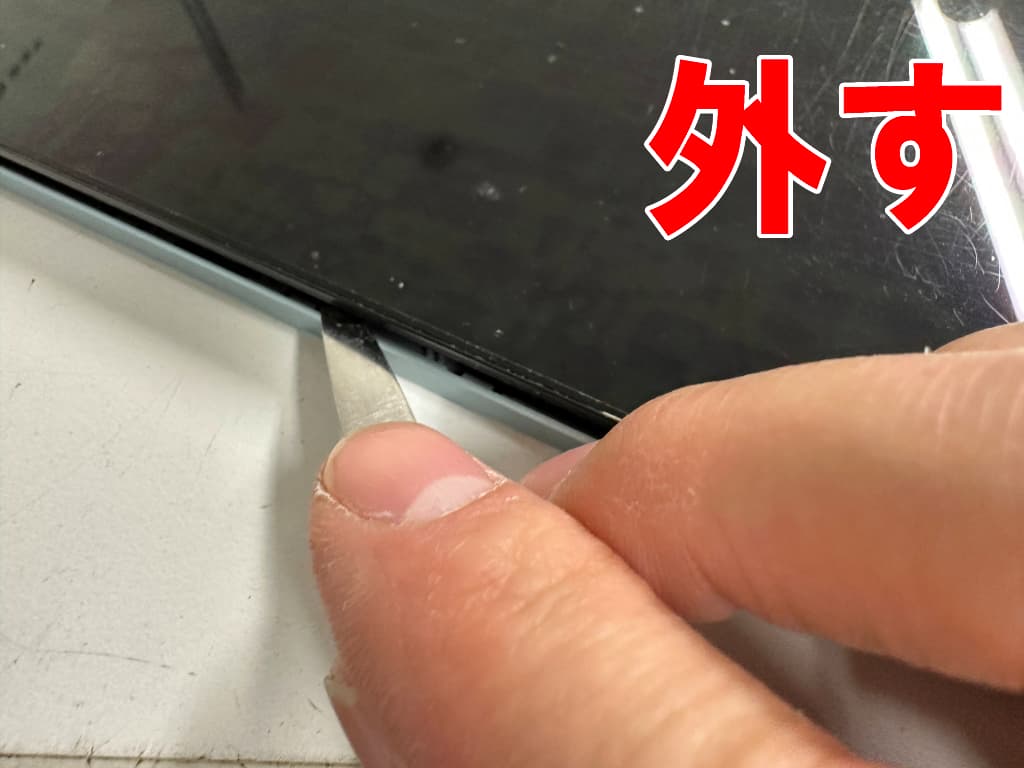

ヘラを使って
本体フレームから
ツメを外します。
この際強引に作業を進めて
ガラスを割らないよう
注意が必要です。

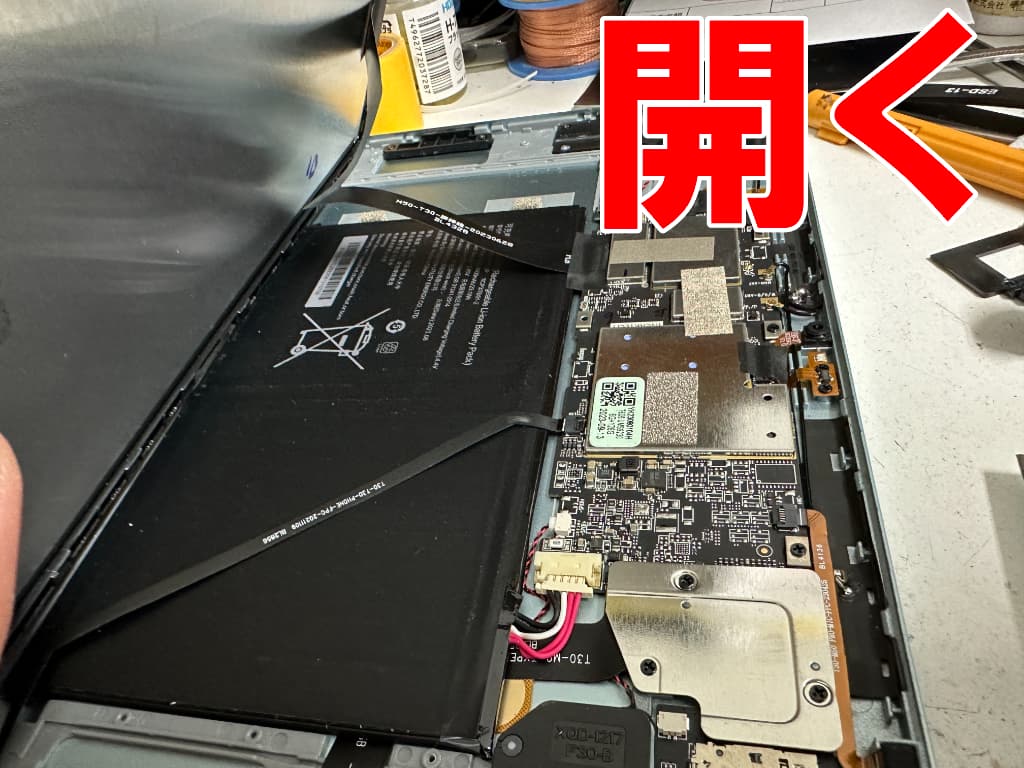

全てのツメを外したら
画面を開いて
分解することが出来ました。
TECLAST M50の
画面パーツは
1本の細いケーブルで
基板に接続されています。
フロントパネルを
持ち上げ過ぎて
ケーブルを断線させないよう
注意が必要です。

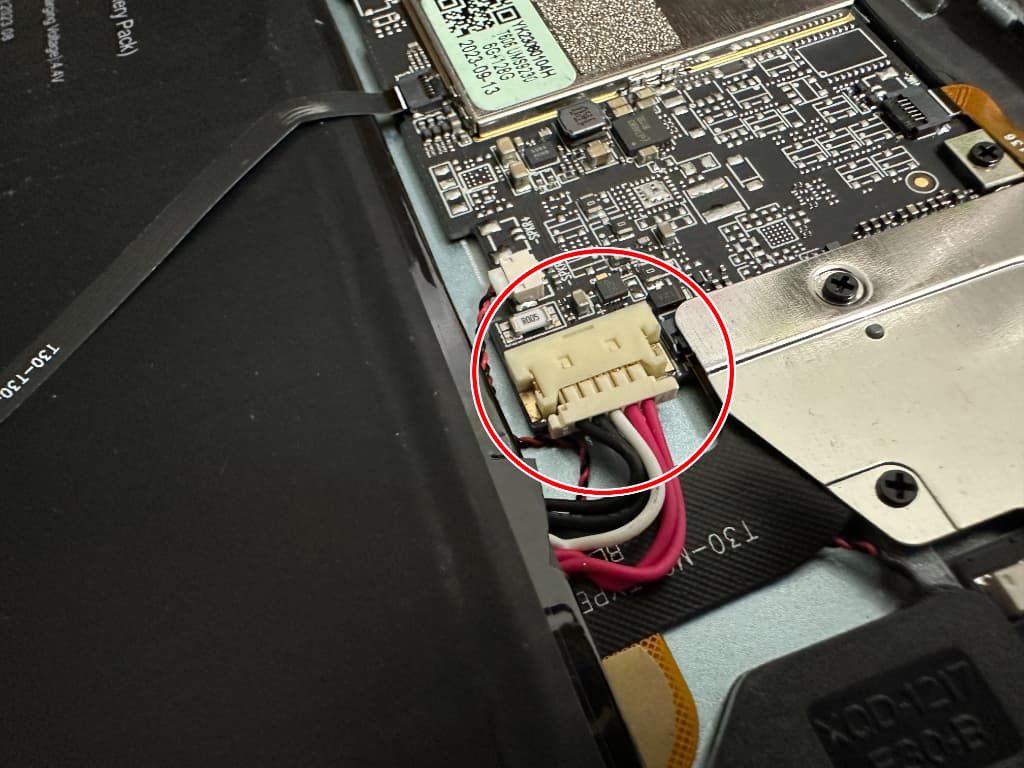

画面パーツを持ち上げたら
まずはバッテリーコネクタを
基板から外す作業です。
TECLAST M50の
バッテリーコネクタは
基板の右端に
接続されています。
バッテリーコネクタは
基板に対して
真っすぐに引き抜きます。
TECLAST M50の
バッテリーコネクタは
プラスチック製なので
強引に外して破損させないよう
注意が必要です。

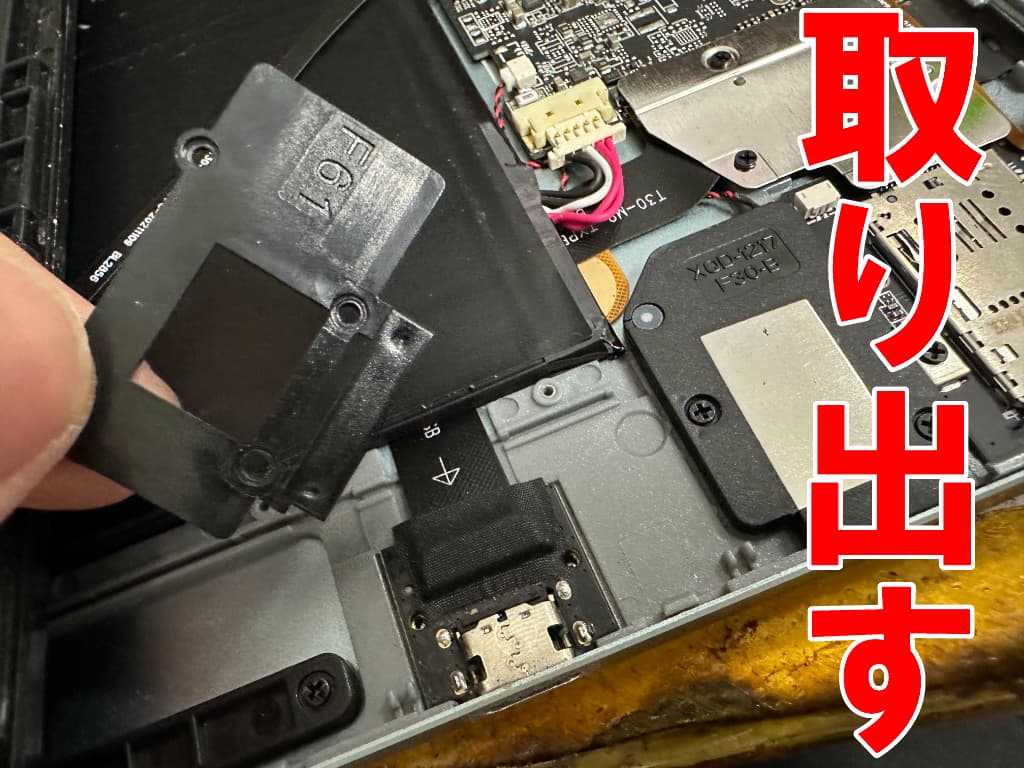

次に充電ポートの作業です。

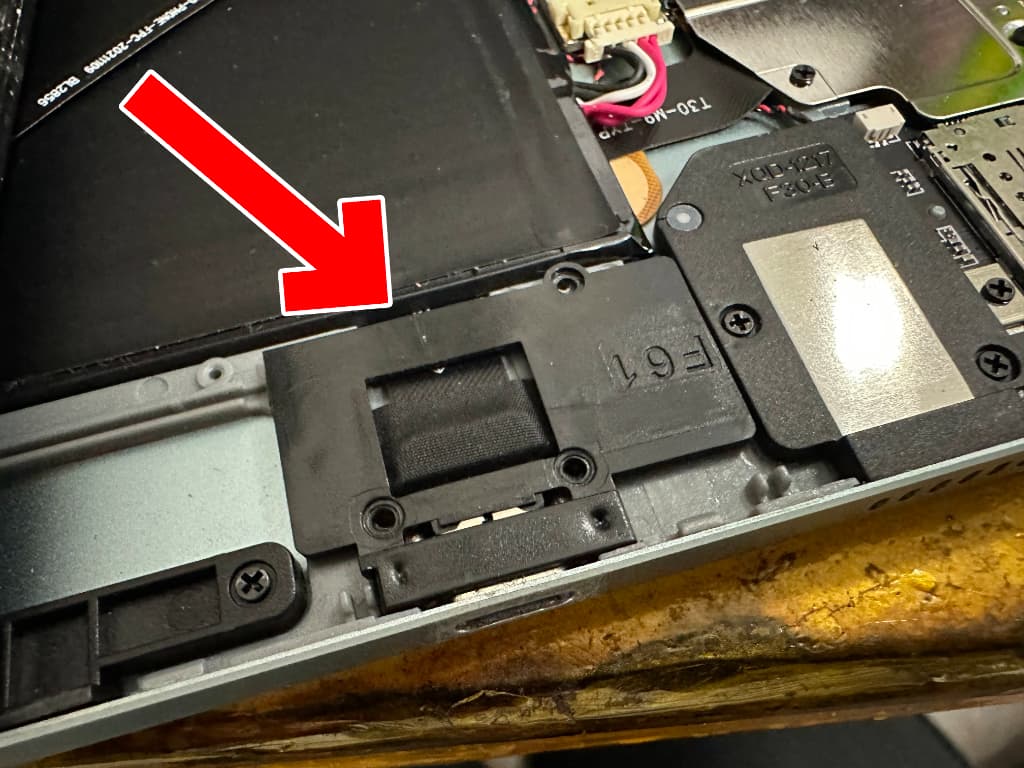

TECLAST M50の
充電器挿し込み口は
プラスチックパーツに
覆われています。
プラスチックパーツは
プラスネジで固定されているので
全て外します。
ネジを外すことで
プラスチックパーツを
取り出すことが出来ました。
TECLAST M50の
ドックコネクタには
ケーブルが接続されています。
コネクタの黒いツメを起こして
ケーブルを引き抜きます。

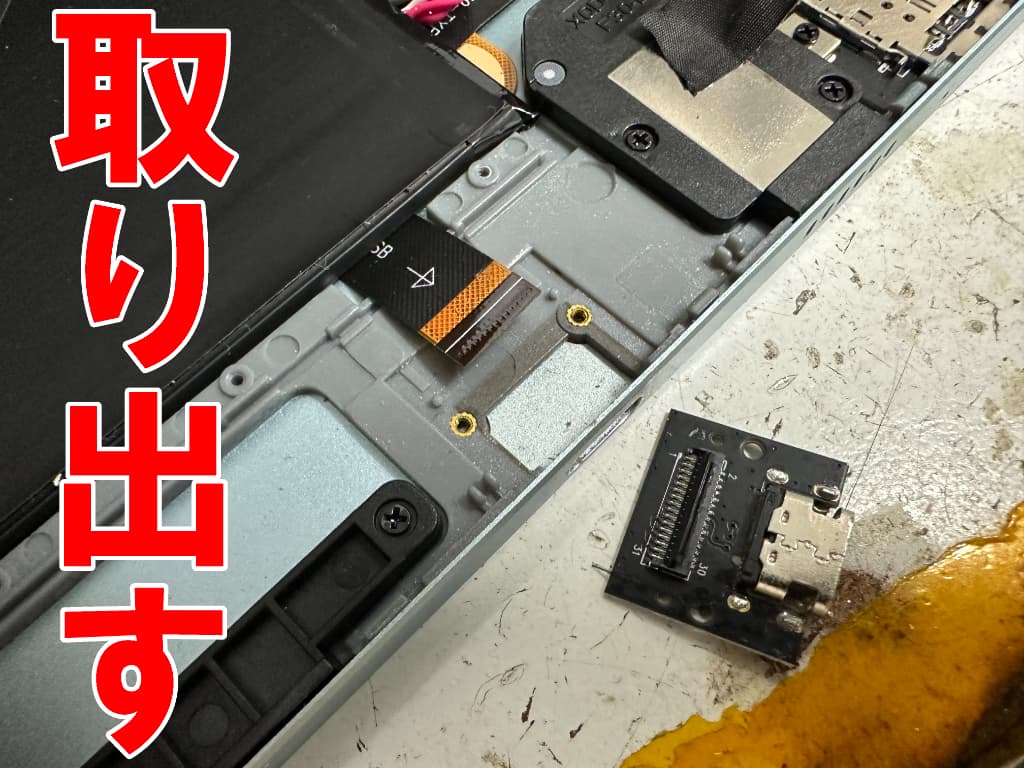

するとこの通り
ドックコネクター部分を
取り出すことが出来ました。
ここからははんだ作業です。
TECLAST M50は
サブ基板に
Type-C USB充電端子が
はんだ接続されています。
はんだの接点に
低温度はんだを溶かし込み
はんだ吸収線で
余分なはんだを除去します。

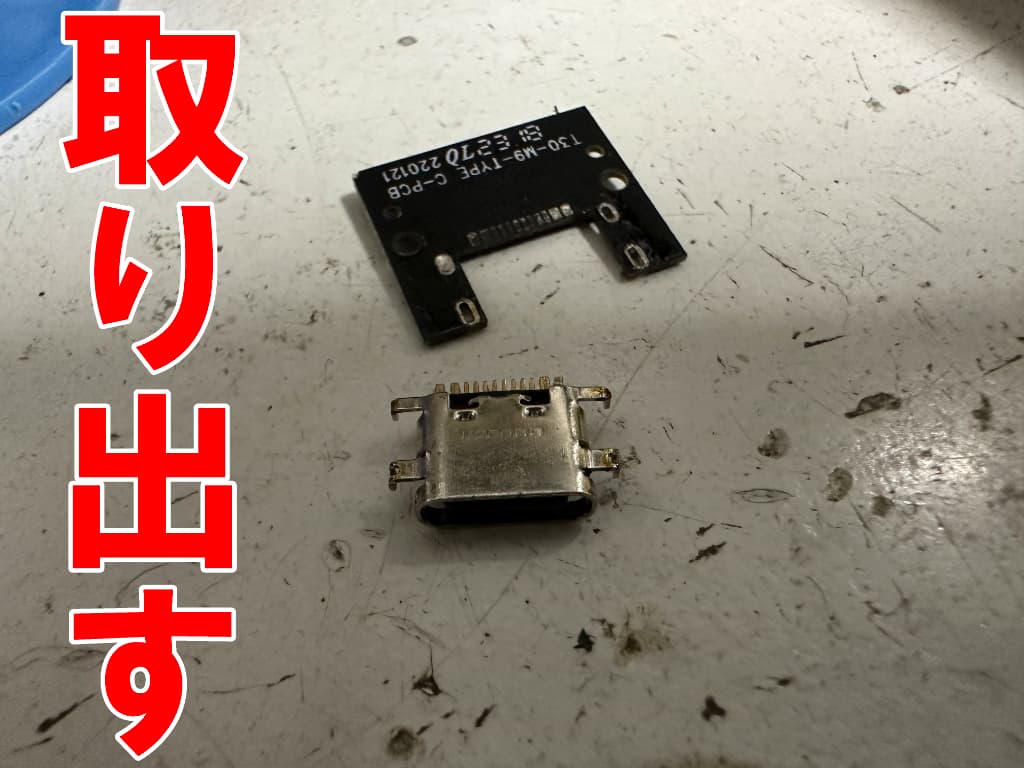

その後ヒートガンを使って
タイプC USB端子を取り出します。
サブ基板側には
元々のはんだが多く残っています。
それらもはんだ吸収線を使って
綺麗に除去します。
その後、接点洗浄液や
フラックス洗浄液を使って
サブ基板を綺麗にします。

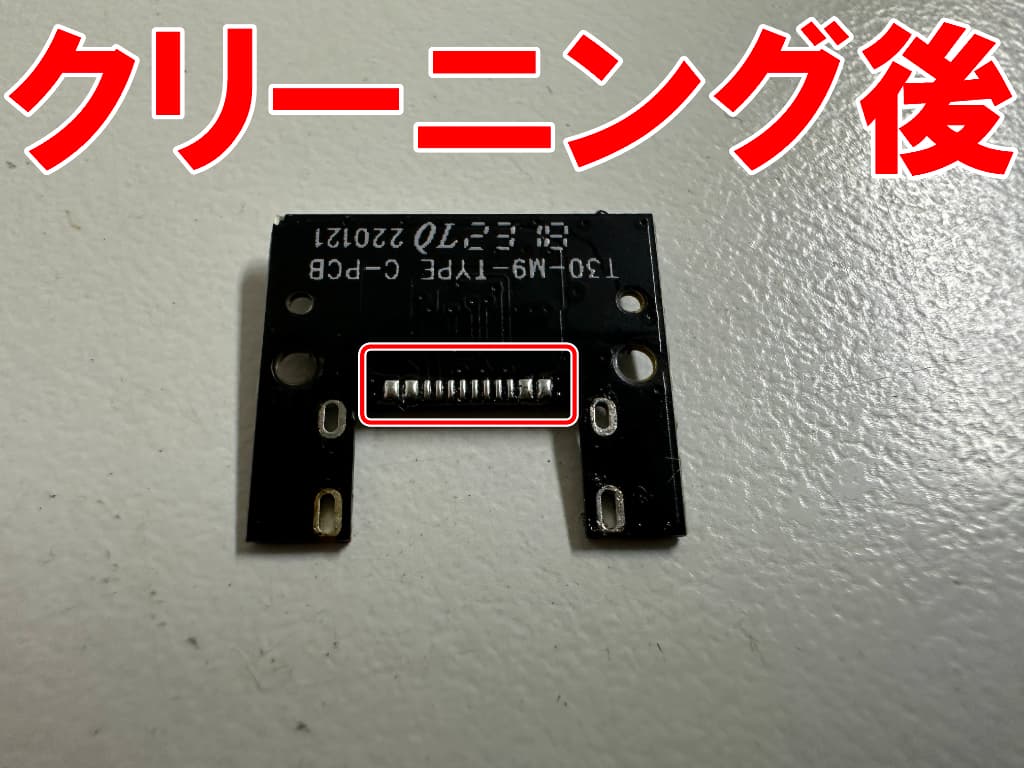

TECLAST M50の
サブ基板は
中央部分に12か所
そして左右に2か所ずつ
はんだの接点があります。

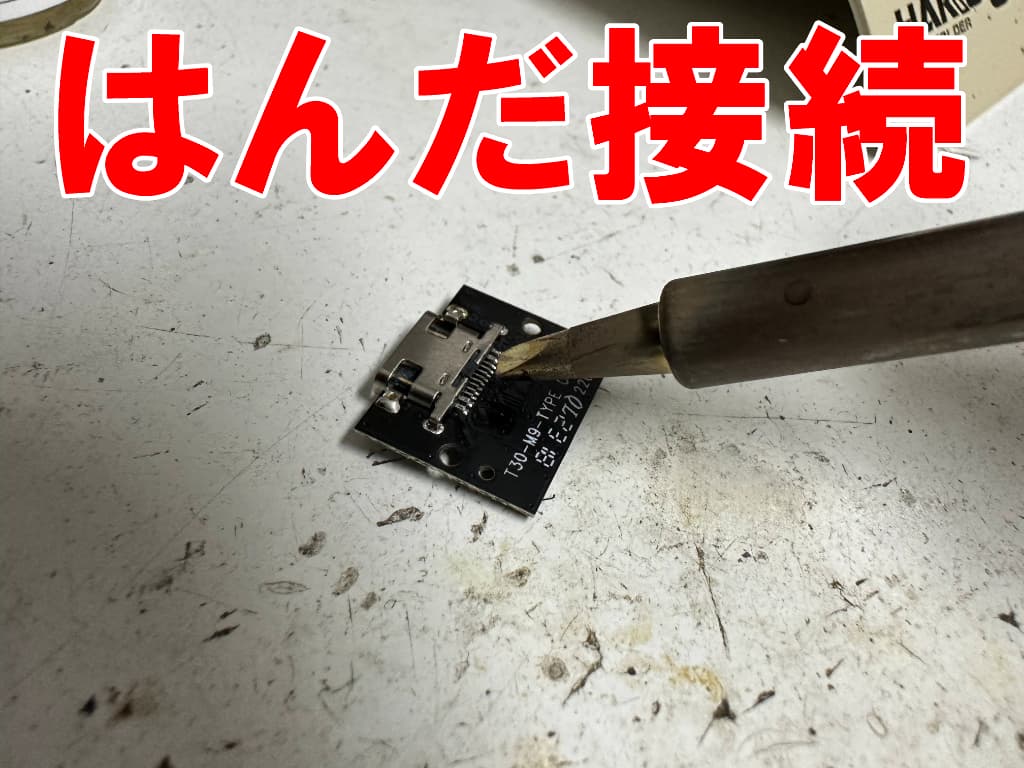

このように綺麗になったら
新品の充電コネクタを
はんだ接続します。
位置を合わせたら
はんだ小手を使って
USB端子を接続します。
TECLAST M50の
充電部分の接点は
隣同士1mm以下の隙間です。
それらがはんだでくっつかないよう
細心の注意を払って
はんだ接続作業を行います。
全ての接点がはんだ付け出来たら
充電テストを行います。

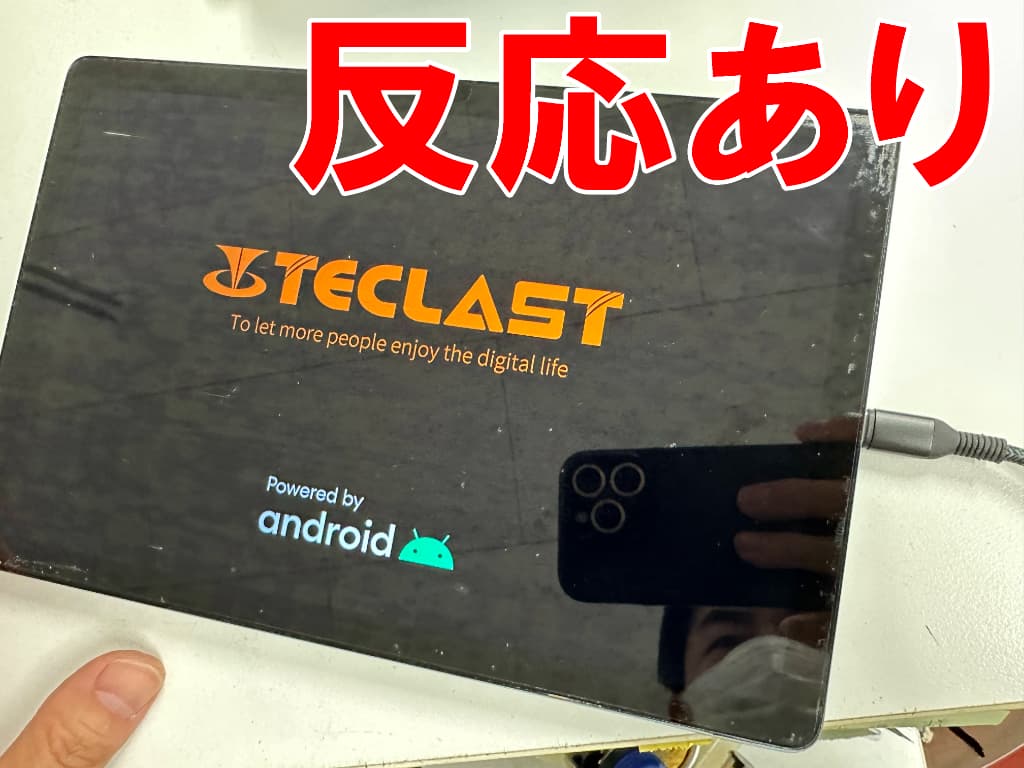

サブ基板を本体に戻して
充電ケーブルを挿し込むと…
この通り「TECLAST」の
ロゴが出てきました！
充電反応があり
実際に充電が溜まるよう
改善しています。
充電出来ることを確認したら
本体を組み上げます。
ただTECLAST M50は
画面パーツを本体フレームに
押し込む際に
ガラスが割れてしまう
恐れがあります。
慎重に少しずつ
画面パーツを押し込んだら…

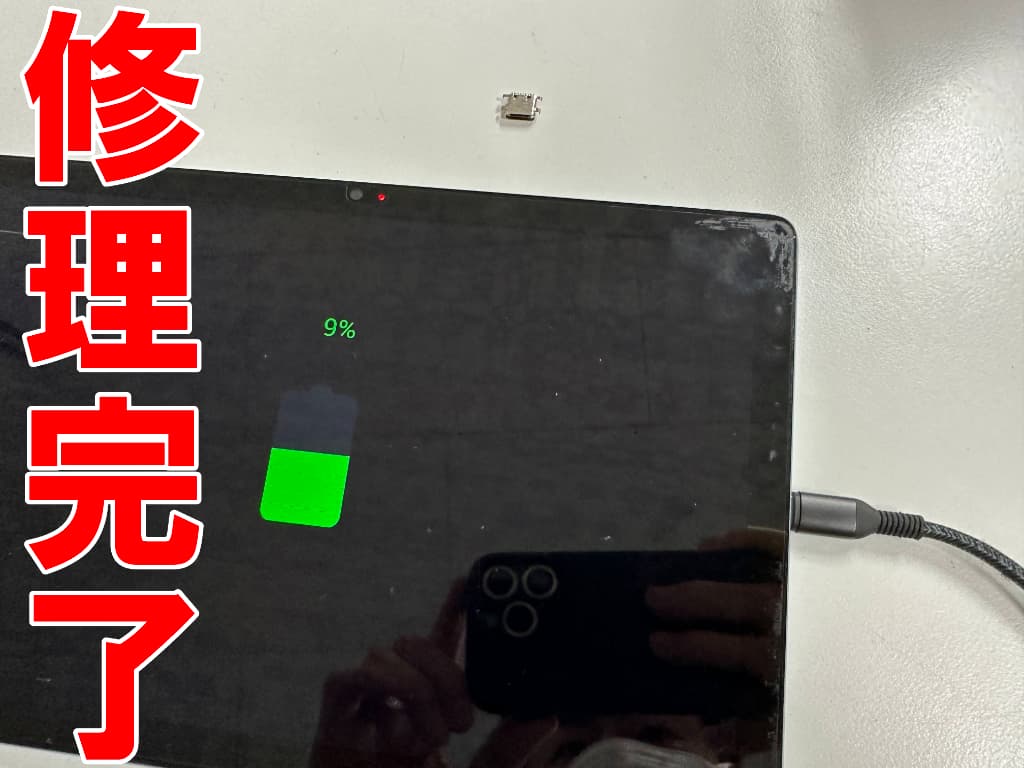

これでTECLAST M50の
充電部分修理完了です！
しっかりと充電が溜まり
実際に電源が入るよう
改善しています。
今回ご紹介させて頂いた通り
郵送修理ポストリペアなら
TECLAST M50の
充電ドック修理にも
難なく対応出来ます。
・充電の接触が悪い
・充電反応が無い
・充電端子が欠けている
・充電端子が腐食している
など、TECLAST M50の
充電に関してお困りの際は
ぜひ郵送修理ポストリペアへ
ご相談くださいませ！
メーカー名：テックラスト
機種名：M50
型番：TLA007
症状：充電が出来ない、起動しない
交換パーツ：Type-C USB充電端子
修理費用：その他タブレットドックコネクタ修理料金表
修理時間：50分
保証期間：3カ月間
