iPad 第9世代のガラス交換修理が安い!画面割れでお困りでも安価で元通り!

iPad 第9世代のガラス交換修理

iPad 第9世代の表面のガラスが割れてしまったと修理のご相談を頂きました。



郵送修理ポストリペアではiPad 第9世代のガラス交換修理も安価で承れます。



iPadガラス交換料金表



実際の状態がこちらです。

表面ガラスが粉々に割れてしまったiPad 第9世代

ガラスが粉々になっています。



操作も出来て画面表示に異常はありませんが、破片がボロボロと落ちてくるので危険です。



修理をご検討なら、ぜひ修理費用が安価な当店へお任せくださいませ!



それでは今回はiPad 第9世代のガラス交換修理風景を写真付きで解説いたします。





iPad 第9世代ガラス交換修理


【使用する工具】

ヒートガン

クラフトナイフ

プラスネジドライバー

ヘラ

粘着テープ

接着剤

粘着剥がし





①ガラスを開く


まずは割れてしまったガラスを剥がします。



ガラスと本体フレームは強力に接着されているので、剥がすにはヒートガンを使用します。

画面に温風を当てているiPad 第9世代

温風を当てて粘着を弱め…

画面と本体フレームの間にクラフトナイフを挿したiPad 第9世代

クラフトナイフを使って本体フレームからガラスを剥がします。



粉々に割れている部分は剥がすのが非常に大変ですが、本体一周全てのガラスを剥がします。



この際、ホームボタンケーブルを断線させないよう注意が必要です。



粘着を剥がすことで…

画面を開いたiPad 第9世代

この通り、ガラスを開くことが出来ました。





②液晶画面を取り出す


次に液晶画面を取り出す作業です。



液晶画面は四つ角がプラスネジで固定されています。

液晶画面を固定したネジを外しているiPad 第9世代

ドライバーを使って全てのネジを外します。



iPad 第9世代の場合、液晶画面が更に蝋のようなもので固定されています。

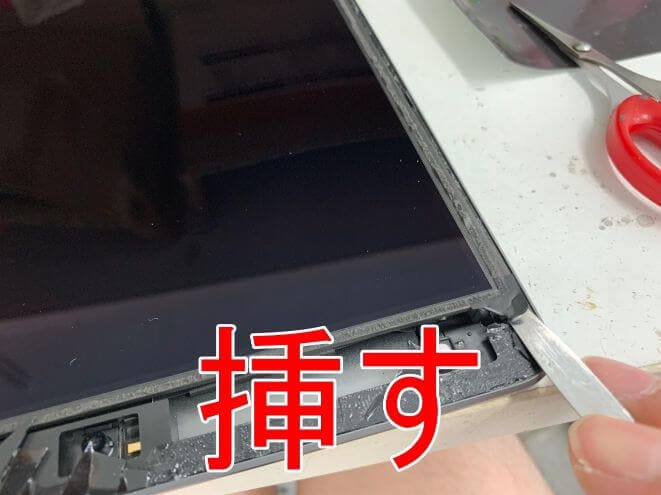

本体フレームと液晶画面の間にヘラを挿したiPad 第9世代

なのでヘラを挿して慎重に持ち上げます。



液晶画面は簡単に破損するので要注意です。



液晶画面を持ち上げると…

iPad 第9世代の液晶画面コネクタを固定した銀板

赤丸部分、銀板でコネクタが固定されています。

液晶画面を固定した銀板のネジ

この銀板もプラスネジで固定されています。



液晶画面を90度まで立てて…

液晶画面を固定した銀板のネジを外しているiPad 第9世代

ドライバーを使って3本のネジを外します。



ネジを外すと…

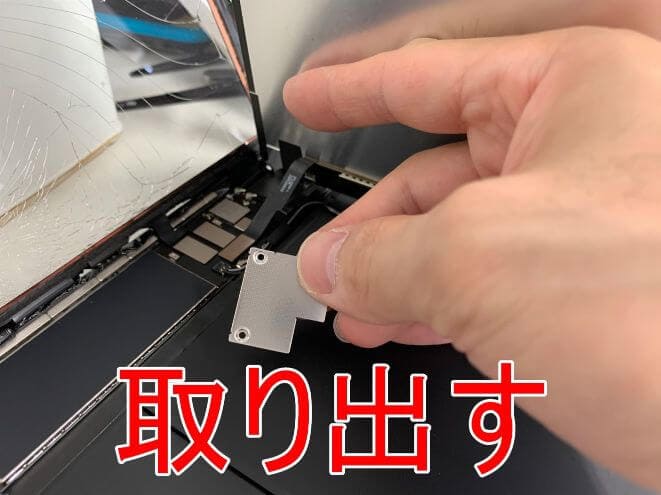

液晶画面のコネクタを固定した銀板を取り出したiPad 第9世代

この通り銀板を取り出すことが出来ます。



銀板を取り出すと液晶画面のコネクタがむき出しになるので…

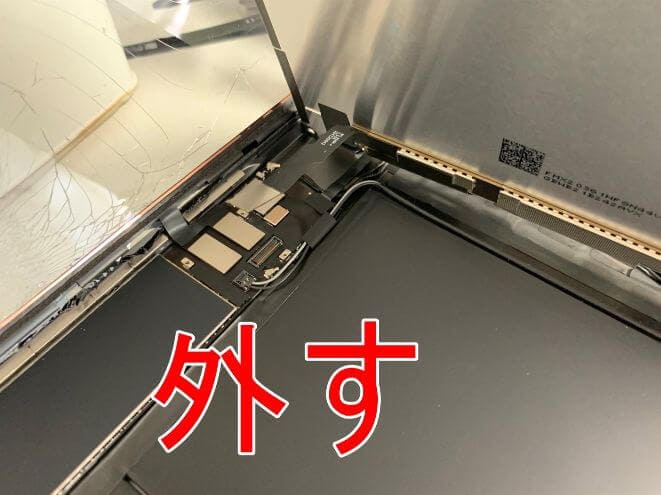

液晶画面のコネクタを外したiPad 第9世代

ヘラを使て外します。



コネクタを外すと…

基板から液晶画面パーツを取り出したiPad 第9世代

この通り、液晶画面を取り出すことが出来ました。



液晶画面の表面に触ると指紋が残ってしまいます。



指紋を拭き取るのは非常に大変なので、絶対に触らないよう注意が必要です。





③ガラスを取り出す


次に割れてしまったガラスを取り出す作業です。



ガラスは…

iPad 第9世代のガラスとホームボタンケーブルが基板に接続されている

赤丸部分、合計3か所のコネクタが基板に接続されています。



ヘラを使って…

ガラスとホームボタンケーブルを基板から外したiPad 第9世代

全てのコネクタを外します。



コネクタを外すことで…

ガラスを基板から取り出したiPad 第9世代

この通り、ガラスを取り出すことが出来ました。





⑤ホームボタンケーブルを移植する


この作業が非常に神経を使います。



割れてしまったガラスからホームボタンケーブルを剥がす作業です。

ガラスの内側にホームボタンケーブルが接着されているiPad 第9世代

ホームボタンケーブルはガラスに接着されています。



安全に剥がすには粘着剥がしが必須と言えます。



ケーブルは細くて薄いので非常に断線しやすいです。



ご自身で修理にチャレンジされる方にとって、この部分が難関と言えるのではないでしょうか。

iPad 第9世代はホームボタンケーブルに指紋認証が付いてます。



ホームボタンケーブルと基板はセットになっているので、断線してしまう=指紋認証使用不可、となります。



パーツ交換しても指紋認証機能までは復活しません。



ただ当店のスタッフの手にかかると…

ガラスパーツからホームボタンケーブルを剥がしたiPad 第9世代

この通り綺麗に剥がすことが出来ますのでご安心ください!



剥がしたホームボタンケーブルは…

新品の画面パーツにホームボタンケーブルをセットしているiPad 第9世代

新品のガラスにセットします。



正しい位置にセット出来たら…

新品の画面パーツにホームボタンケーブルを接着したiPad 第9世代

一部に接着剤を使ってしっかりと固定します。



固定し足りないとホームボタンが陥没するので要注意です。





⑥本体を組み上げる


本体フレームに残ったガラスの破片を除去し、粘着テープを貼り直したら本体を組み上げます。



まずはガラスパーツに付いたケーブル類を接続する作業です。

基板に新品の画面パーツを接続しようとしているiPad 第9世代

コネクタをズレた箇所で接続しようとすると基板が損傷します。



コネクタを付ける作業にもある程度コツが必要です。



ガラスパーツを接続出来たら…

液晶画面パーツを基板に接続しようとしているiPad 第9世代

次は液晶画面です。



こちらもコネクタの位置を合わせて…

液晶画面を基板に接続したiPad 第9世代

しっかりと接続します。



コネクタが浮いていると画面表示に異常をきたします。



しっかりと接続出来たら…

液晶画面コネクタに銀板をセットしたiPad 第9世代

銀板をセットしてネジ留めします。



これでガラスパーツと液晶画面をしっかりと固定出来ました。

液晶画面を本体フレームにセットしたiPad 第9世代

液晶画面の角を本体フレームに合わせてセットします。

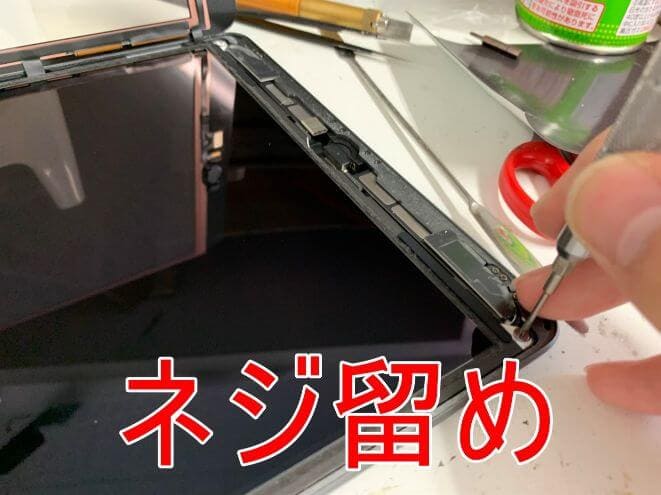

液晶画面をネジ留めしているiPad 第9世代

画面の四つ角をネジ留めし、固定します。



液晶上のゴミを除去し、ガラスを閉じで接着したら…

ガラス交換修理が完了して新品にようになったiPad 第9世代

iPad 第9世代のガラス交換修理完了です!



これでまだまだ長期間使用可能になりました!



今回のようにiPadのガラスパーツが割れてしまったとしても、交換することで新品同様に生まれ変わります。



買い替えるより遥かに安価に済ませることが出来ますので、iPadの破損でお困りならぜひ一度当店へご連絡くださいませ!
