2026年07月01日
OUKITEL C60 Proの充電口交換ご依頼を頂きました。
OUKITEL C60Proは
2025年6月1日に
発売された
タフネススマホです。
最大110dBも出力可能な
超大音量スピーカーを
搭載しています。

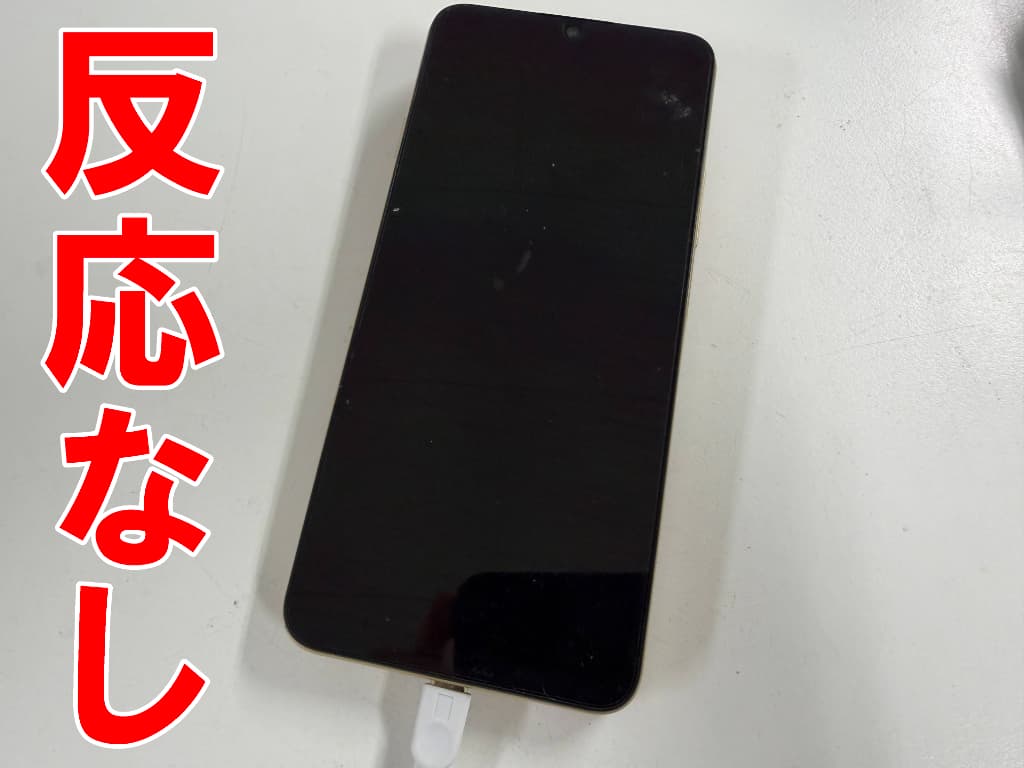

今回お送り頂いた
OUKITEL C60 Proは
充電反応が
一切ありませんでした。
充電残量を
使い切っており
電源が入りません。
郵送修理ポストリペアなら
C60 Proの
充電器差し込み口交換にも
対応可能です。
それでは作業を開始します!

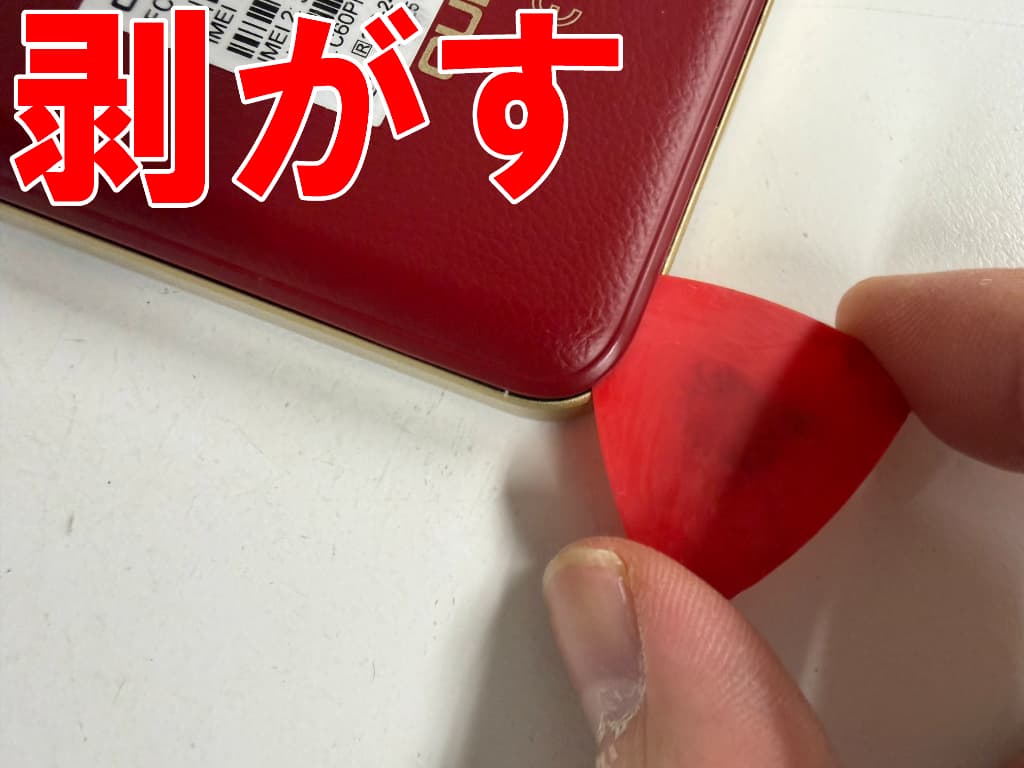

まずは背面パネルを
剥がして分解する作業です。
C60 Proは
背面パネルから
分解する機種です。
非常に強力に
接着されているので
粘着剥がしを
用いながら
慎重に作業を進めます。

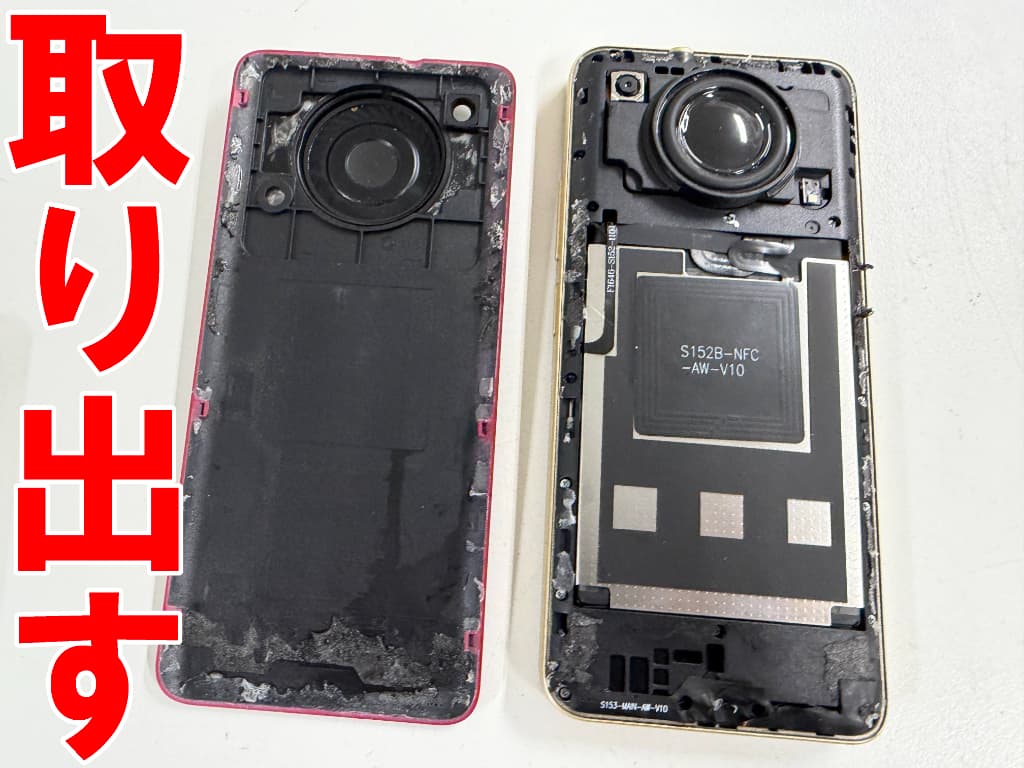

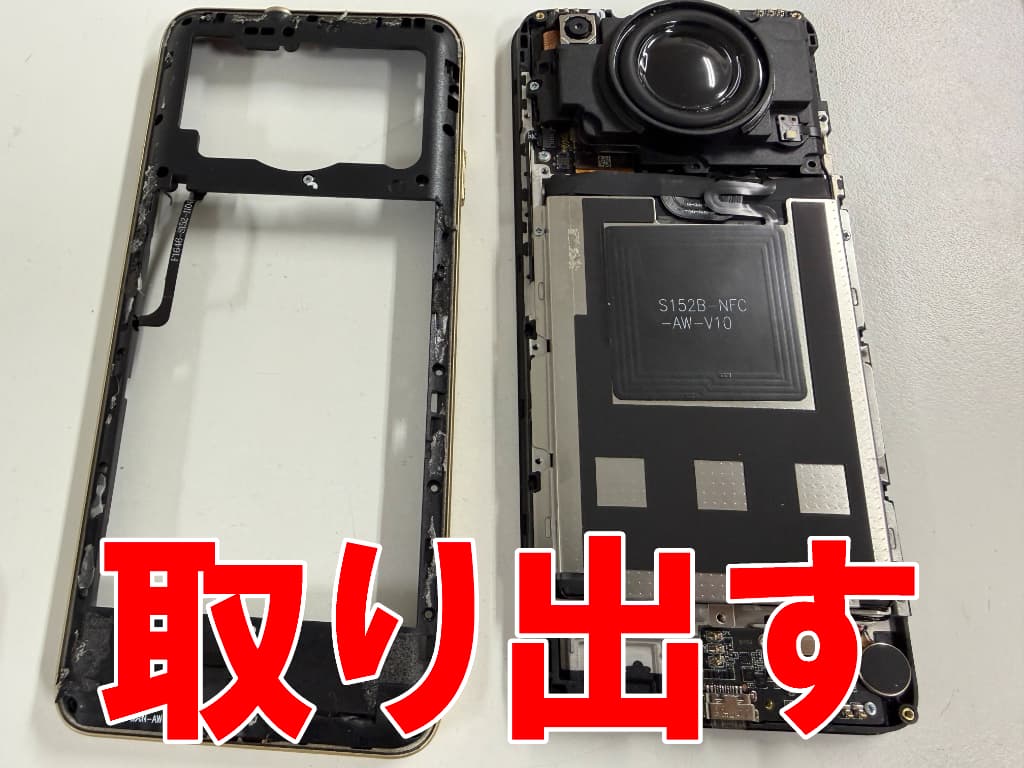

粘着を剥がせたら…
本体フレームから
バックパネルを
取り出せました。
C60Proの
本体内部は
プラスチックフレームに
覆われています。
内部のプラスネジを
全て外すことで…
プラスチックフレームを
取り出せました。
C60 Proは
このプラスチックフレームに
指紋認証ケーブルが
接続されています。
断線しないよう
注意が必要です。

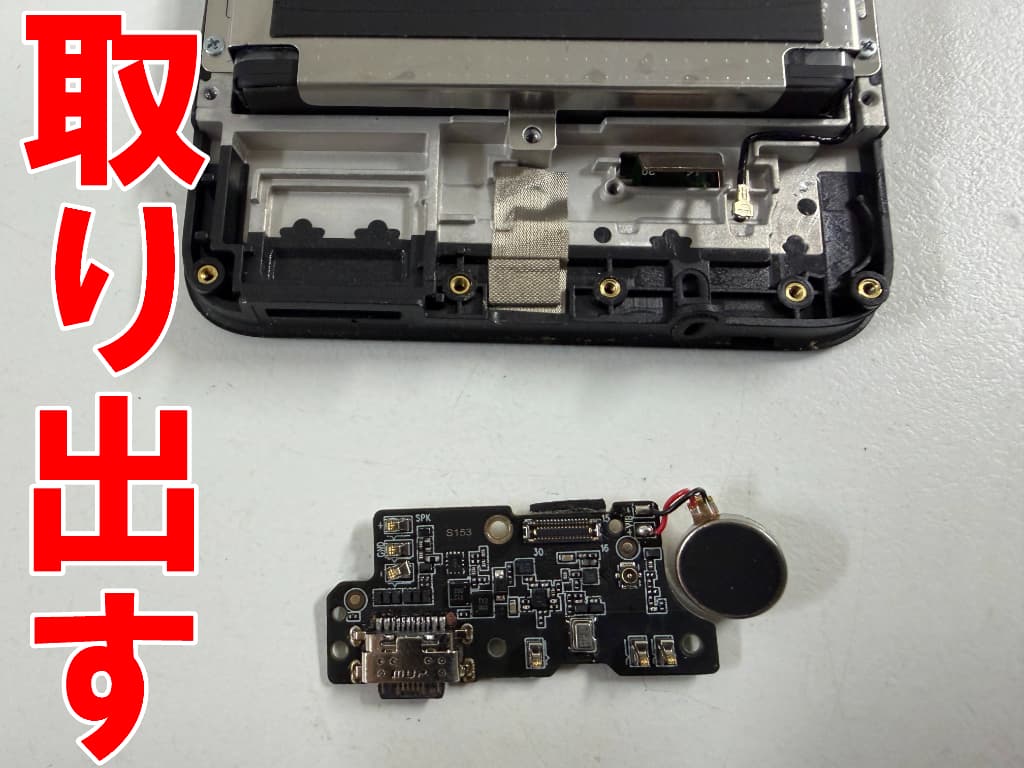

バッテリーコネクタを
基板から外したら…
本体下部の
ドックコネクターを
取り出します。
C60 Proは
本体下部に
収まっている
充電口基板に
ドックコネクタが
はんだ付けされています。
はんだ小手や
ヒートガンを使って
故障した充電ポートを
取り出します。
ただC60Proの
サブ基板には
無数のICチップが
点在しています。
ICチップを
破損させてしまうと
充電不可に
なる恐れがあるので
注意が必要です。

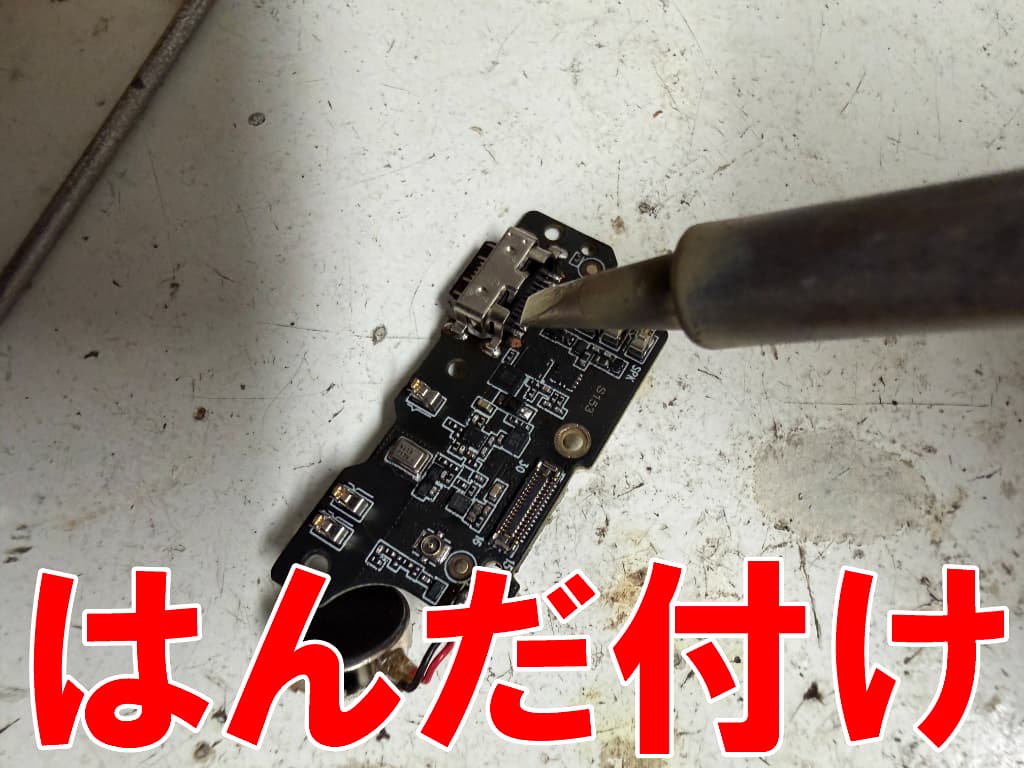

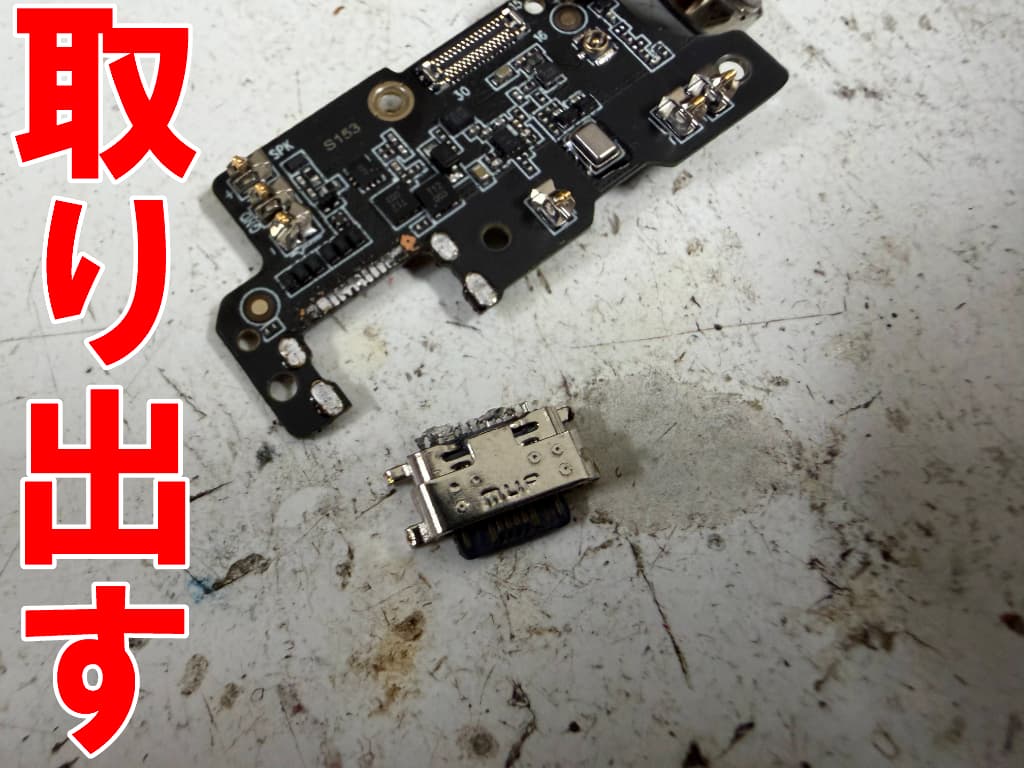

故障したType-C USB端子を
基板から取り出したら
新品のUSB充電端子を
はんだ付けする作業です。
C60 Proの
充電コネクタは
12か所のもの
はんだの接点があります。
どこか1か所でも
隣同士くっつくと
充電不可になります。
慎重に
はんだ付けを行って
電子顕微鏡で
はんだの付き具合を
確認します。
問題なければ
本体を組み上げます。

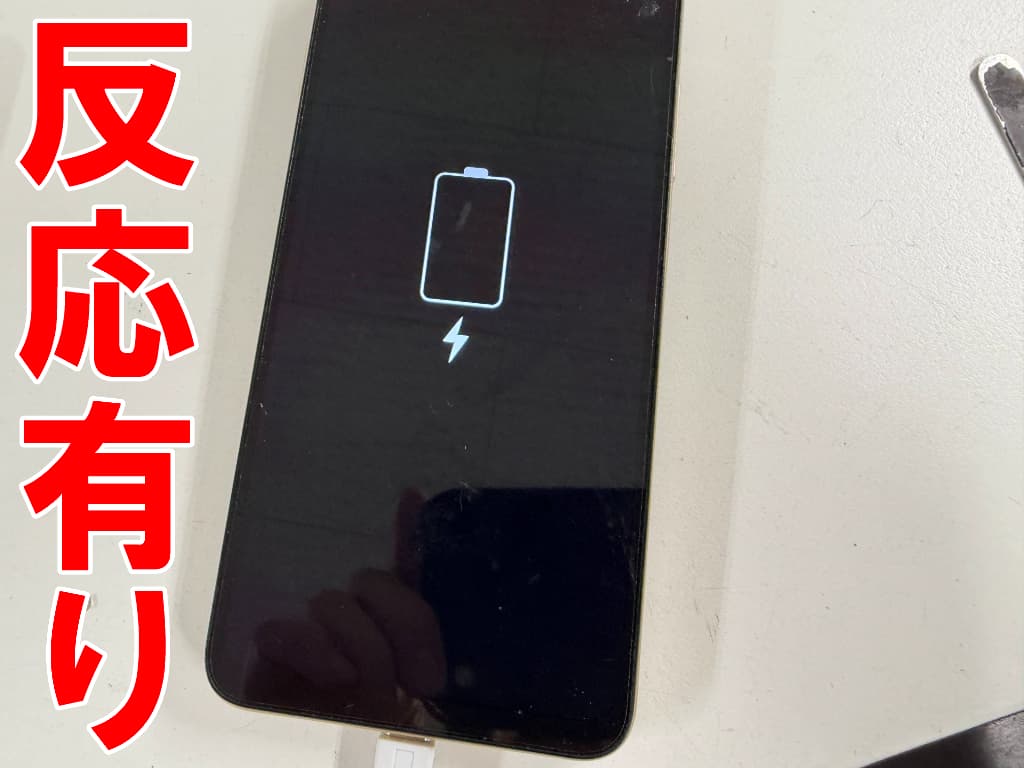

修理前は
全く反応が
ありませんでしたが
この通り
充電反応が
出るようになりました。
今回お送り頂いた
C60 Proも
単純な
充電ポートの
故障だったようです。

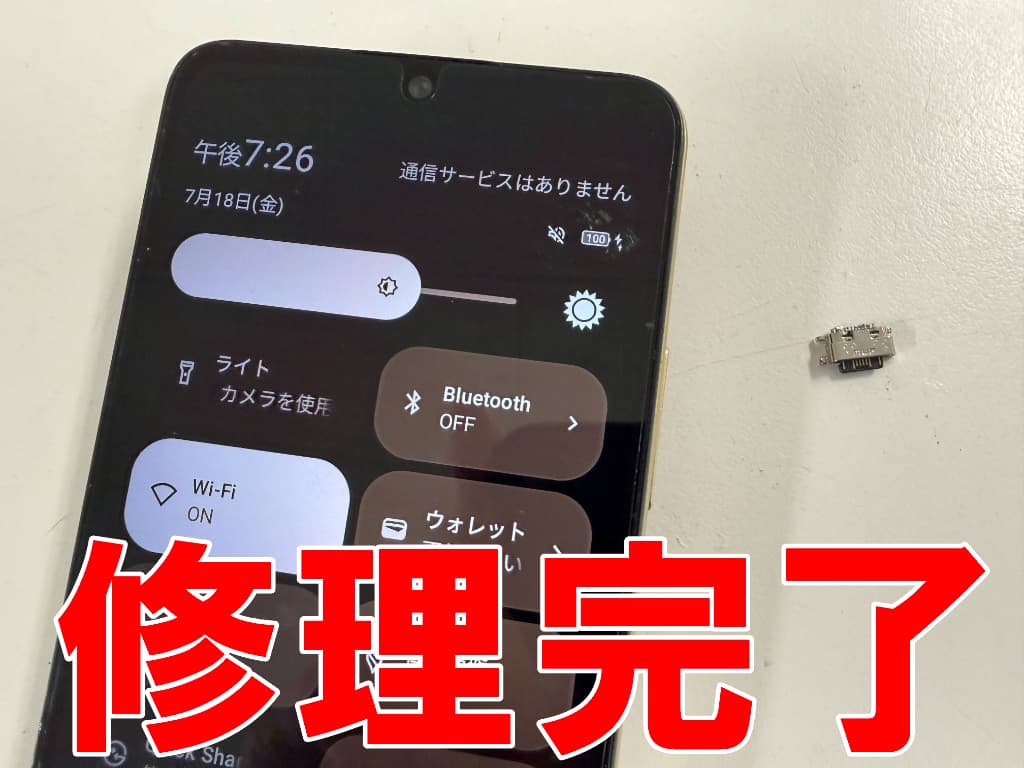

本体を組み上げたら
これでC60 Proの
充電部分の
交換修理完了です!
内部データを残したまま
復旧させられました。
・充電の反応が悪い
・充電出来ない
・充電口が腐食した
など、C60 Proの
充電部分の故障で
お困りの際は
データを消さずに
修理可能な
郵送修理ポストリペアへ
ご相談くださいませ!
メーカー名:OUKITEL
機種名:C60 Pro
症状:充電が出来ない
交換パーツ:タイプC USB充電端子
修理費用:その他スマホ充電口交換修理料金表
修理時間:60分
保証期間:3カ月間
