2026年04月16日

Z会タブレット(第2世代)の充電口交換で充電が出来ない故障が改善！データそのままお返し出来ます！

Z会専用タブレット(第2世代)の充電口修理ご依頼を頂きました。

今回お送り頂いた

Z会タブレット(第二世代)は

徐々に充電反応が悪くなり

ついには

一切充電出来ない状態に

なってしまったそうです。

当店で充電確認を行うも

全く無反応でした…。

それではZ会タブレット(第2世代)の

充電器挿し込み口の

修理を開始します！

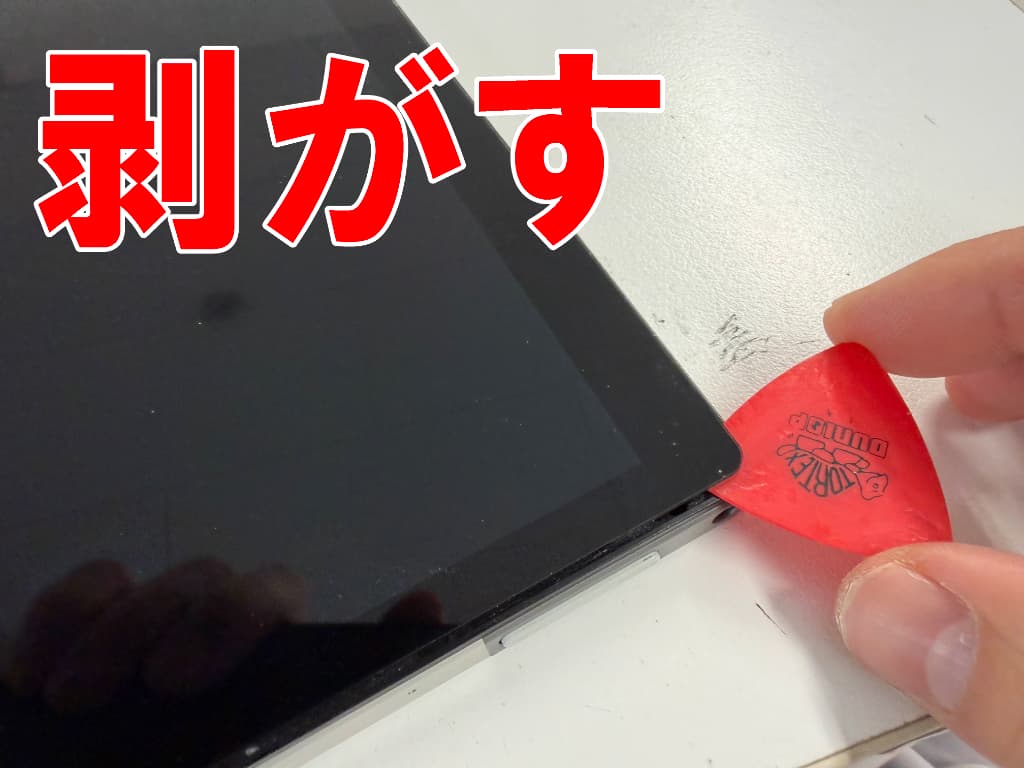

液晶画面と本体フレームとの粘着を剥がしている充電口交換中のZ会タブレット(第二世代)

Z会専用タブレット第2世代は

画面を剥がして

分解する機種です。

非常に強力に

本体フレームに

接着されており

そう簡単に

剥がすことが出来ません。

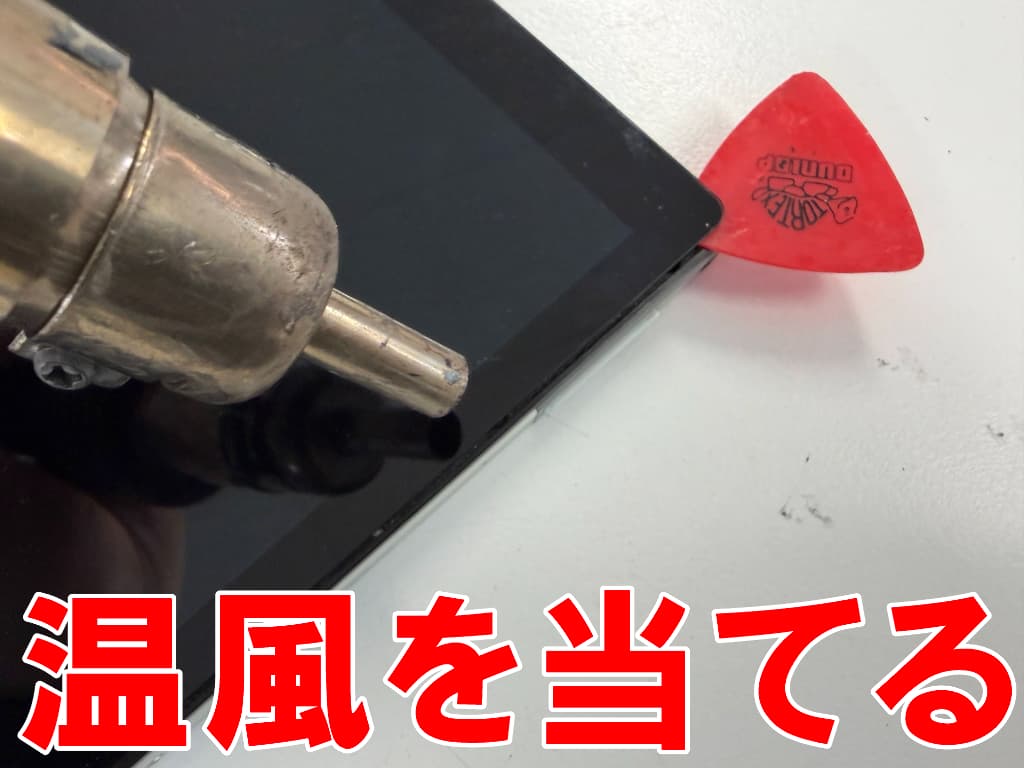

液晶画面に

温風を当てて

粘着を弱めます。

Z会タブレット第二世代は

画面パーツを

入手するのが

非常に困難です。

絶対にガラスを割らないよう

注意が必要です。

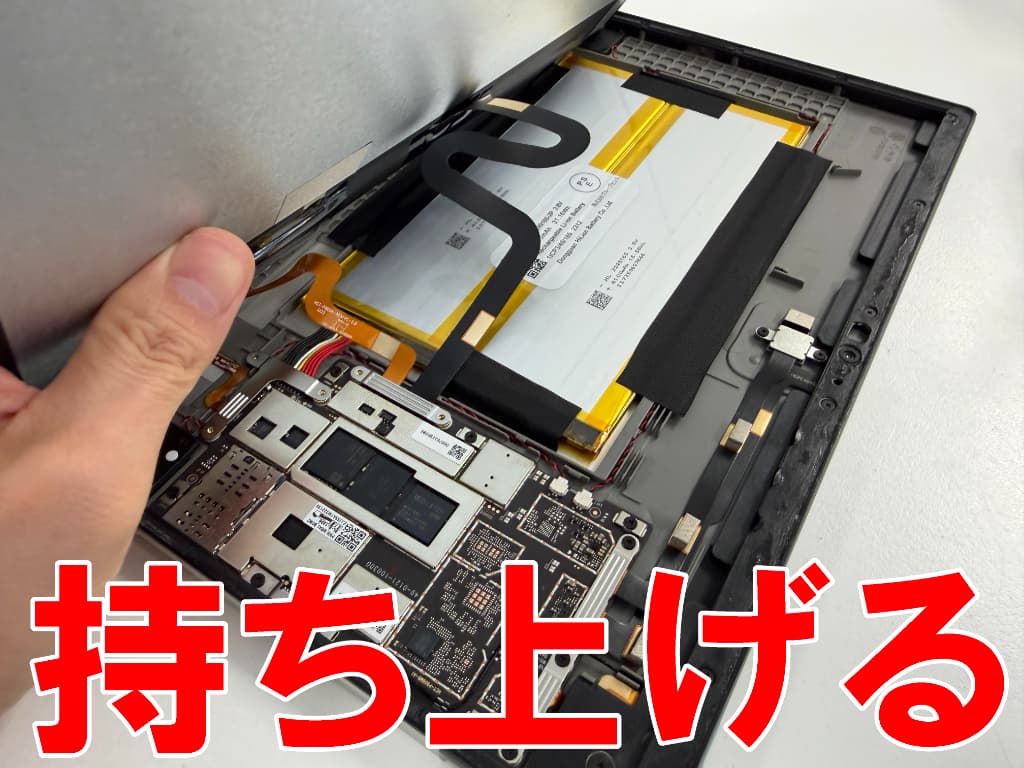

粘着を全て剥がすことで

画面を持ち上げられました。

Z会タブレット(第2世代)の

液晶画面は

2本のケーブルで

基板に接続されています。

ケーブルを断線させると

表示異常や

タッチ操作異常が

起こってしまいます。

持ち上げ過ぎに注意です。

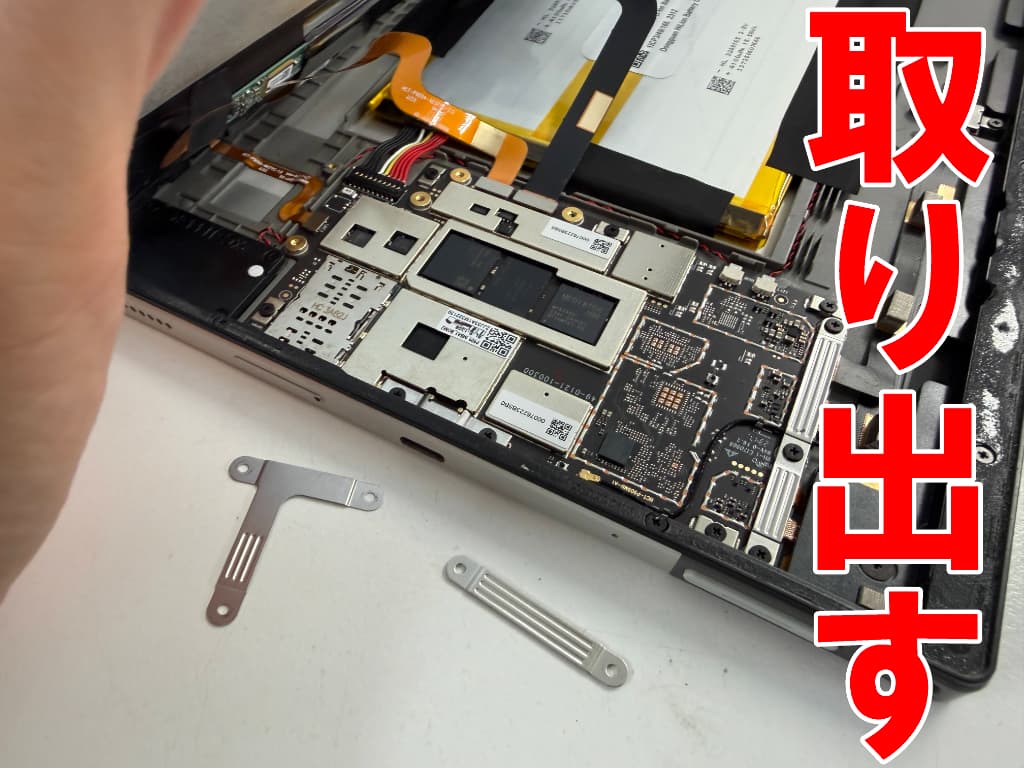

液晶画面を本体フレームのコネクタを固定した銀板を取り出した充電器挿し込み口交換修理中のZ会タブレット(第2世代)

Z会タブレット(第2世代)の

液晶画面や

バッテリーコネクタは

銀板で固定されています。

プラスネジを外すことで

銀板を取り出せました。

これでコネクタに

アクセス出来ます。

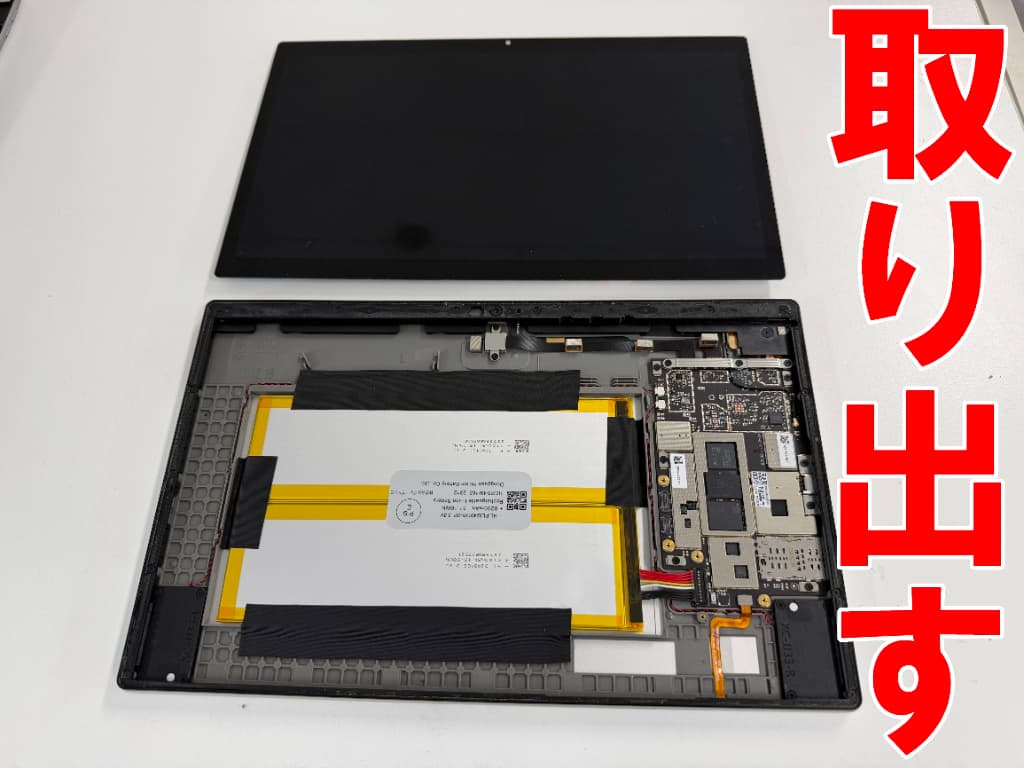

コネクタを外すことで

液晶画面を

取り出すことが出来ました。

Z-Kaiタブレット(第2世代)の

ドックコネクタは

基板の右端に

はんだ接続されています。

ドックコネクターを

交換するには

メイン基板を

取り出す必要があります。

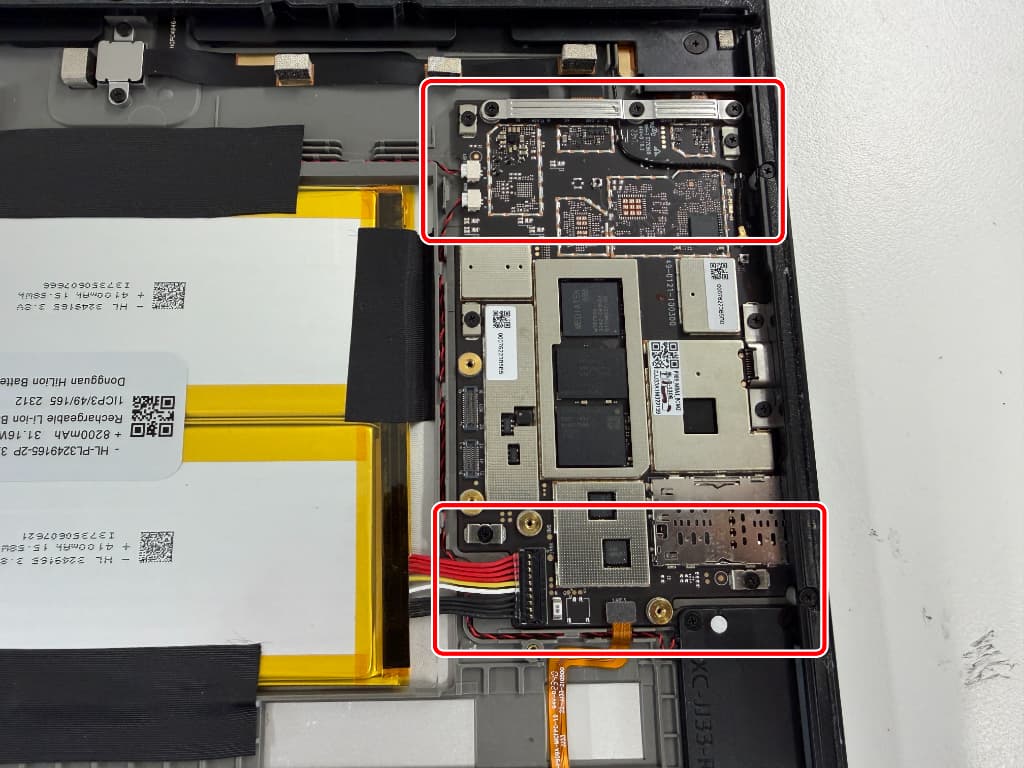

基板にコネクタ類が接続されている充電コネクタ交換修理中のZ会タブレット(第2世代)

Z会タブレット(第2世代)の

基板上には

複数のケーブルが

接続されています。

基板を取り出すには

これら全ては

外す必要があります。

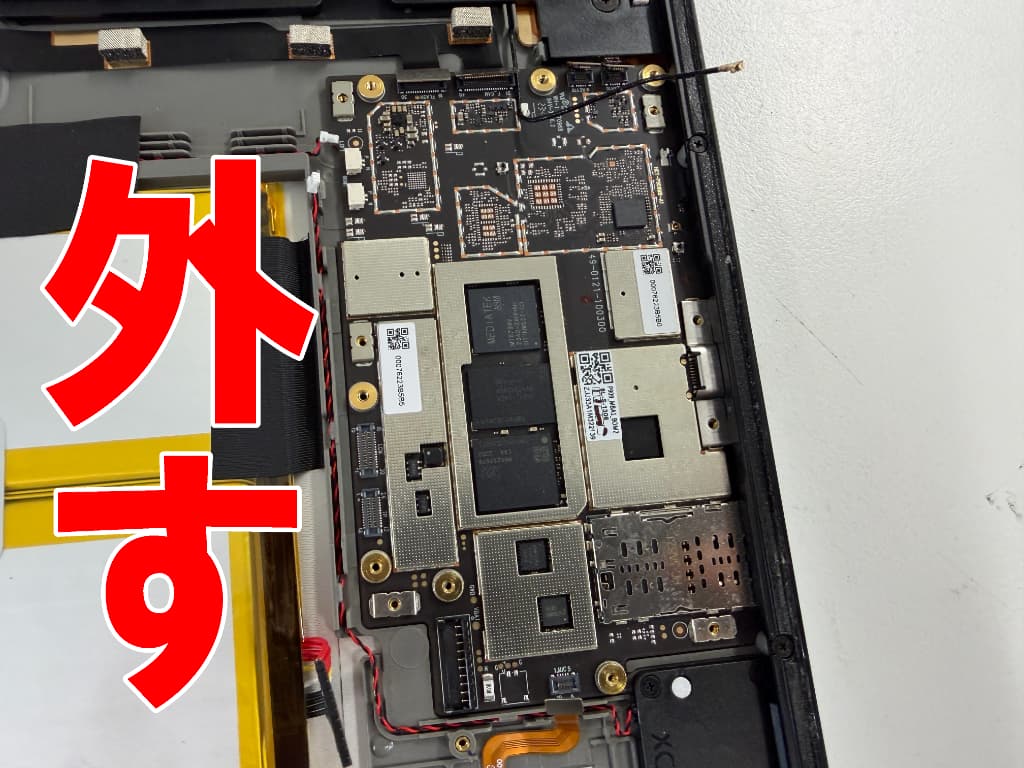

基板に接続されていたコネクタ類を全て外したﾄﾞｯｸコネクター修理中のZ会タブレット第2世代

プラスネジを外したり

ピンセットなどで

コネクタを引き抜きます。

Z会タブレット(第2世代)は

特に上部に

コネクタが集中しています。

全てのコネクタを

外すことで…

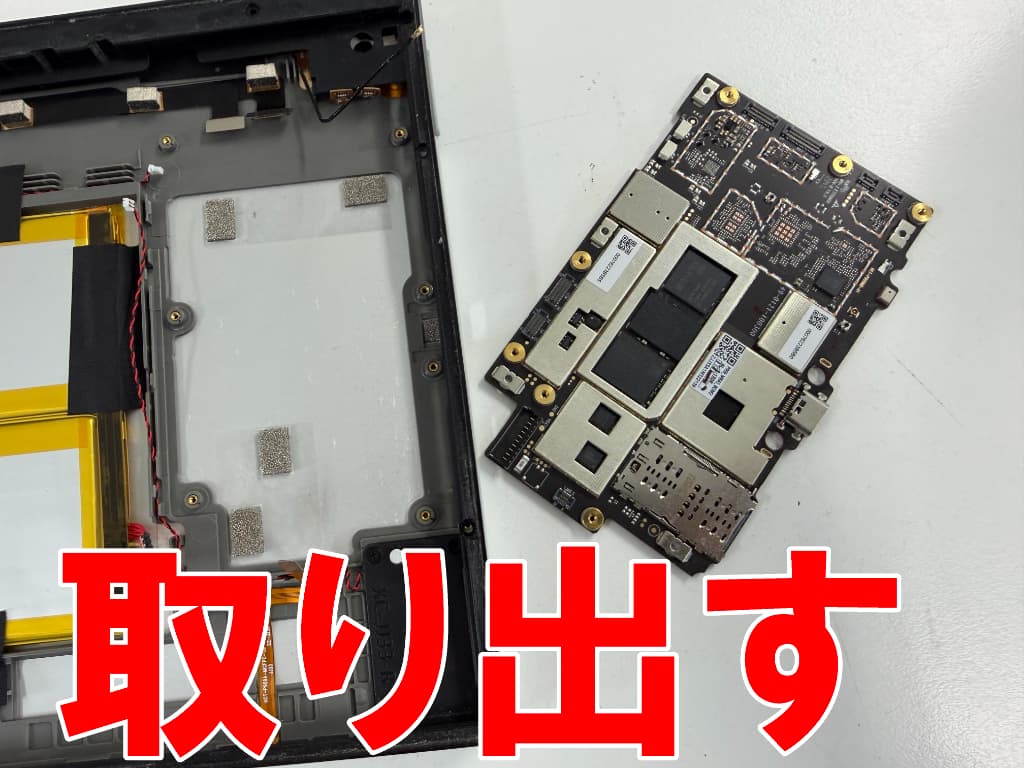

本体フレームから基板を取り出した充電口交換中のZ-Kai タブレット(第2世代)

基板を取り出せました。

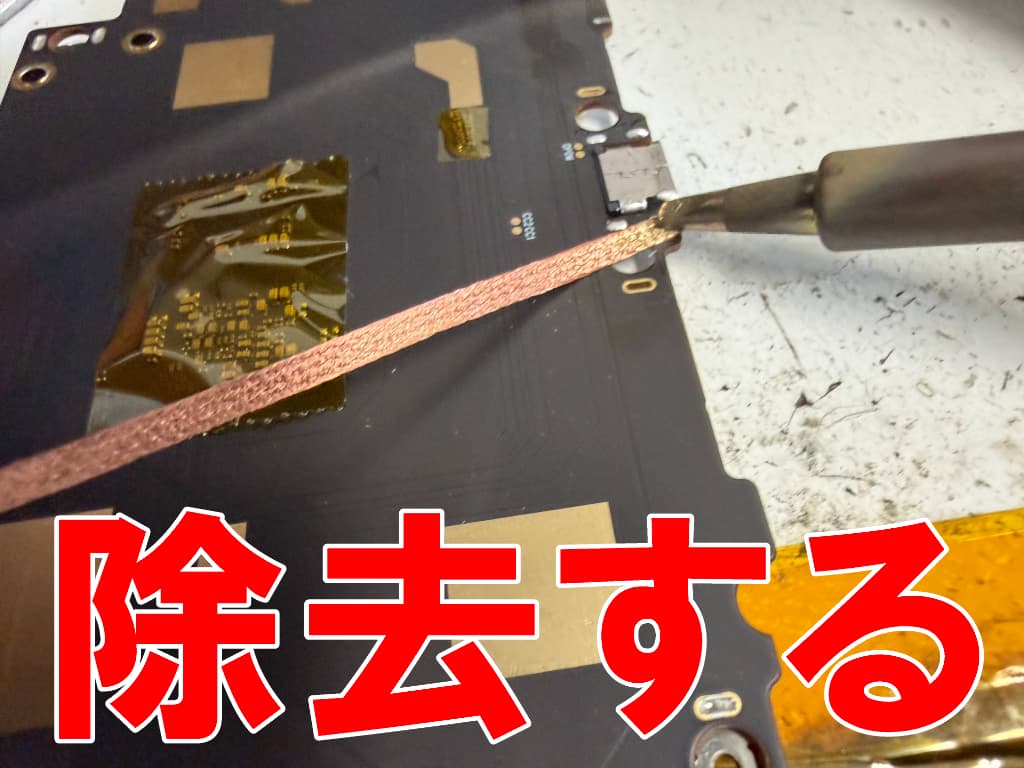

Z会タブレット(第2世代)の

故障した充電器挿し込み口を

取り出す為に

まずははんだを除去します。

Z会タブレット(第2世代)の

充電器差し込み口は

左右に2か所ずつ

中央に12か所

合計16か所の

はんだの接点があります。

はんだ小手や

ヒートガンを使って

全てのはんだを外します。

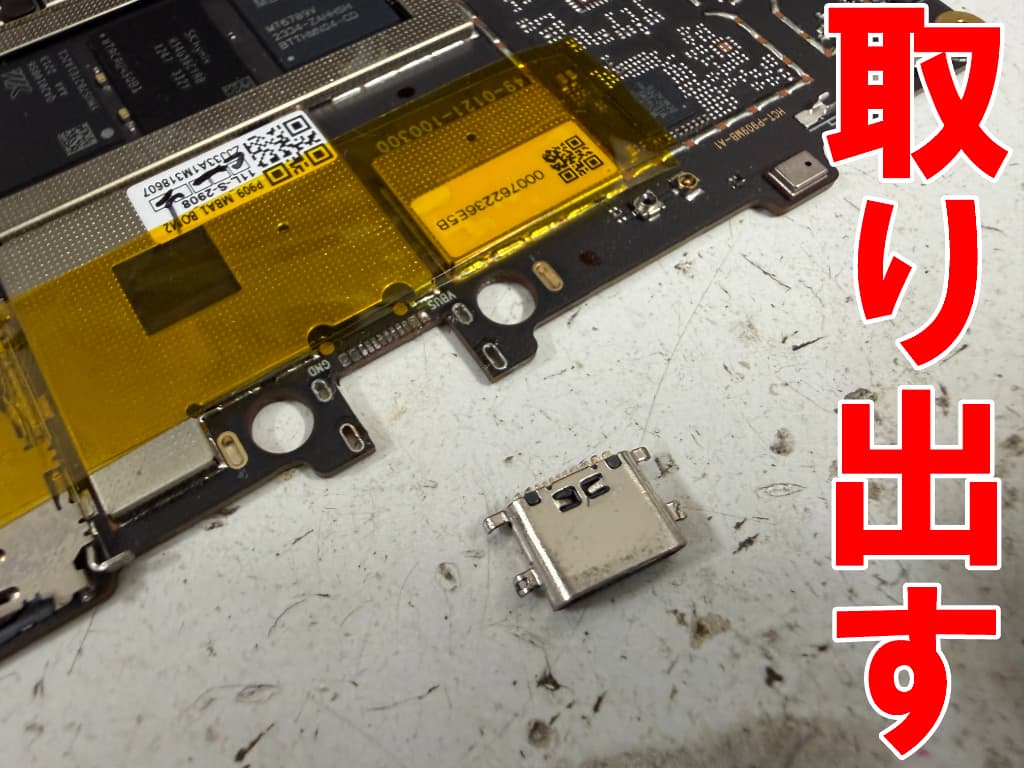

故障したタイプC USBコネクタを基板から取り出したZ-kaiタブレット(第二世代)

はんだを外すことで

故障した充電ポートを

取り出すことが出来ました。

今回お送り頂いた

Z会専用タブレット(第2世代)は

一部充電コネクタが

基板から剥がれていました。

これにより正常に

充電できなくなっていました。

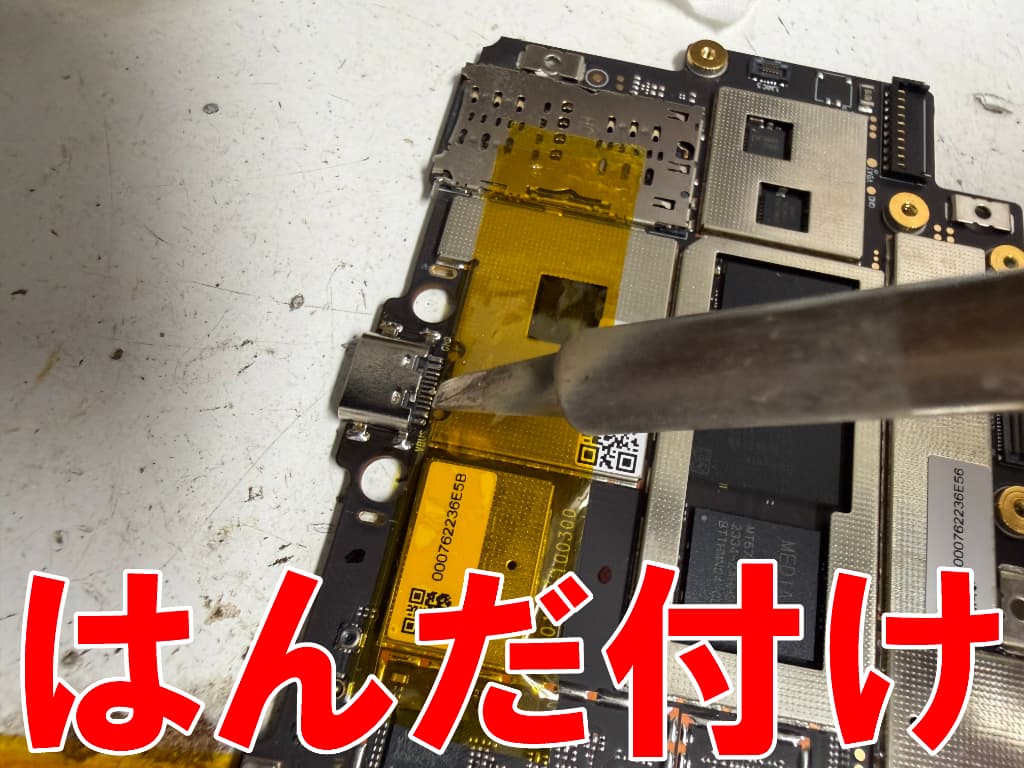

新品のType-C USB充電コネクタを基板に接続しているZ会タブレット(第2世代)

新品のType-C USB端子を

はんだに乗せて

位置を調整します。

正常な位置に

セット出来たら

はんだ小手を使って

基板に接続します。

今回お送り頂いた

Z会タブレット(第2世代)は

修理前に

一切充電反応が

でなかったのですが…

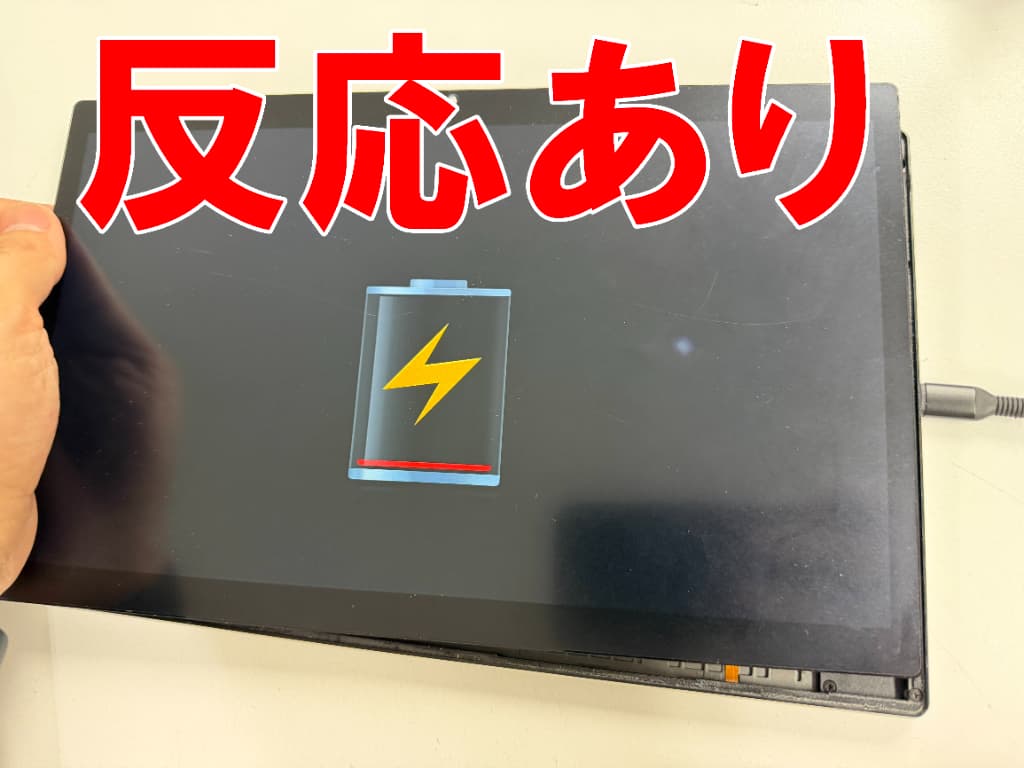

充電口を交換することで充電反応が出るよう改善しているZ-Kai タブレット第2世代

タイプC USB端子を

新品に交換することで

充電反応が出るようになりました！

やはり単純な

充電口故障だったようです。

充電反応が出ることを確認したら

本体を組み上げます。

画面を本体フレームに

しっかりと接着したら

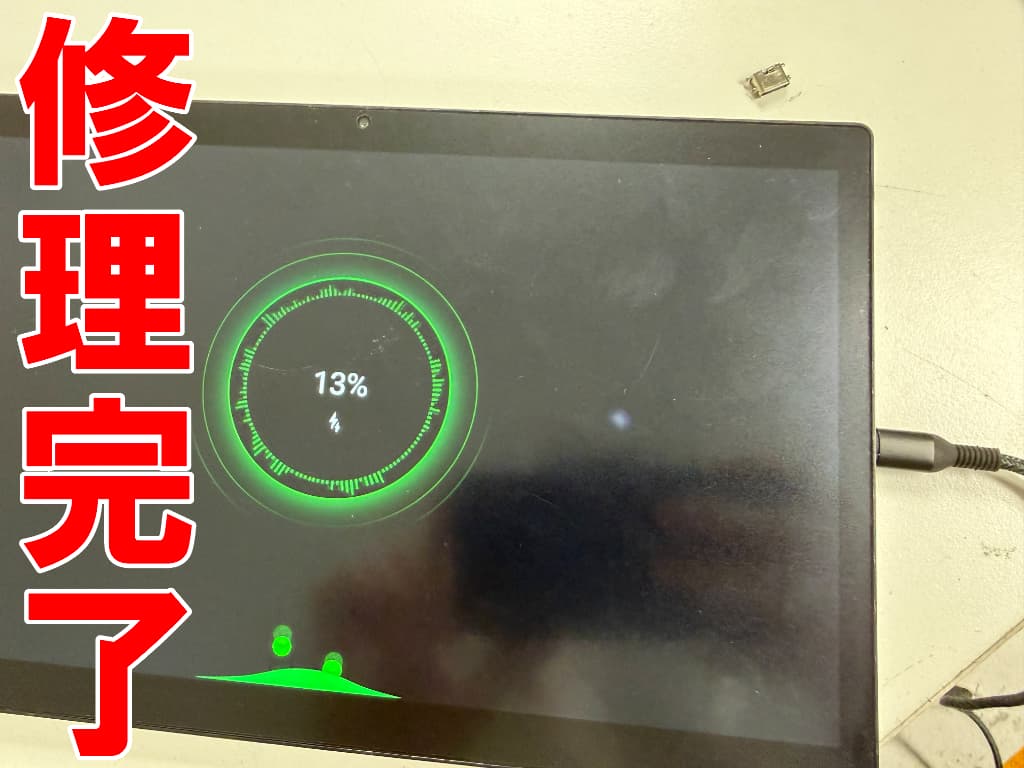

これでZ会タブレット(第2世代)の

充電口交換修理完了です！

元々充電残量がなく

電源が入らない状態でしたが

この通り充電残量が増えて

電源が入るようになりました。

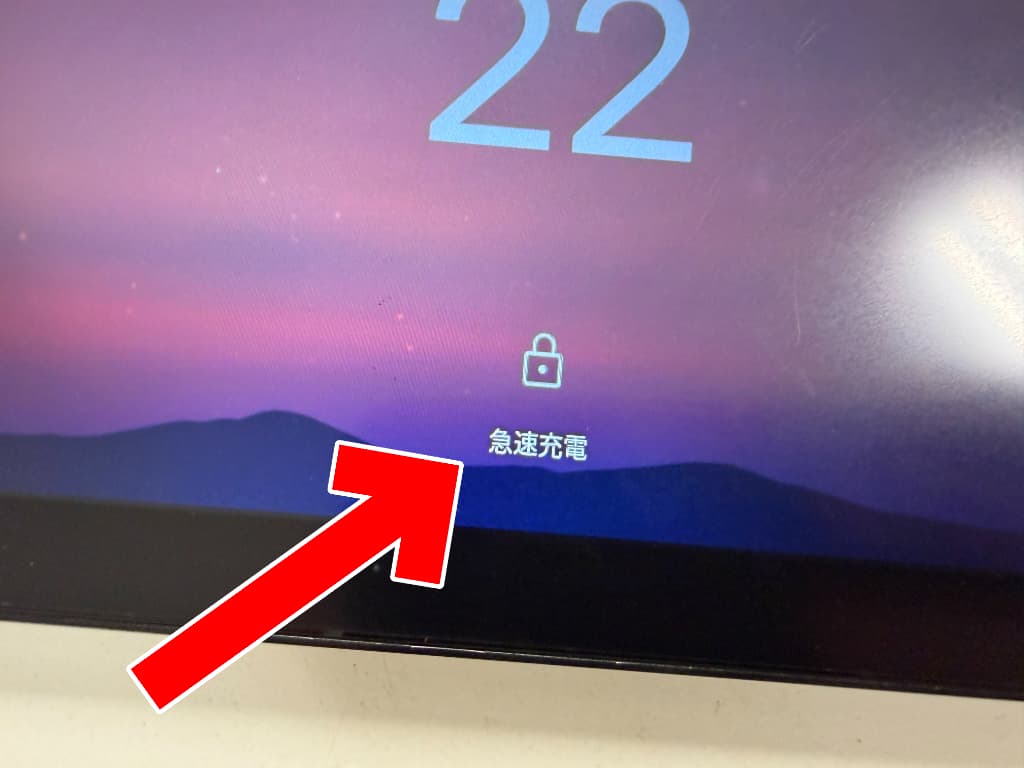

Type-C to Type-Cの

専用ケーブルを使用することで

急速充電も

出来るようになっています。

今回ご紹介させて頂いたように

郵送修理ポストリペアなら

Z会タブレット(第2世代)の

充電口故障にも

難なく対応可能です。

・充電反応が悪い

・充電口がグラグラ揺れる

・充電端子が欠けている

・充電反応があるのに充電残量が増えない

など、Z会タブレット(第二世代)の

充電口故障でお困りなら

ぜひ郵送修理ポストリペアへ

ご相談くださいませ！

お問い合わせ

メーカー名：株式会社Z会/株式会社ワコム

機種名：Z会タブレット第2世代

型番：Z0IC1

症状：充電が出来ない、電源が入らない

交換パーツ：Type-C USB充電端子

修理費用：その他タブレット充電コネクタ修理料金表

修理時間：60分

保証期間：3カ月間
