2022年01月10日

Xperia XZ2 Compact(SO-05K)画面交換修理費用が安い！液晶表示が揺れる症状がデータそのまま改善！

Xperia XZ2 Compactの画面交換修理ご依頼を頂きました。

Xperia画面交換修理料金表

見た目には何も異常がありません。

異常が起こっているのは画面の下部です。

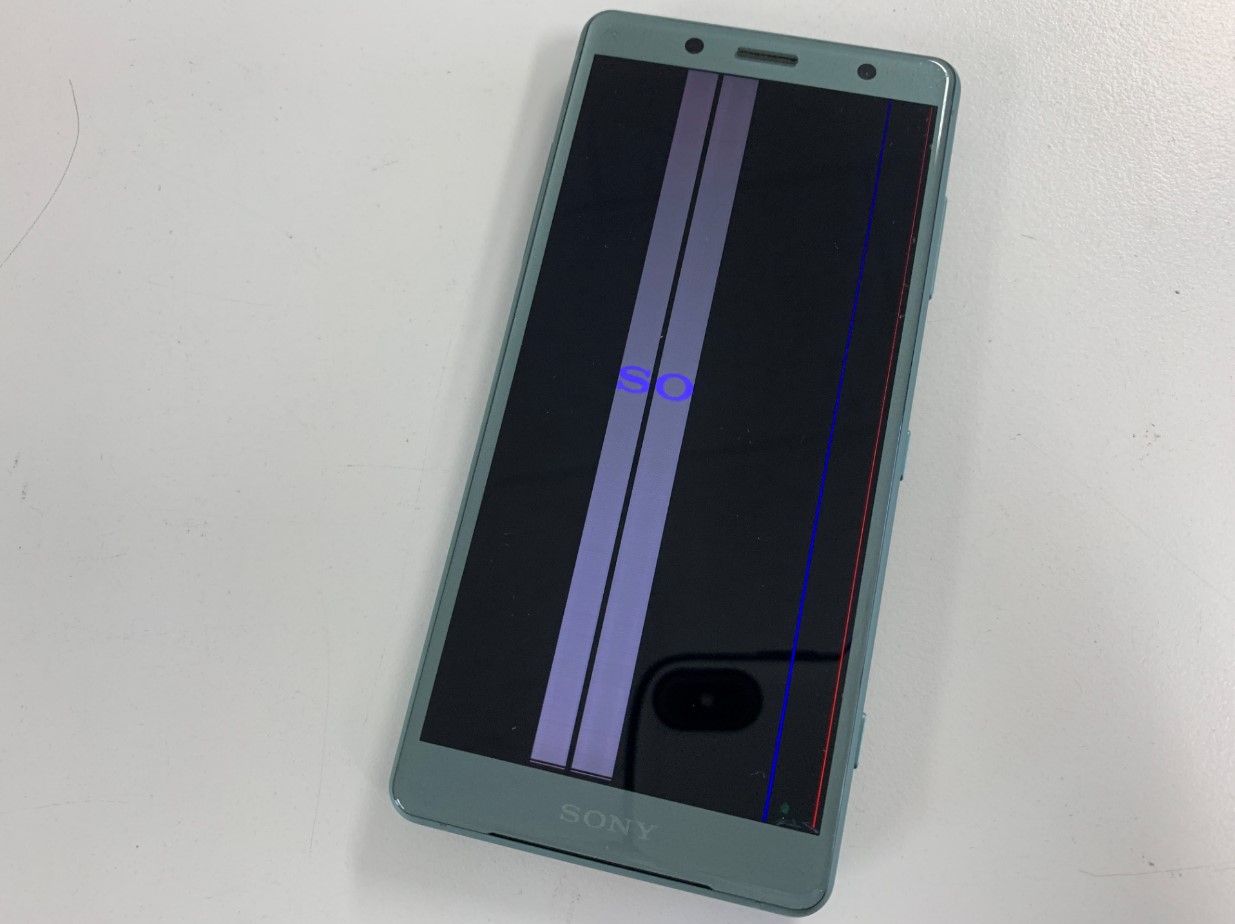

画面を表示させてみると…

この通り、表示がブレてしまっています。

画面上部に異常はありません。

半分から下の画面が揺れていて、文字がほとんど判読できなくなっています。

このような液晶表示異常は画面交換することで改善させることが出来ます。

今回はXperia XZ2 Compactの画面交換について解説させて頂きます。

Xperia XZ2 Compact画面交換修理

【使用する工具】

ヒートガン(設定温度250度)

クラフトナイフ(平刃)

ピック

ピンセット

ヘラ

分解前にまずは電源を落とします。

電源ボタンを長押しすると…

画面の右端からアイコンが出てきます。

一番上の「電源を切る」をタップすることで…

シャットダウンさせることが出来ます。

電源を切ったら作業開始です！

①画面を持ち上げる

Xperia XZ2 Compactは画面を剥がして分解します。

画面は本体フレームに強力に接着されているので…

ヒートガンで温風を当てて粘着を弱めます。

20秒ほど温風を当てたら…

画面と本体フレームの間にクラフトナイフを挿します。

これで出来た隙間に…

ピックを挟みます。

クラフトナイフを抜いて…

挟んだピックから離れた箇所に温風を当てます。

粘着を弱めたら…

ピックをスライドさせる、という手順で画面と本体フレームの粘着を切っていきます。

画面一周の粘着を切ることで…

画面を持ち上げることが出来ました。

②画面を取り出す

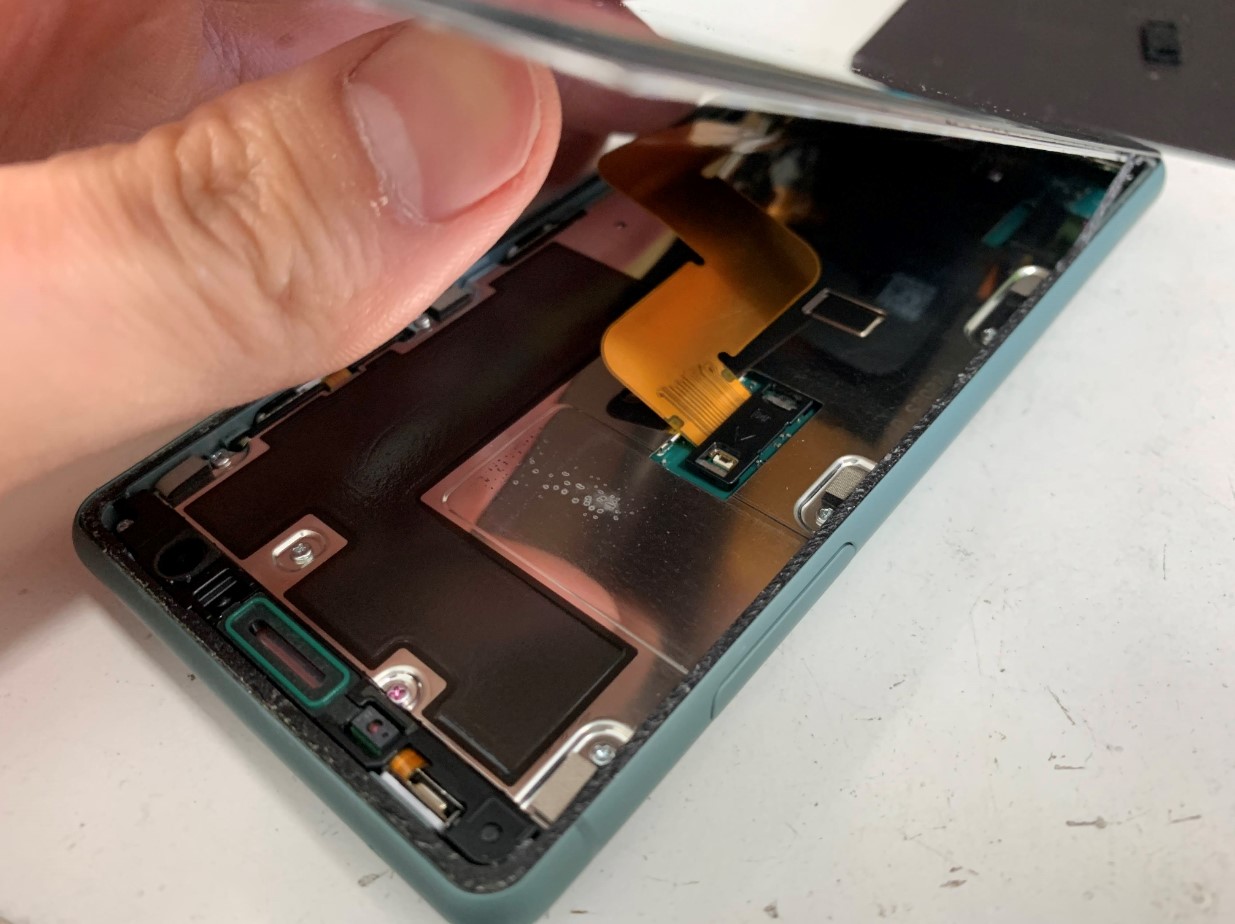

画面パーツを持ち上げると…

このように基板に接続されています。

接続部分を見てみると…

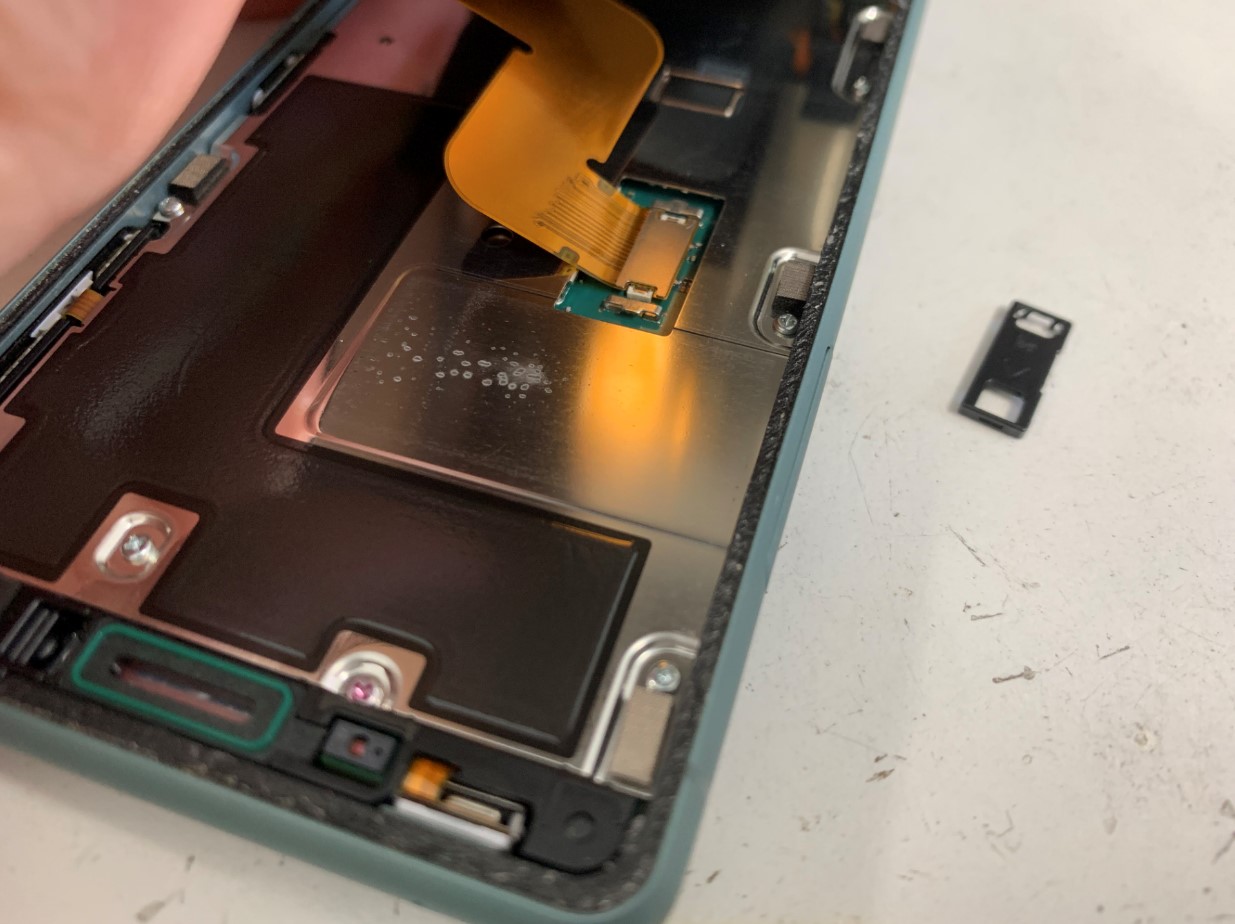

プラスチックパーツで固定されています。

プラスチックパーツはツメで引っかかっているだけなので…

ピンセットを引っ掛けて…

上に持ち上げることで取り出すことが出来ます。

これで画面パーツのコネクタがむき出しになるので…

プラスチック製のヘラを引っ掛けて…

持ち上げることでこのように外すことが出来ました。

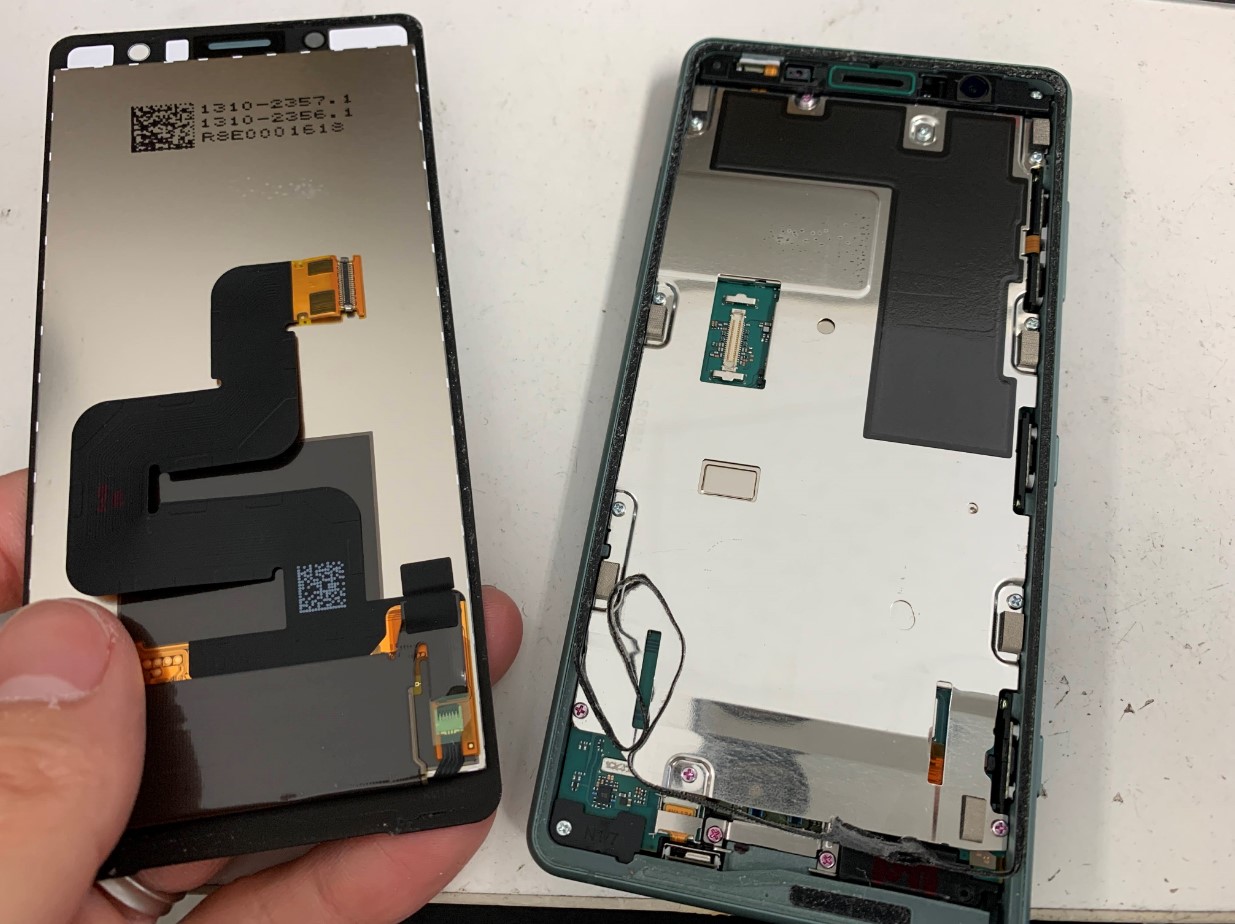

これで画面パーツを取り出すことが出来ます。

③イヤーメッシュを移植する

Xperia XZ2 Compactは画面側にイヤーメッシュが付いています。

接着されているので、クラフトナイフなどを使って…

このように剥がします。

剥がしたイヤーメッシュは…

新品の画面パーツへと移植します。

④表示確認を行う

新品の画面パーツを本体に接続して表示が改善するか確認を行います。

コネクタの位置を合わせて…

上から押さえつけることで接続することが出来ます。

ズレた場所でコネクタを押さえると本体側のコネクタが損傷します。

基板を損傷させると画面が点灯しないなど、重大な故障となるので注意が必要です。

画面パーツを接続出来たら…

電源ボタンを長押しして起動確認を行います。

表示を確認してみると…

この通り、画面表示が揺れる症状が改善しています！

タッチ操作にも問題ありませんでした。

ここまで確認したら本体を組み上げます。

⑤本体を組み上げる

画面パーツのコネクタを…

プラスチックパーツで固定します。

位置を合わせて上から押さえつけることで…

この通り固定することが出来ました。

本体内の作業はこれで完了です。

後は本体フレームの粘着テープを新品に貼り替えて…

画面を接着します。

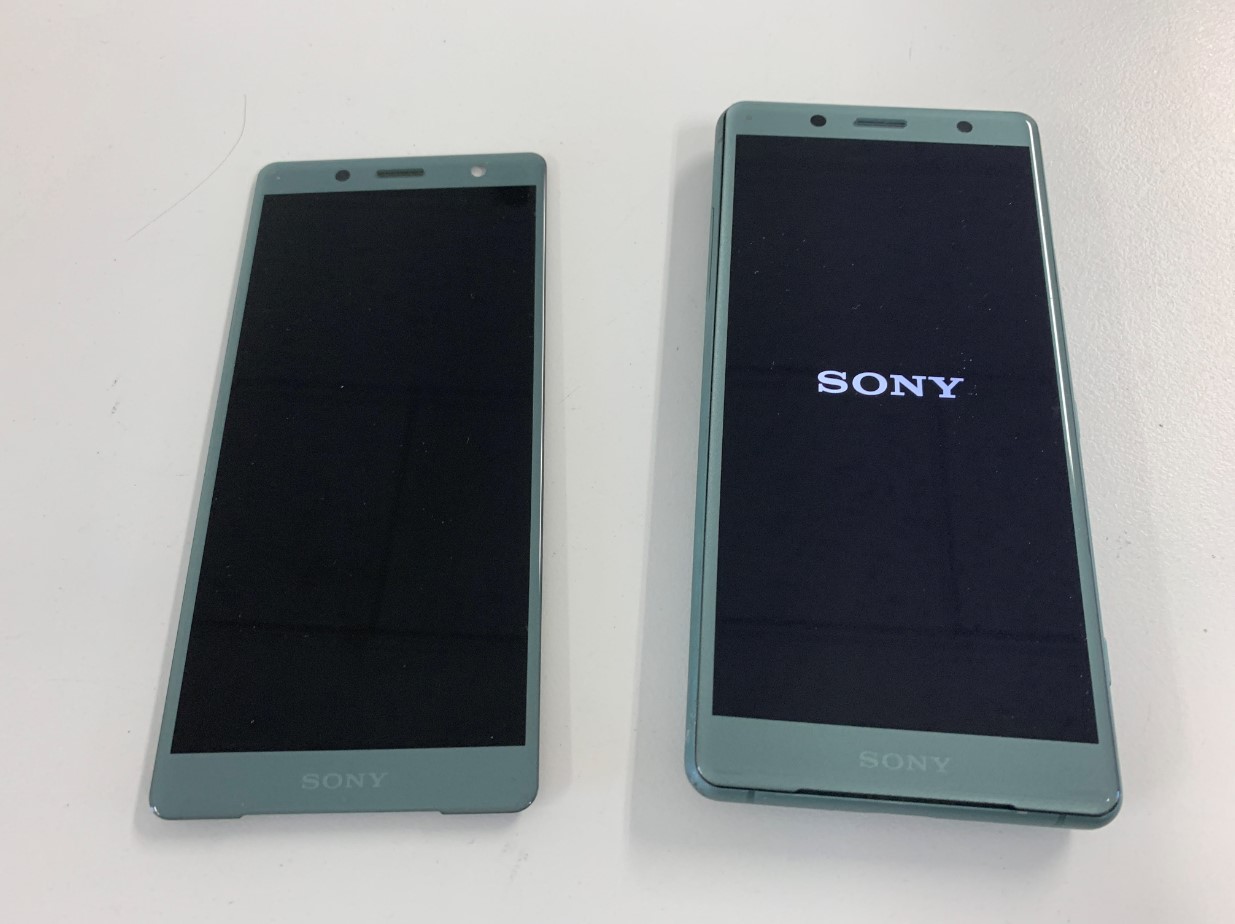

これでXperia XZ2 Compactの画面交換修理の完了です！

郵送修理ポストリペアではXperiaシリーズの修理を幅広く、かつ安価で承っております。

今回の様な画面表示異常はもちろん、バッテリー劣化などお困りの際はぜひご相談くださいませ！
