M50 Proの充電口修理ご依頼を頂きました。
M50 Proは
2023年8月10日に発売された
テクラスト社製格安タブレットです。
今回お送り頂いた
M50 Proは…
WORKS
修理実績
これまでに行った修理についてご紹介します。
2026年02月17日
M50 Proの充電口交換で充電が出来ない故障が改善！TECLAST社製タブレットもデータ消さずに修理可能！

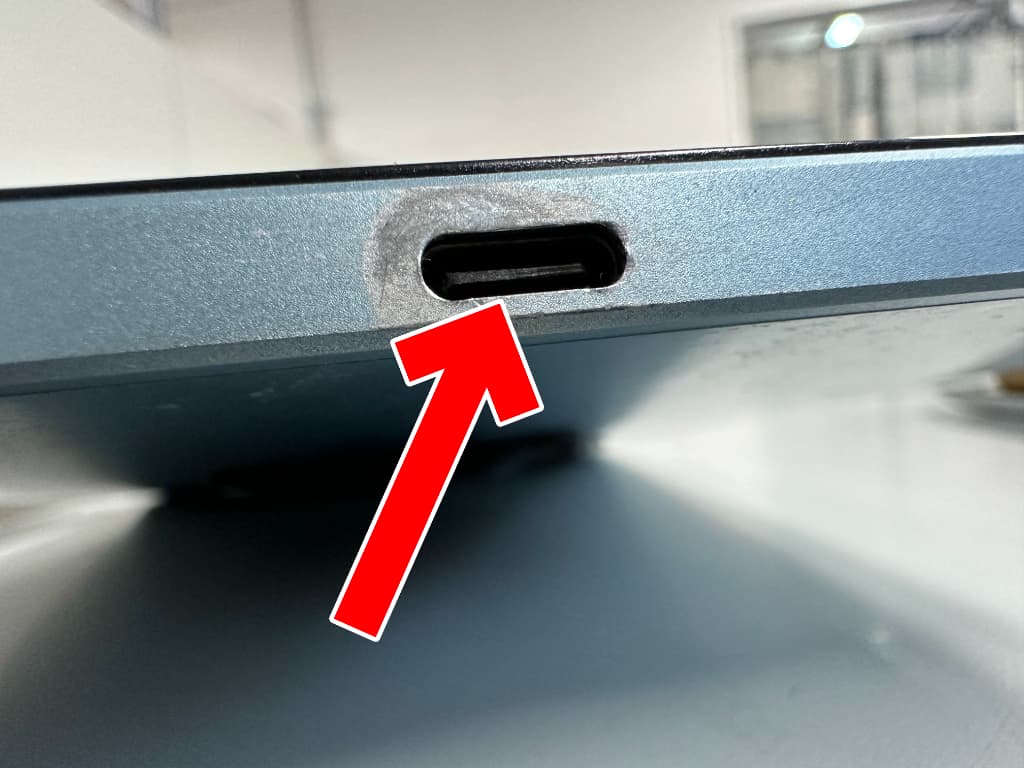

タイプC 充電器挿し込み口が
見るからに劣化していました。
そして充電ケーブルを挿すと
グラグラと大きく揺れます。
M50 Proは
充電器差し込み口が
サブ基板に
はんだ付けされています。
恐らくはんだがほぼ取れており
それにより
通電しないのかと思われます。

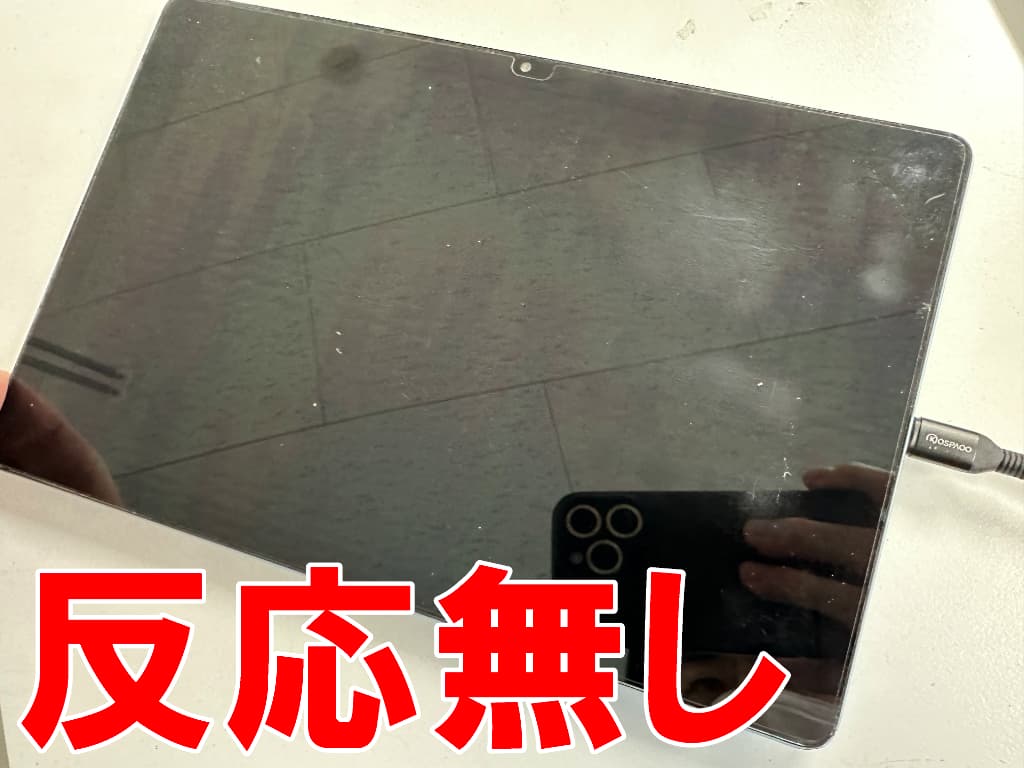

実際に当店の充電器を挿しても
一切反応しません。
それでは今回は
M50 Proの
ドックコネクタ修理を行います！
まずは画面パーツを
本体フレームから取り出す作業です。
M50 Proの
フロントパネルは
本体フレームに
ツメで固定されています。

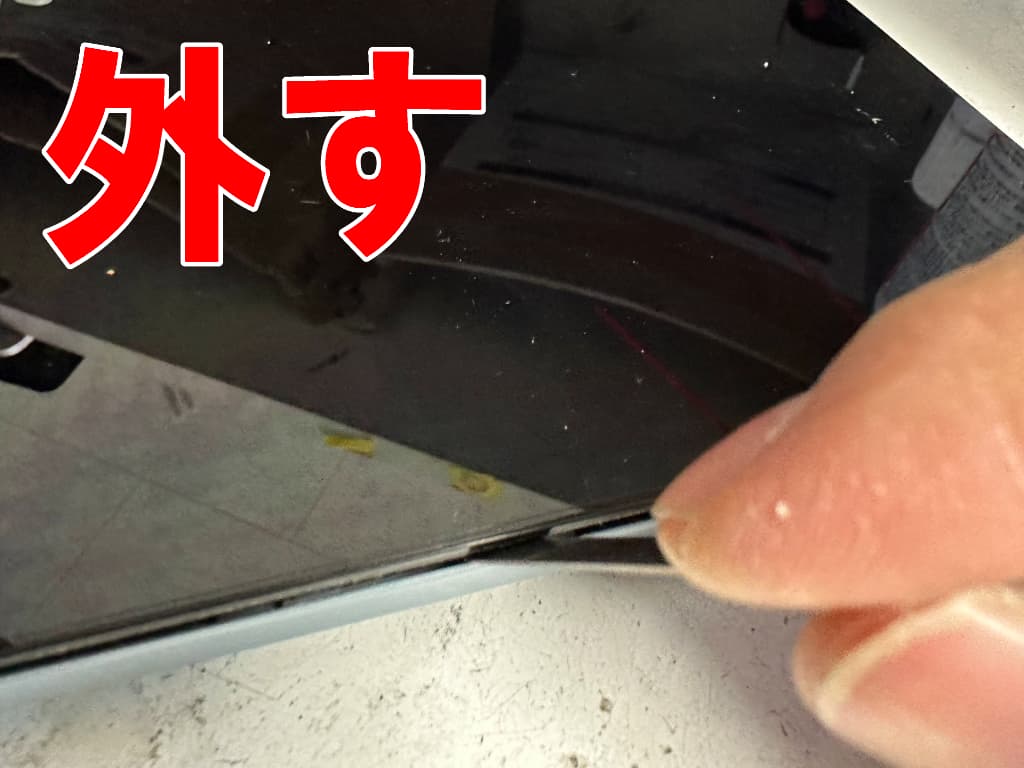

ヘラを使って
画面パーツと
本体フレームとの
固定を解除します。

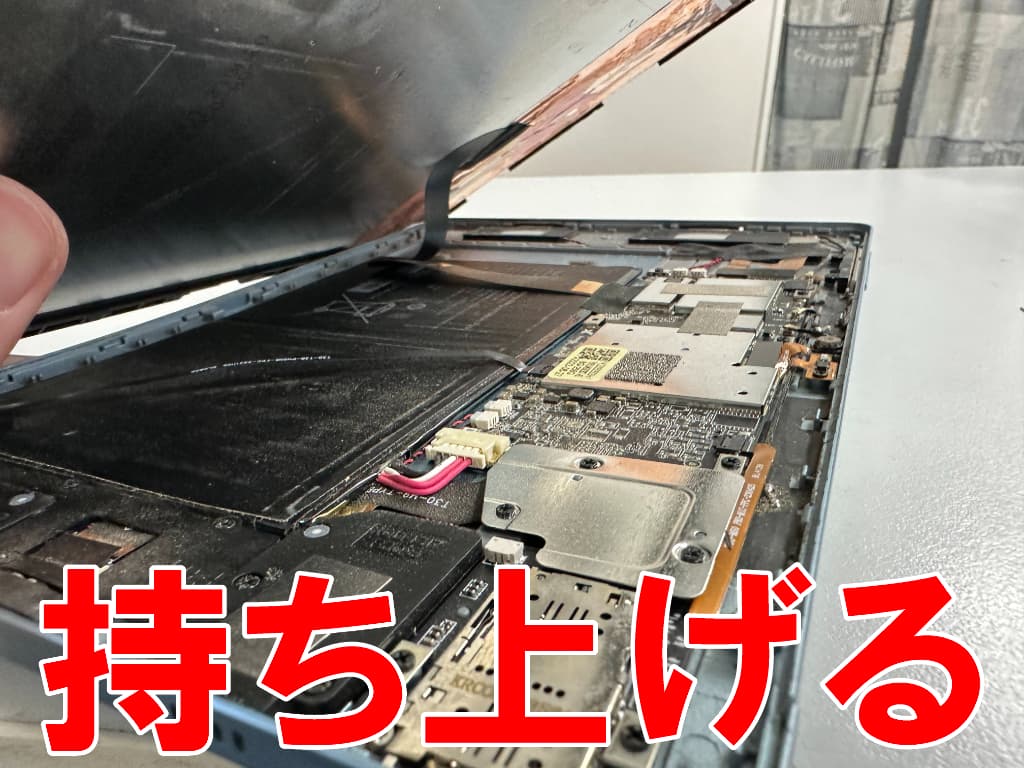

全てのツメを外すことで…
画面パーツを持ち上げられました。
TECLAST M50 Proの
フロントパネルは
薄いケーブル1本で
基板に接続されています。
画面パーツを持ち上げ過ぎると
ケーブルが断線するので
注意が必要です。

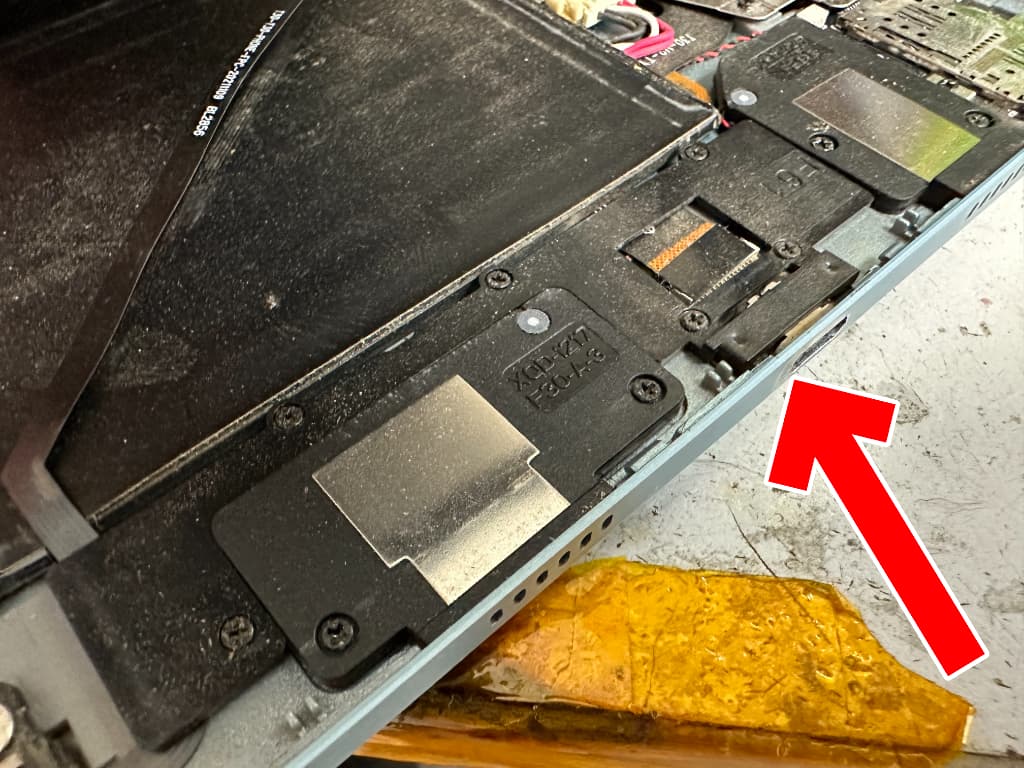

M50 Proの
充電コネクタは
本体端に収まっています。
プラスチックパーツに
覆われているので
まずは周辺の
プラスネジを外して…

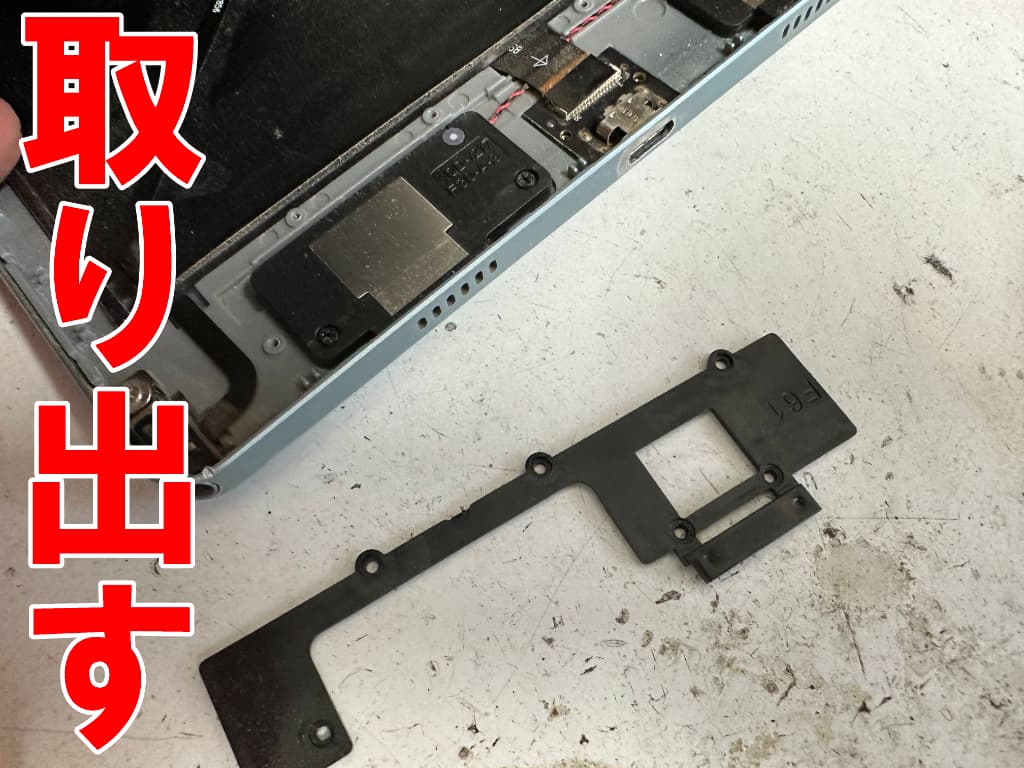

サブ基板を覆った
プラスチックパーツを取り出します。
M50 Proの
充電口基板には
ケーブルが接続されています。
コネクタ部分の
ツメを起こして
固定を解除します。
この通り
充電口基板を
取り出せました。
M50 Proの
Type-C USB充電端子は
サブ基板に
はんだ付けされています。
ここからははんだ作業です。
M50 Proの
タイプC USB端子は
無数のはんだの接点で
充電口基板に
接続されています。

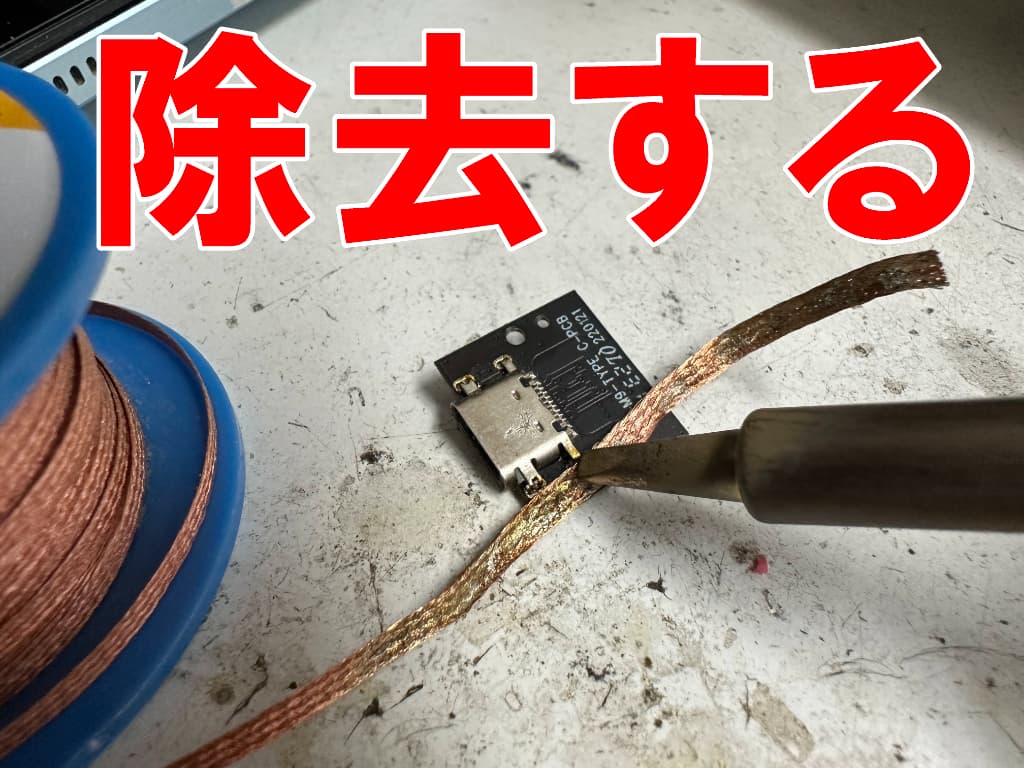

余分なはんだを
はんだ吸収線で
除去します。
後はヒートガンで
軽く温風を当てれば…

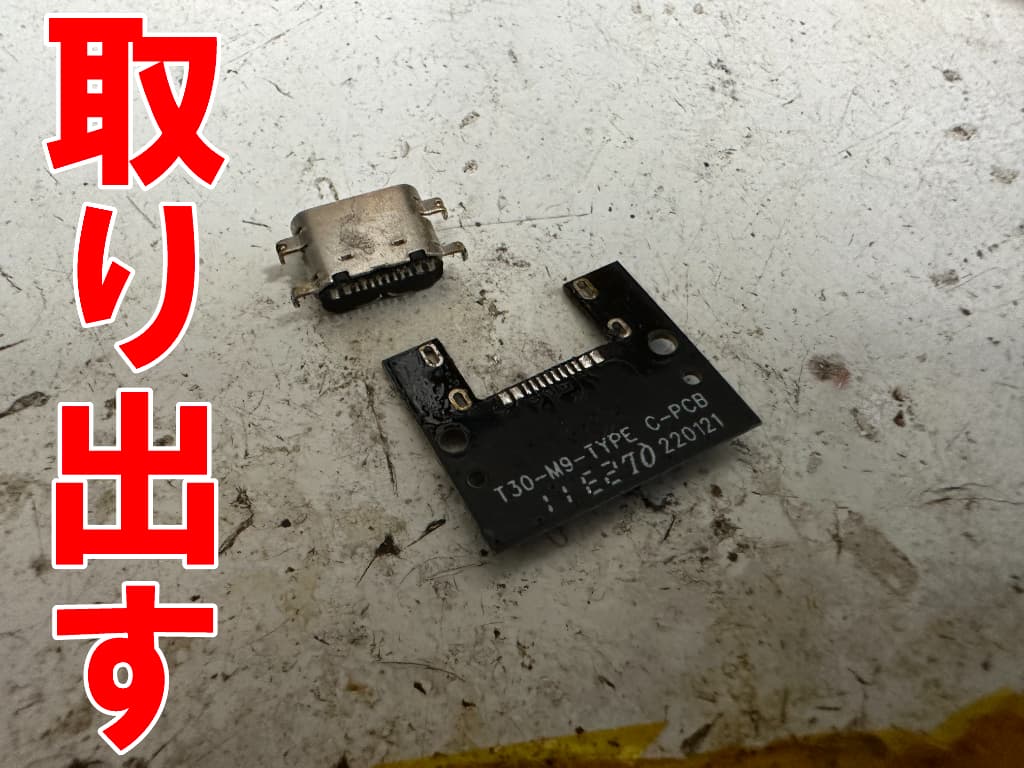

故障した充電ポートを
取り出せました。
M50 Proの
充電部分の
はんだの接点は
12か所あります。

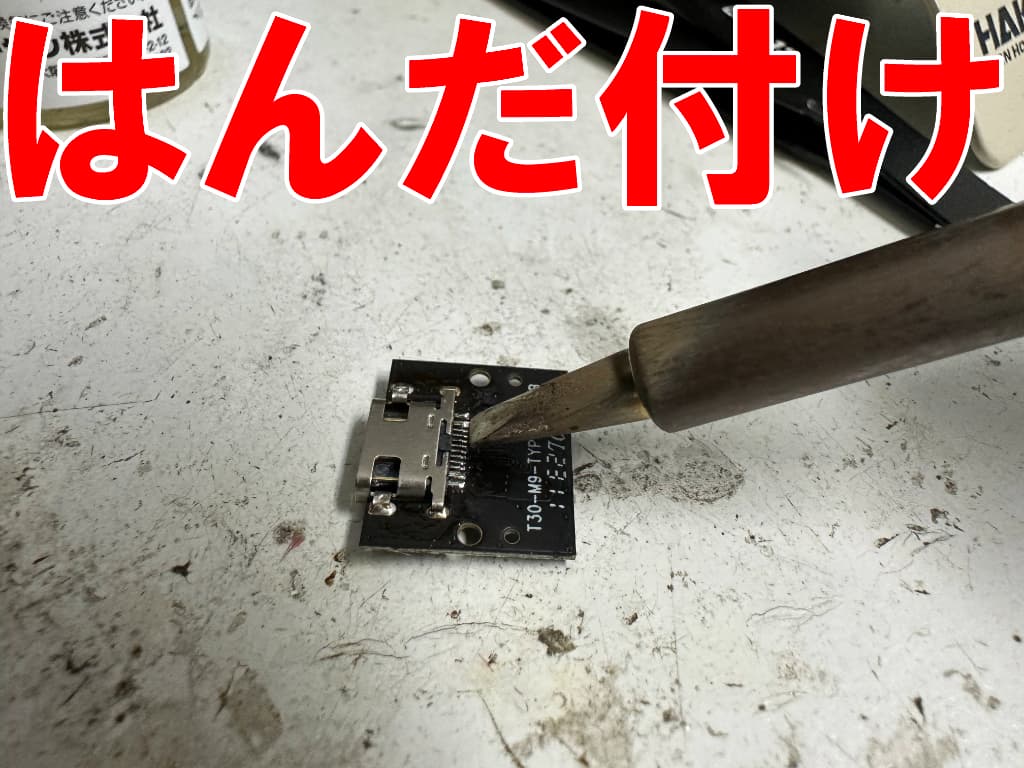

はんだ小手で
接点を整えたら
新品のUSB端子を
サブ基板に接続します。
M50 Proの
はんだの接点は
隣同士1mmも
隙間がありません。
はんだブリッジすると
充電出来ないので
慎重に慎重に
はんだ作業を行います。
はんだ接続が完了したら
充電確認を行います。
今回お送り頂いた
M50 Proは
修理前は一切反応が
ありませんでした。

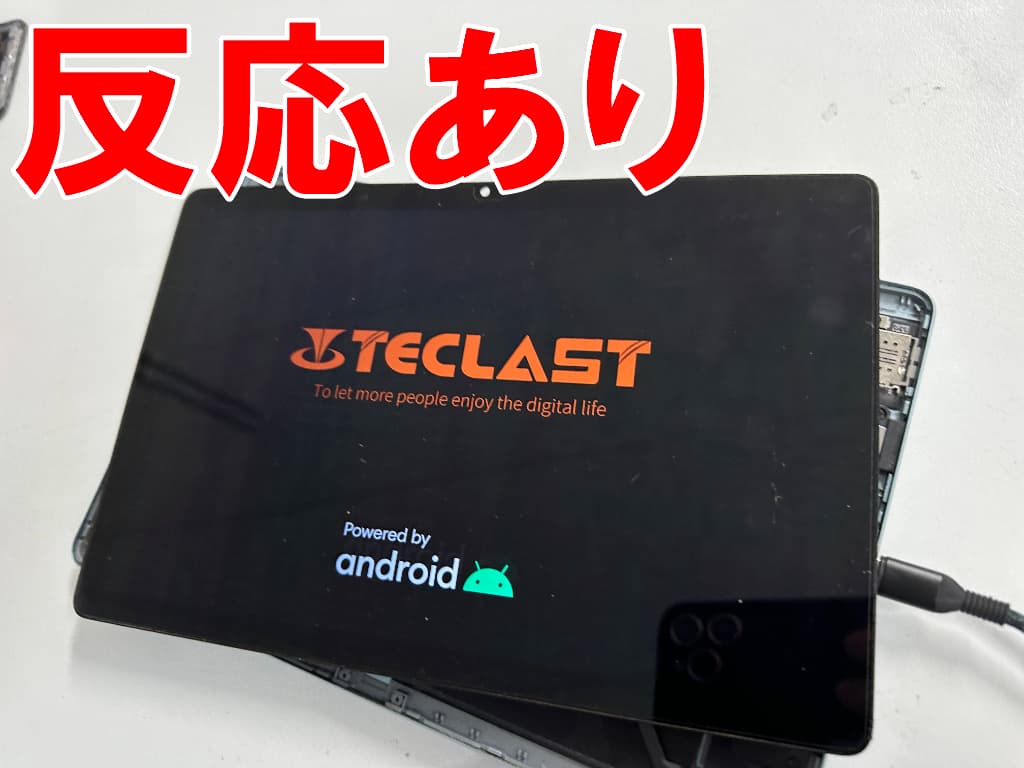

修理後、
充電ケーブルを挿すと
Teclastのロゴが表示され
しっかりと充電が溜まっています。
充電確認に問題がなければ
そのまま本体を組み上げます。

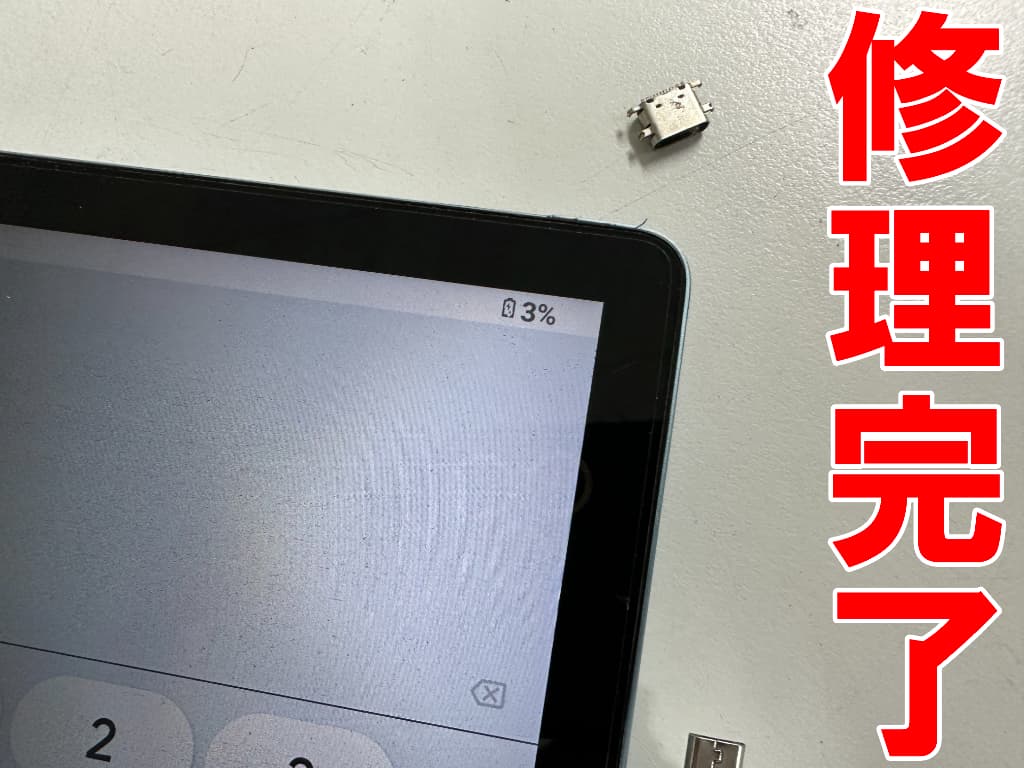

これでM50 Proの
充電部分修理完了です！
電源が入って
操作も問題ありません。
データも全て残った状態です。
今回ご紹介させて頂いた通り
郵送修理ポストリペアなら
M50 Proの充電部修理も
難なく対応出来ます。
・充電時の接触が悪い
・充電できない
・充電口の端子が破損した
など、M50 Proの
充電口故障でお困りなら
郵送修理ポストリペアへ
ご相談くださいませ！
メーカー名：TECLAST
機種名：M50 Pro
症状：充電不可
交換パーツ：Type-C USB充電端子
修理費用：その他タブレットドックコネクタ修理料金表
修理時間：40分
保証期間：3カ月間
