FOSSiBOT F109というタフネススマホの充電口修理ご依頼を頂きました。
FOSSiBOT F109は
2024年9月25日に発売され
タフな見た目に
10600mAhの超大容量バッテリーを
搭載しています。
今回お送り頂いたF109は…
WORKS
修理実績
これまでに行った修理についてご紹介します。
2026年02月01日
FOSSiBOT F109の充電口交換で充電が出来ない故障が改善！USB端子破損は発火の可能性があるので要注意！

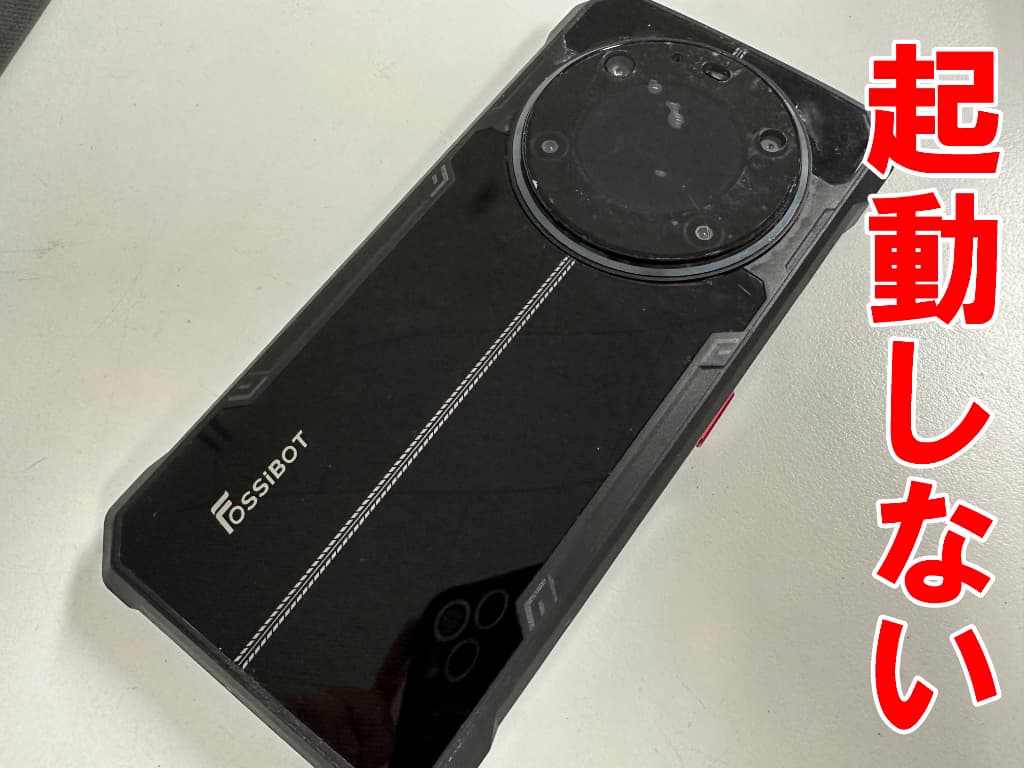

充電出来ないようになり
今は起動不可になっていました。
F109のような
超大容量バッテリーを搭載しても
充電が出来なくなってしまっては
意味がありません。

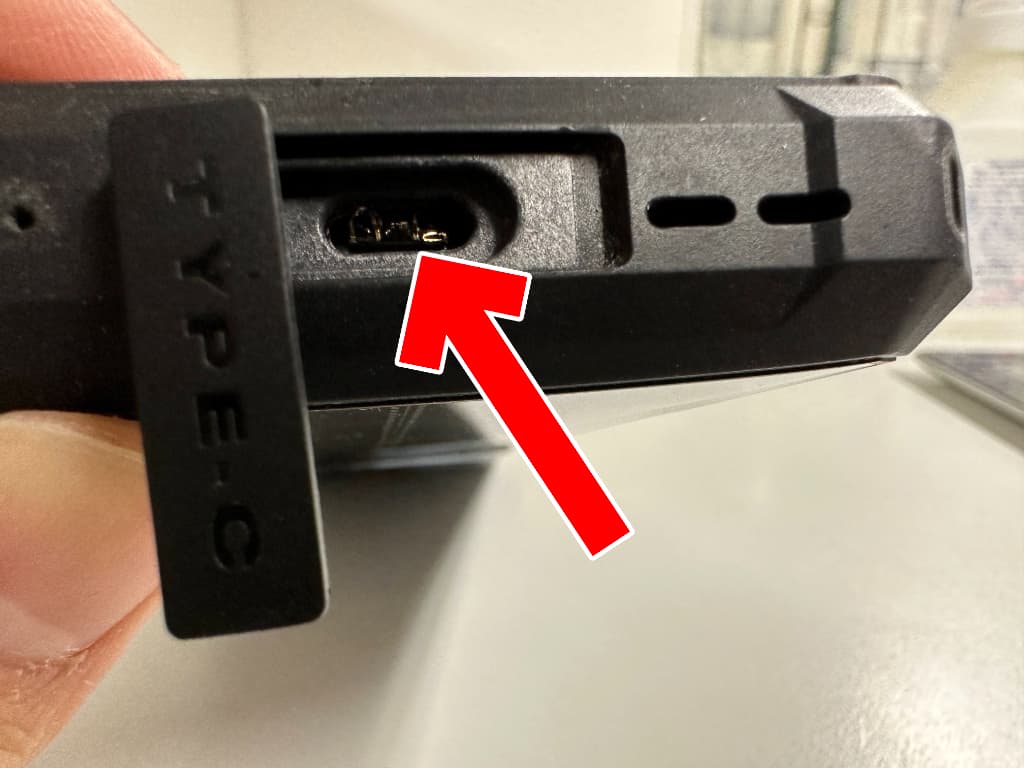

充電コネクタ部分を確認してみると…
この通りType-C USB端子が
破損して潰れていました…。
これでは充電出来るはずがありません。
ドックコネクタが
物理的に破損している状態で
無理に充電ケーブルを挿すと
最悪の場合発火するので
要注意です。
分解が非常に困難なF109ですが
郵送修理ポストリペアなら
難なく修理対応可能です！
それでは実際に
FOSSiBOT F109の
充電器差し込み口交換修理を
開始します！
FOSSiBOT F109は
画面パーツと
本体フレームが
強力に接着されています。

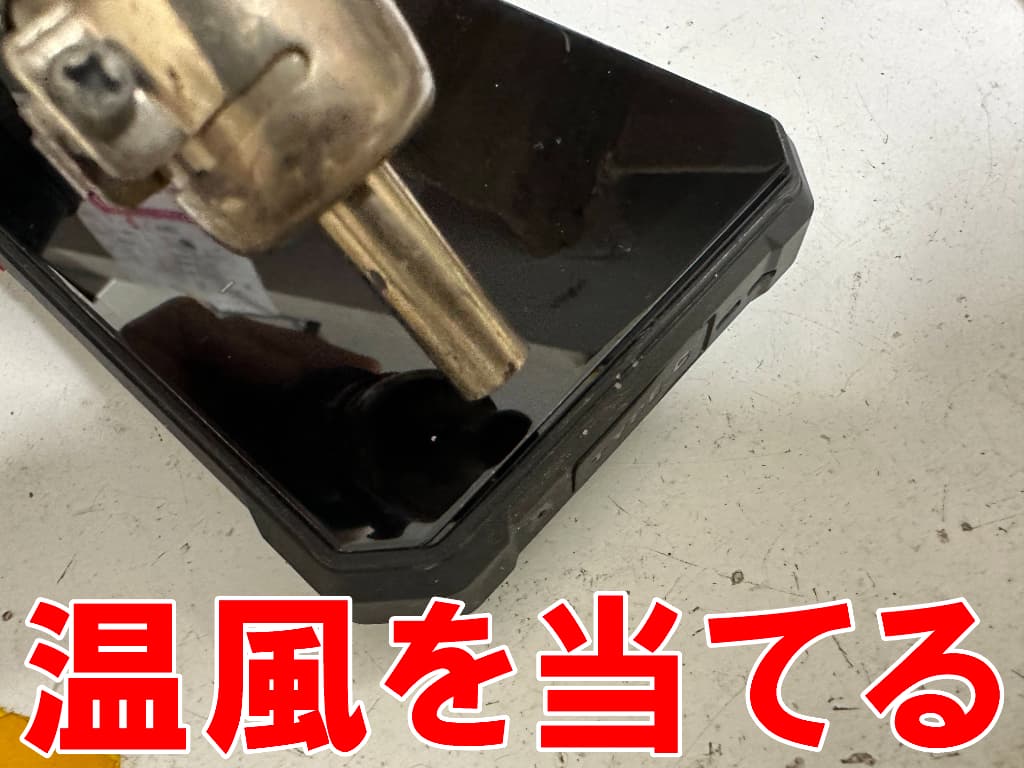

まずは温風を当てて
その強力な粘着を
弱めていきます。
ある程度温めたら
クラフトナイフで隙間を作り…
ピックを挟みます。
後は温風で粘着を弱めながら
ピックで粘着を切る
という作業を繰り返します。
F109の画面パーツの周辺は
柔らかいシリコン素材です。
分解方法誤ると
シリコン部分が
ひどく変形してしまいます。
郵送修理ポストリペアなら
見た目も綺麗に
分解することが出来ます。

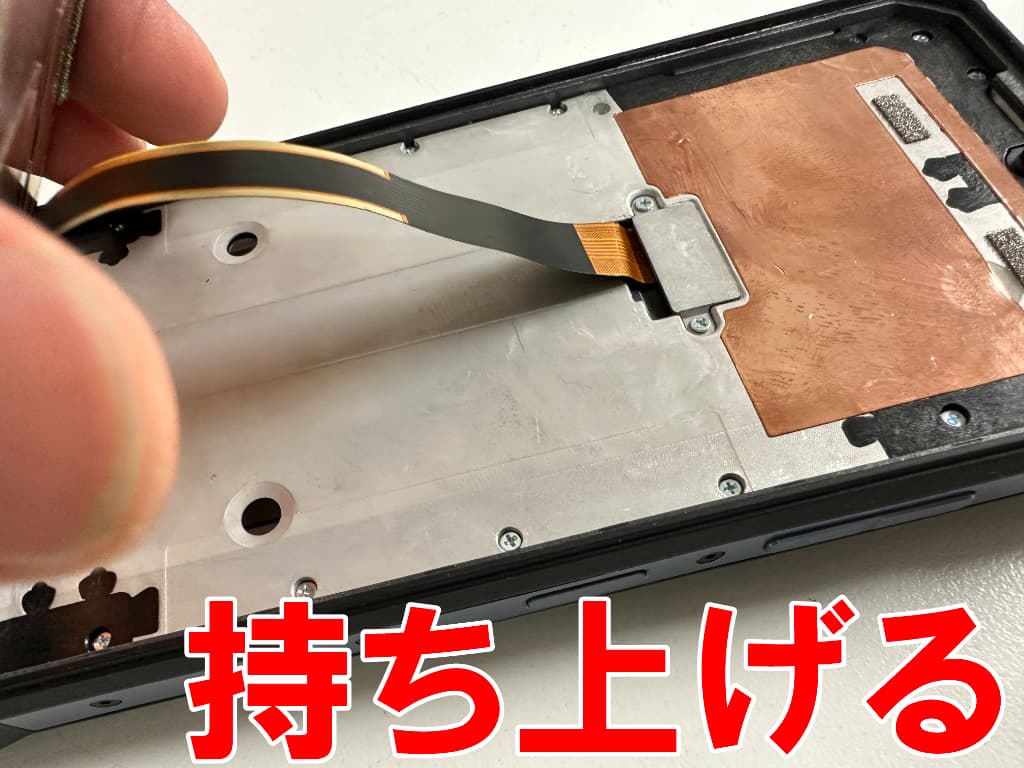

全ての粘着を剥がすことで…
フロントパネルを
持ち上げることが出来ました。
FOSSiBOT F109の
液晶画面パーツは
薄いケーブル1本で
基板に接続されています。
液晶画面を持ち上げ過ぎて
ケーブルを断線させないよう
注意が必要です。

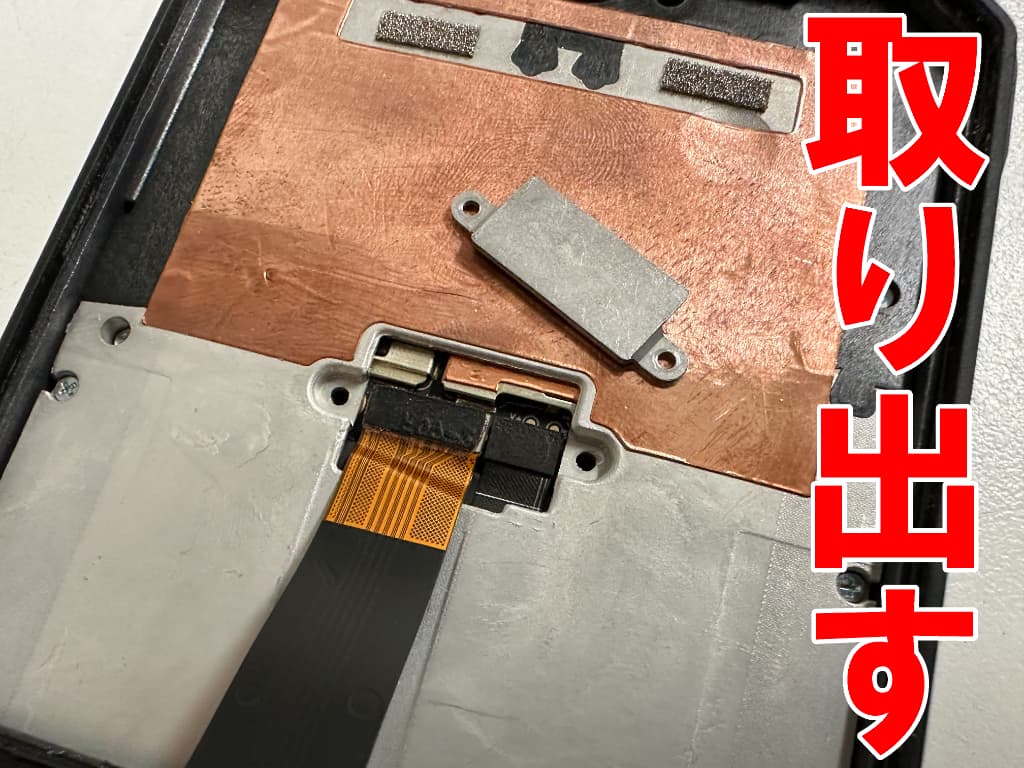

F109の画面パーツは
コネクタ部分が
銀板で固定されています。
プラスネジを外して
銀板を取り出すことで
画面パーツコネクタに
アクセスすることが出来ます。

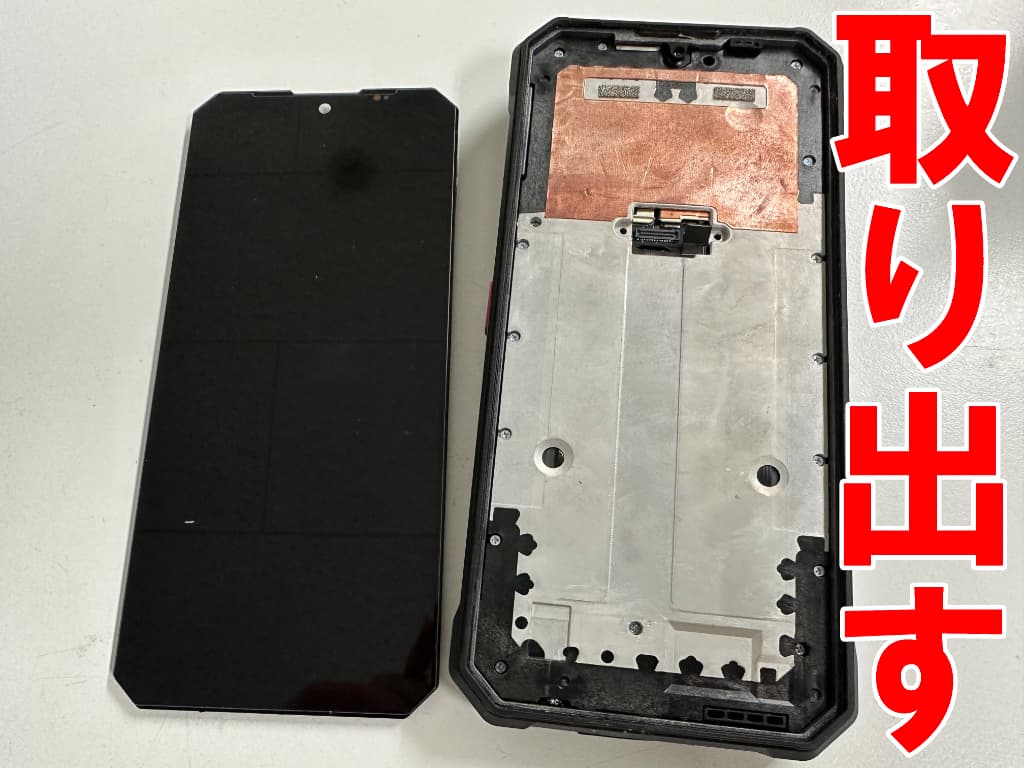

コネクタを外すことで
液晶画面を取り出せました。
FOSSiBOT F109は
本端内部が
大きな銀板で覆われています。
この大きな銀板は
複数のプラスネジで
本体フレームに
固定されています。
全てのプラスネジを
外すことで…
このように取り出せました。
これで本体内部の
コネクタ類にアクセス可能です。
FOSSiBOT F109の
充電器挿しこみ口パーツは
本体下部に収まっています。
F109のサブ基板には
アンテナなど複数のケーブルが
接続されています。
ヘラを使って
サブ基板に接続されている
コネクタ類を外します。

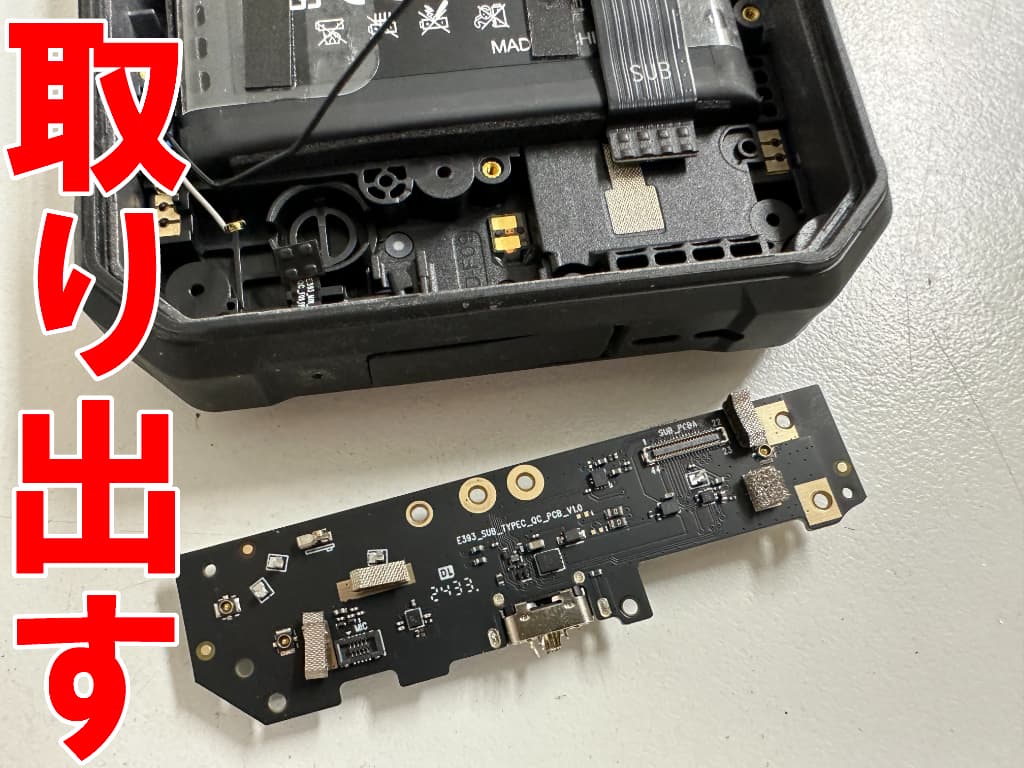

この通りドックコネクター部分を
取り出すことが出来ました。
F109のサブ基板には
Type-C USB充電端子が
はんだ付けされています。

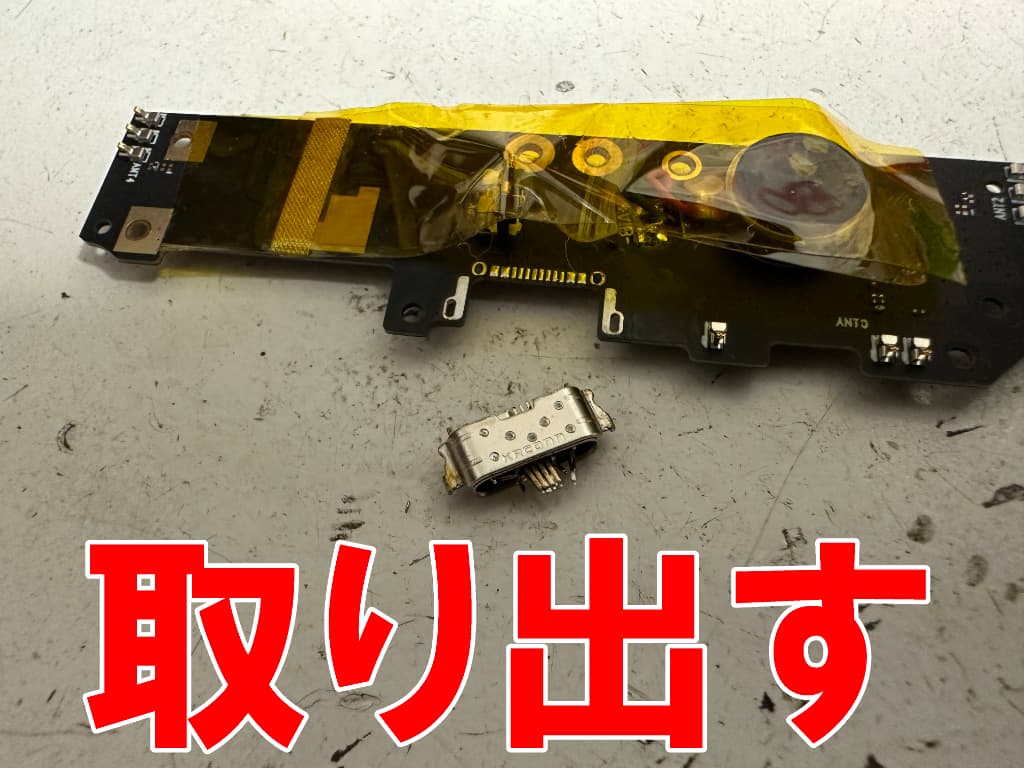

はんだ吸収線を使って
余分なはんだを除去したら
ヒートガンを使って
故障したタイプC USB端子を
取り出します。
ただFOSSiBOT F109の
サブ基板上には
無数のコネクタやICチップが
点在しています。
耐熱処理は必須です。
故障した充電ポートを取り出したら
新品へと交換します。

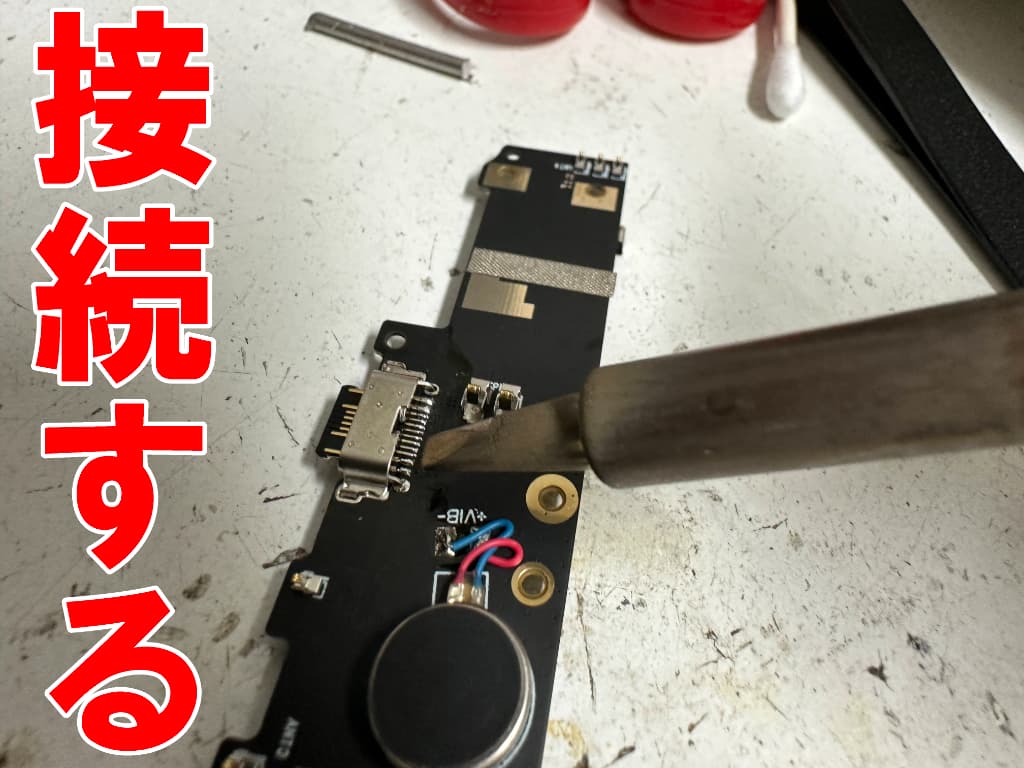

FOSSiBOT F109の
充電コネクタは
中央部分に12か所接点があります。
接点は隣同士
1mmも隙間がありません。
はんだブリッジしないように
慎重に作業を進めます。
USBコネクタをはんだ付け出来たら
サブ基盤を本体フレームに戻して
充電確認を行います。

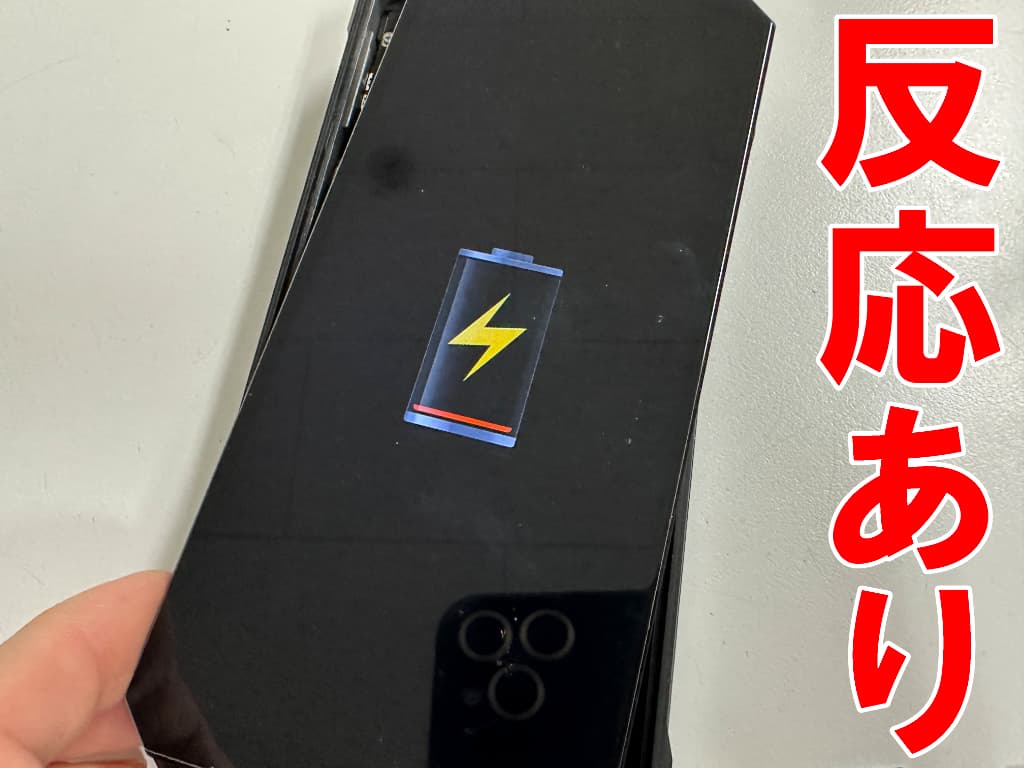

しっかりと充電器が挿さって
充電反応が出るようになりました！
やはり今回お送り頂いた
FOSSiBOT F109も
単純な充電部分の故障だったようです。
充電が溜まることを確認したら
本体を元通り組み上げます。

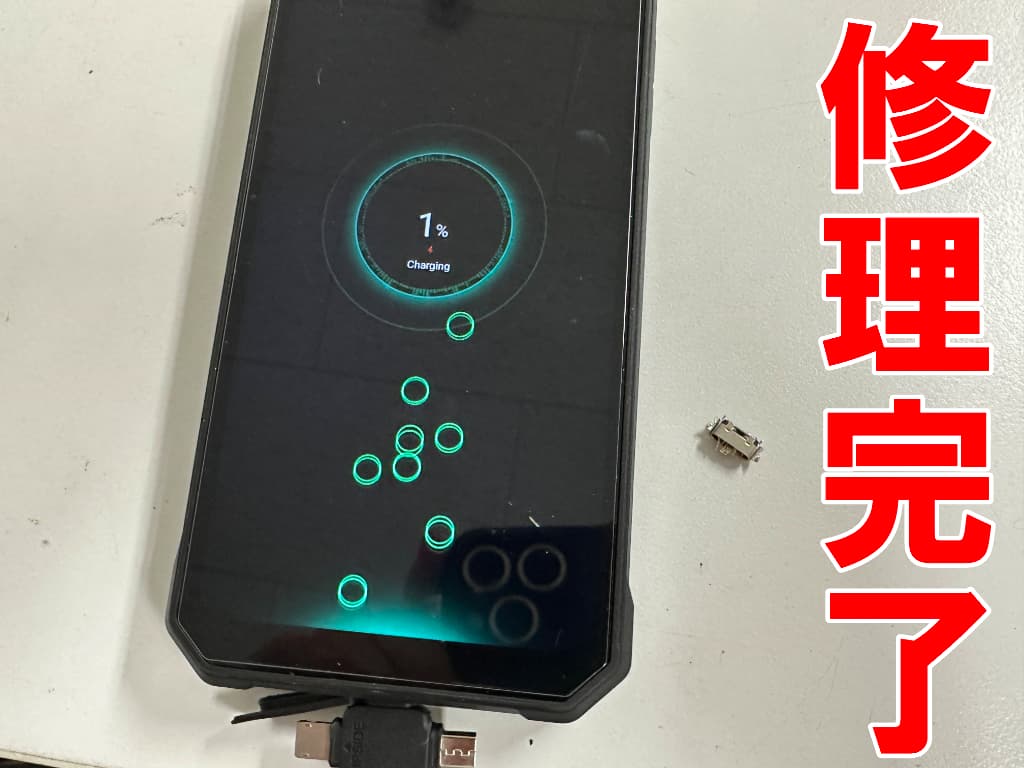

これでFOSSiBOT F109の
充電口修理完了です！
充電が溜まって
正常に起動しています。
もちろん内部のデータも
全て残っている状態でした。
郵送修理ポストリペアなら
マイナーなスマホや
分解が困難なタフネススマホでも
数多くの修理実績がございます。
・水没により充電端子が腐食した
・充電の接触が悪い
・充電不能になり起動しない
など、FOSSiBOT F109の
充電部分の故障でお困りの際は
ぜひ郵送修理ポストリペアへ
ご相談くださいませ！
メーカー名：FOSSiBOT
機種名：F109
症状：充電できない
交換パーツ：充電ポート
修理費用：その他スマホドックコネクタ修理料金表
修理時間：60分
保証期間：3カ月間
