3DSLLの上液晶画面の修理ご依頼を頂きました。
2012年7月28日に
発売された
3DSLLですが
近年また人気が
出始めてきました。
現在の中古品の相場は
15,000~30,000円ほどと
高騰しているようです。
今回お送り頂いた
ニンテンドー3DSLLは…
WORKS
修理実績
これまでに行った修理についてご紹介します。
2026年04月11日
3DSLLの上画面交換を8800円以下で対応中！液漏れで黒く変色した液晶が元通り！

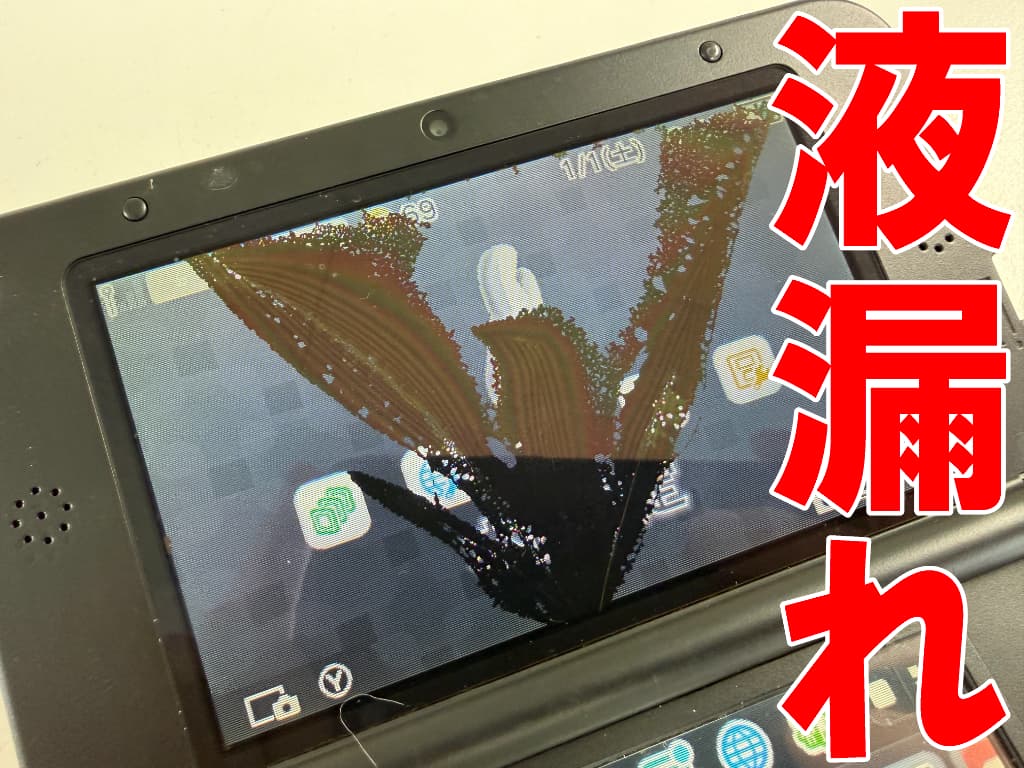

上部液晶画面が
液漏れしており
黒く変色していました…。
液漏れは
徐々に悪化して
黒い部分が
広がることが多いです。
郵送修理ポストリペアなら
3DS LLの
上部液晶画面交換も
難なく対応出来ます！
それでは実際に
作業を開始します。

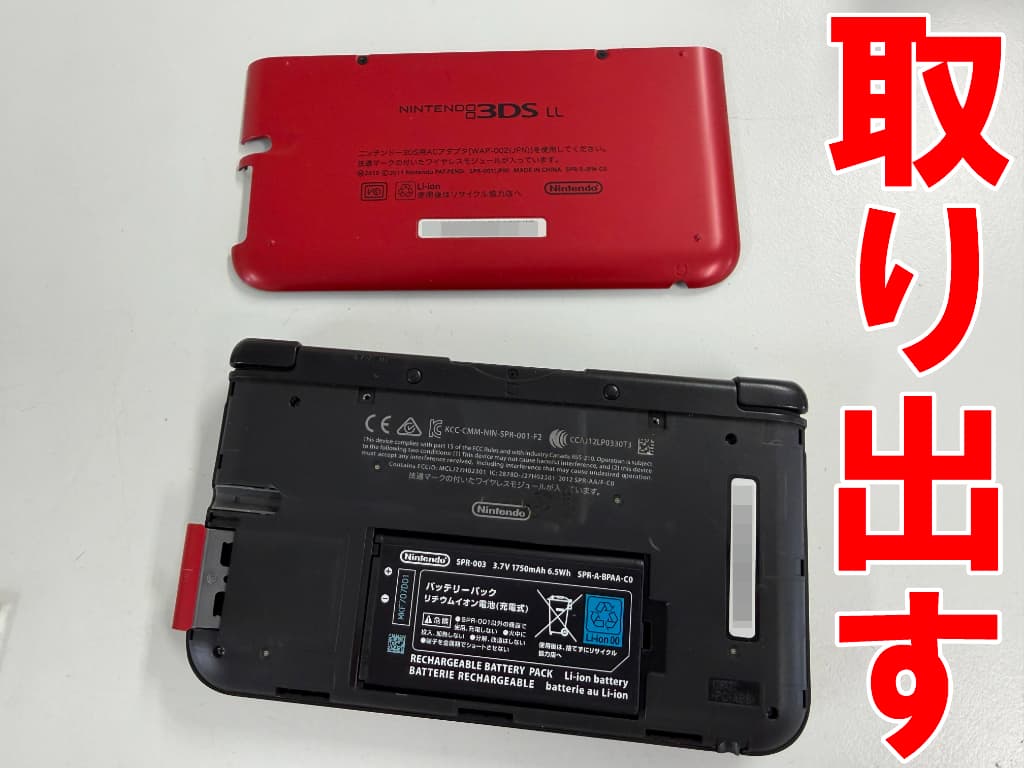

まずは背面パネルの
プラスネジ2本を緩めて
ツメを外します。
3DSLLの
背面パネルは
ネジをツメを外すことで
簡単に取り出すことが出来ます。

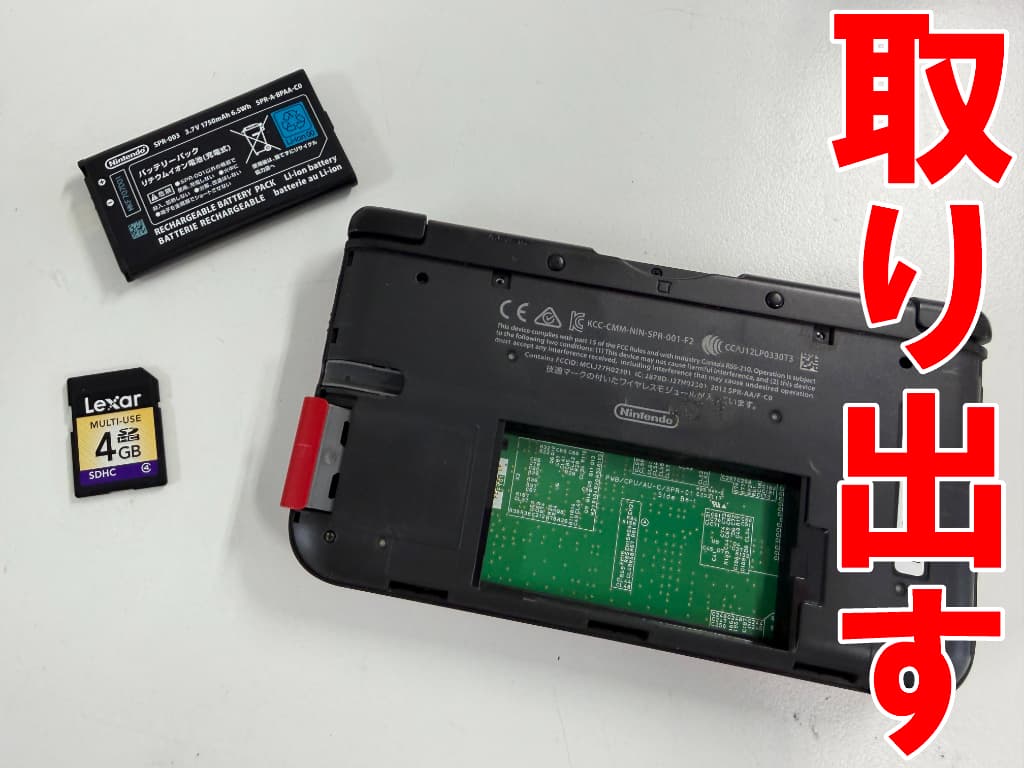

背面パネルを
取り出したら
次はバッテリーや
SDカードを
取り出します。
次に外装部分を
固定した
プラスネジを外します。
3DSLLのプラスネジは
一部ネジ隠しの
下にあります。
ネジ隠しを
取り出したら
ドライバーを使って
全てのネジを外します。
ネジを外すことで
外装部分を
持ち上げることが出来ます。

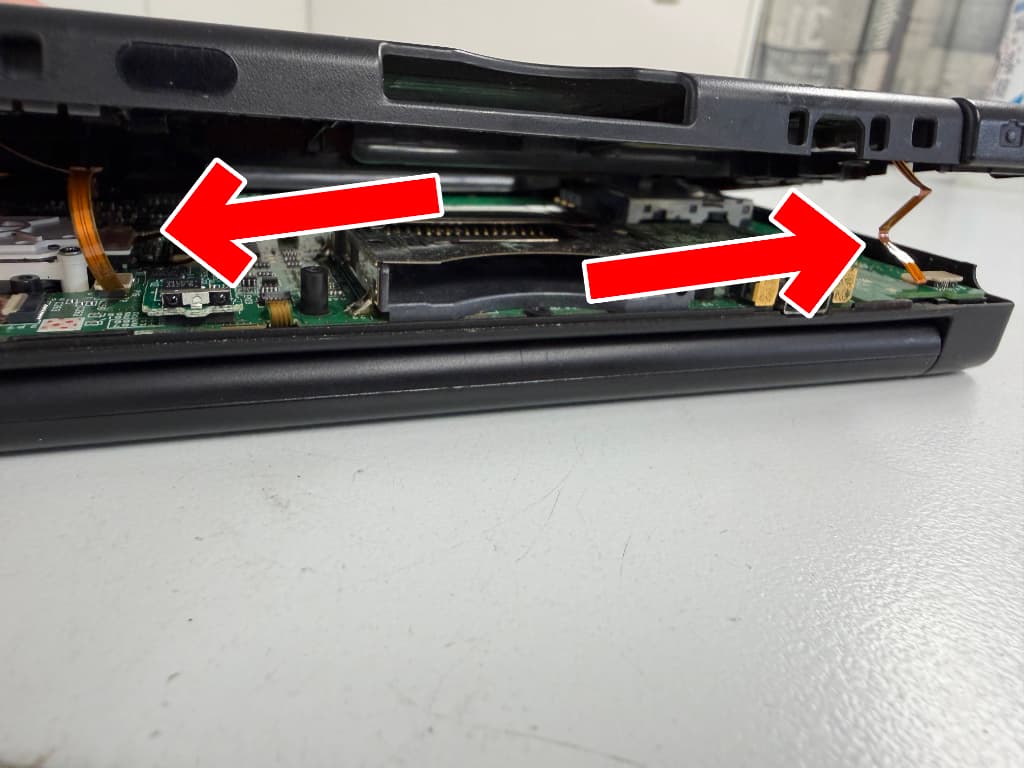

ただNintendo 3DSLLの
外装部分には
RボタンとLボタンの
ケーブルが接続されています。
勢いよく持ち上げると
断線してしまうので
注意が必要です。
コネクタを外すことで…
外装部分を
取り出すことが出来ました。
これで基板上の
コネクタ類に
アクセス可能になりました。
3DSLLの
上部液晶画面を
交換するには
基板を取り出す
必要があります。

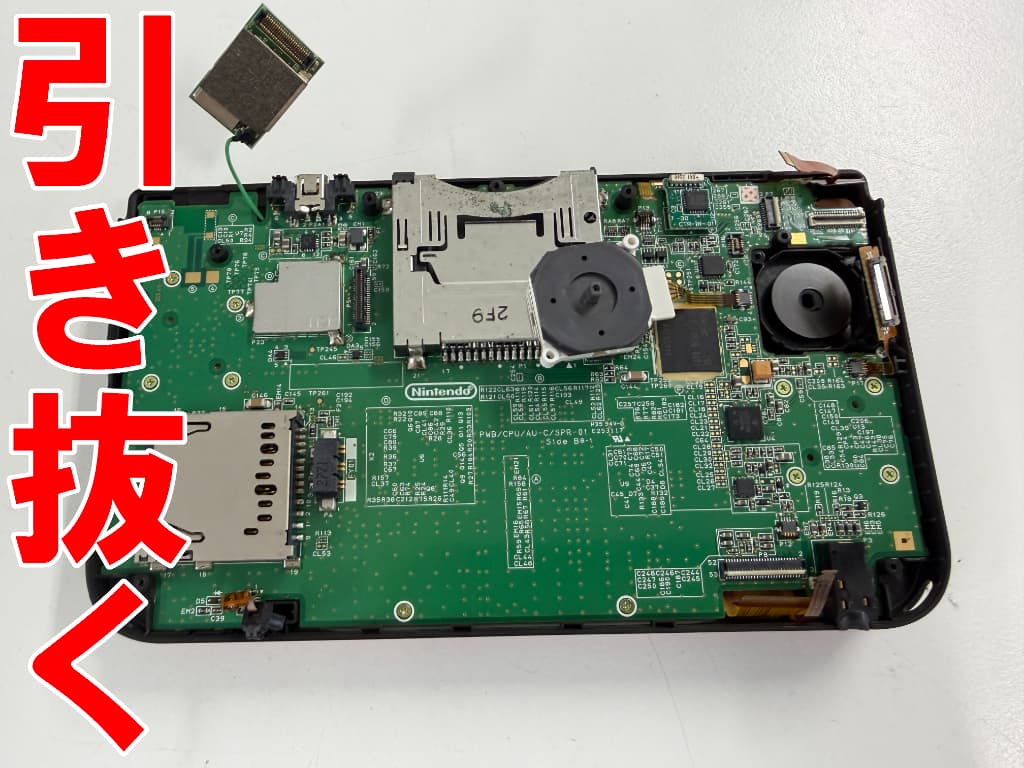

基板には無数の
ケーブル類が
接続されているのですが…
このようにほぼ全て
外す必要があります。

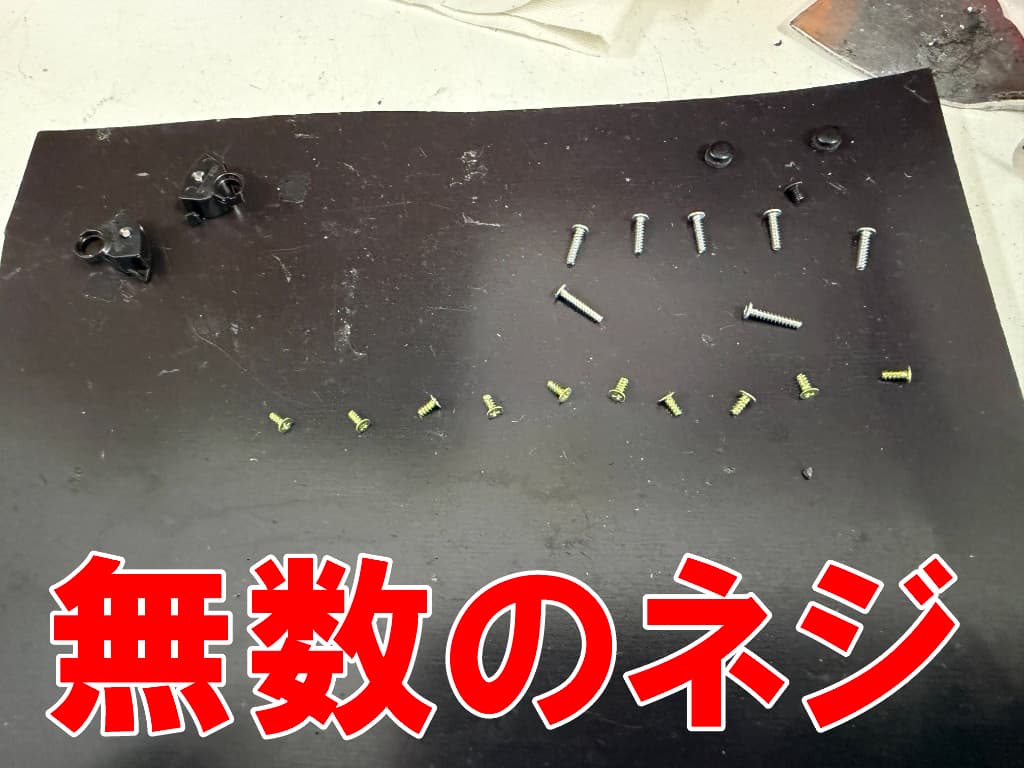

ニンテンドー3DS LLは
長さが異なるネジが
随所にあり…
現時点でこれだけのネジを
外す必要があります。
3DSLLは
これだけのネジや
ケーブルを外すことで
基板を持ち上げられます。
ただ基板の裏にも…
このようにケーブルが
接続されています。
3DSLLの
基板裏のケーブルは
外す際に
ツメを起こす必要があります。
ツメを起こす際に
ツメがポロっと
取れてしまうことがあります。
このツメは
簡単に取れるのに
付けるのは
非常に大変です。

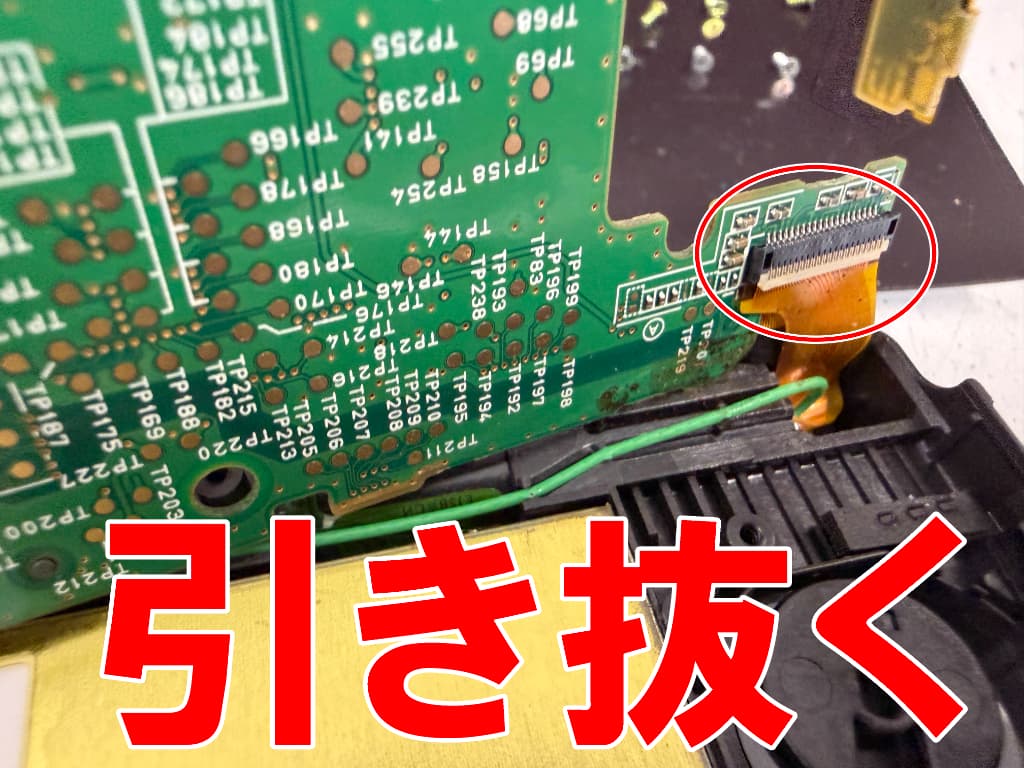

慎重に作業を行って
基板裏のケーブルを
引き抜くことで…

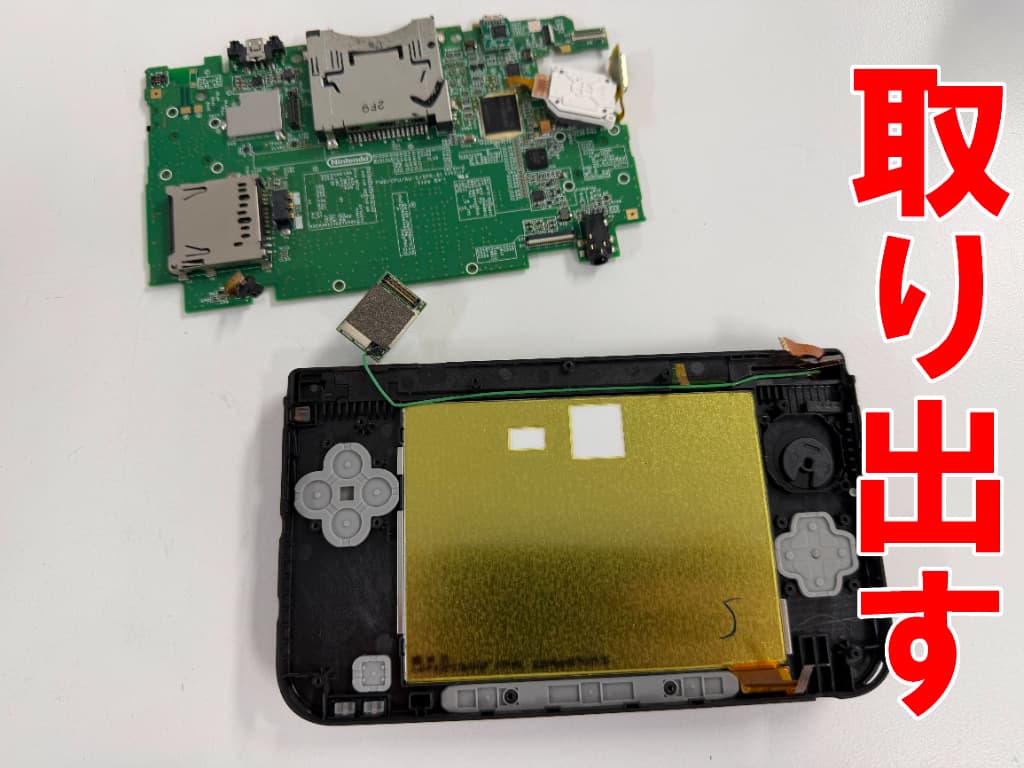

本体フレームから
基板を取り出せました。
3DSLLの
上部液晶画面修理は
ここからが大変です…。
次は本体下部から
本体上部を
取り出す作業です。
まずは本体上部の
隠しネジを
4本外します。
3DSLL本体上部の
ネジ隠しを剥がす際
慣れていないと
ボロボロになるので
注意が必要です。

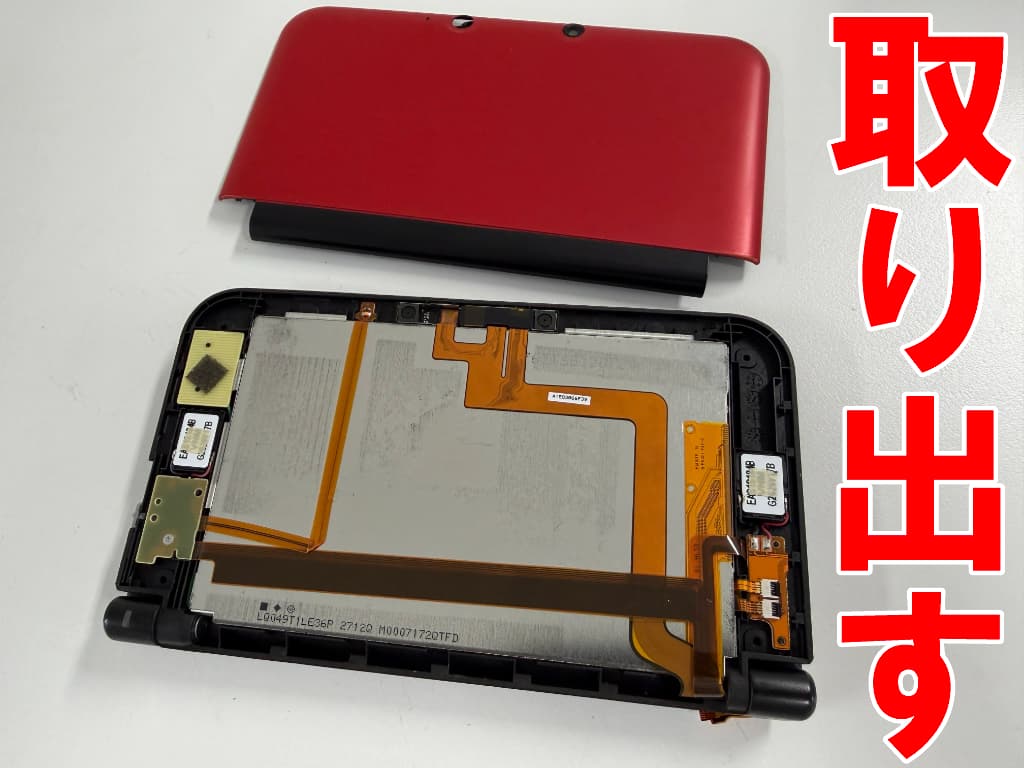

ネジを外したら
上部の背面パネルを
取り出すことが出来ます。

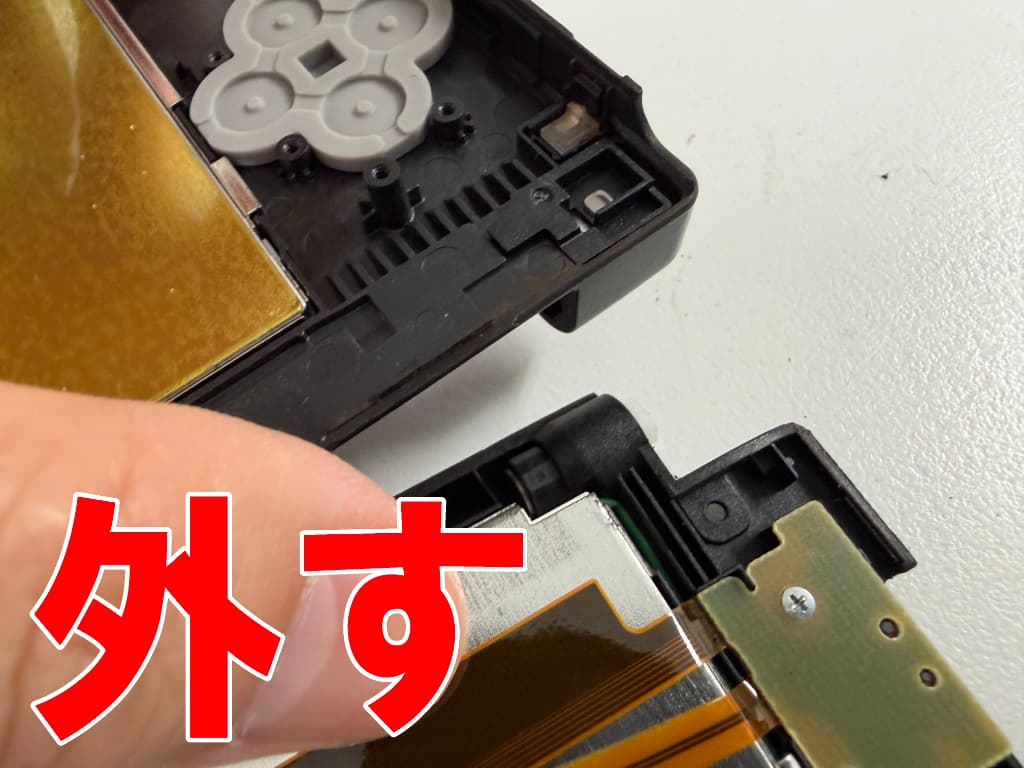

蝶番を奥に押し込んで
この通りフレームを外します。
3DSLLは
開く角度によって
蝶番の
押し込み易さが変わります。
本体フレームを外したら…
・上液晶画面
・カメラ
・スピーカーケーブル

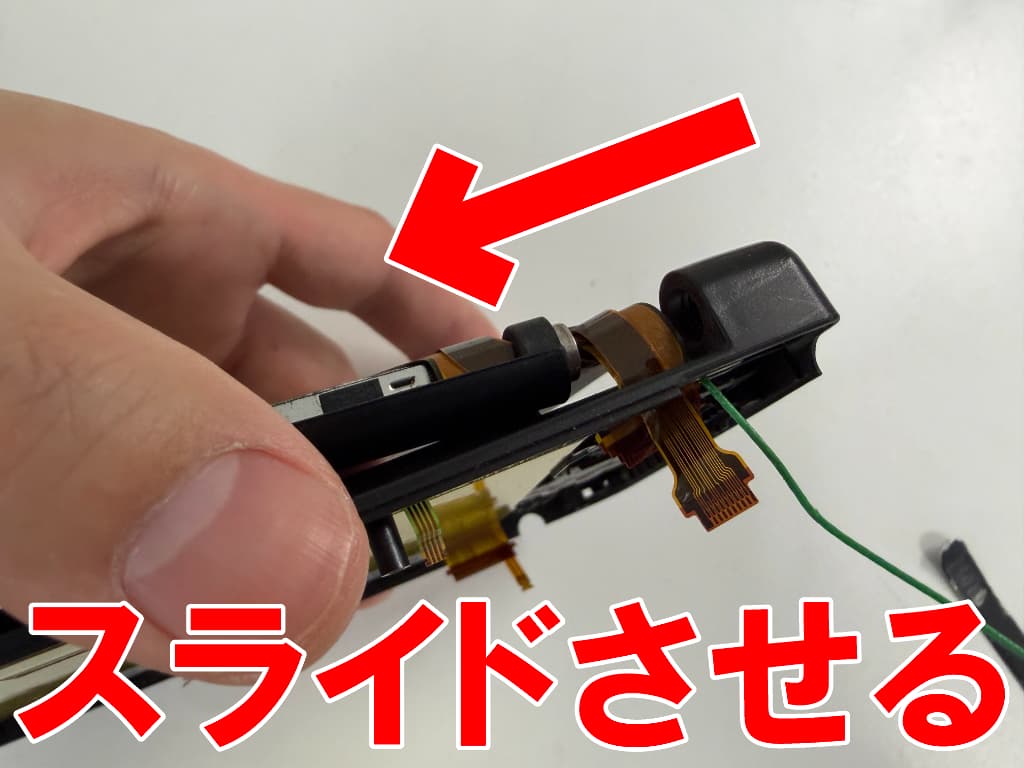

上記3本を束ねて
矢印の方向に
スライドさせます。
この際ケーブルを
断線させないよう
注意が必要です。

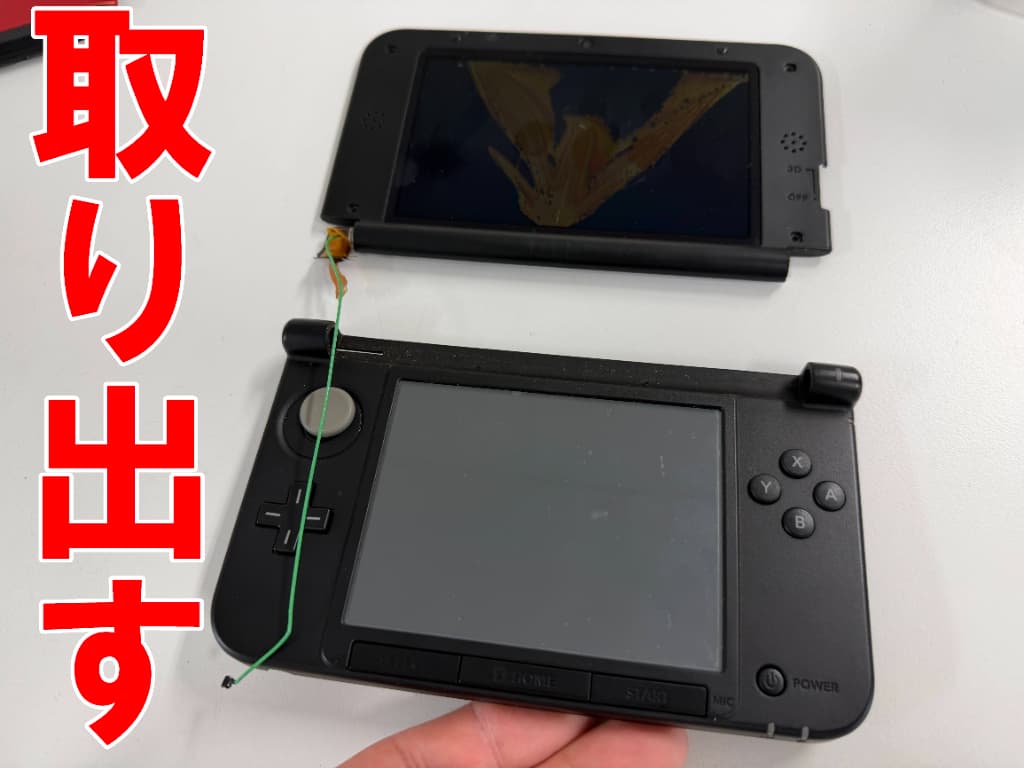

ケーブルを
スライドさせることで
本体上部を
取り出すことが出来ました。
3DSLLの
本体上部には
・上液晶画面
・カメラ
・スピーカーケーブル
・Wi-Fiアンテナ
が収まっています。

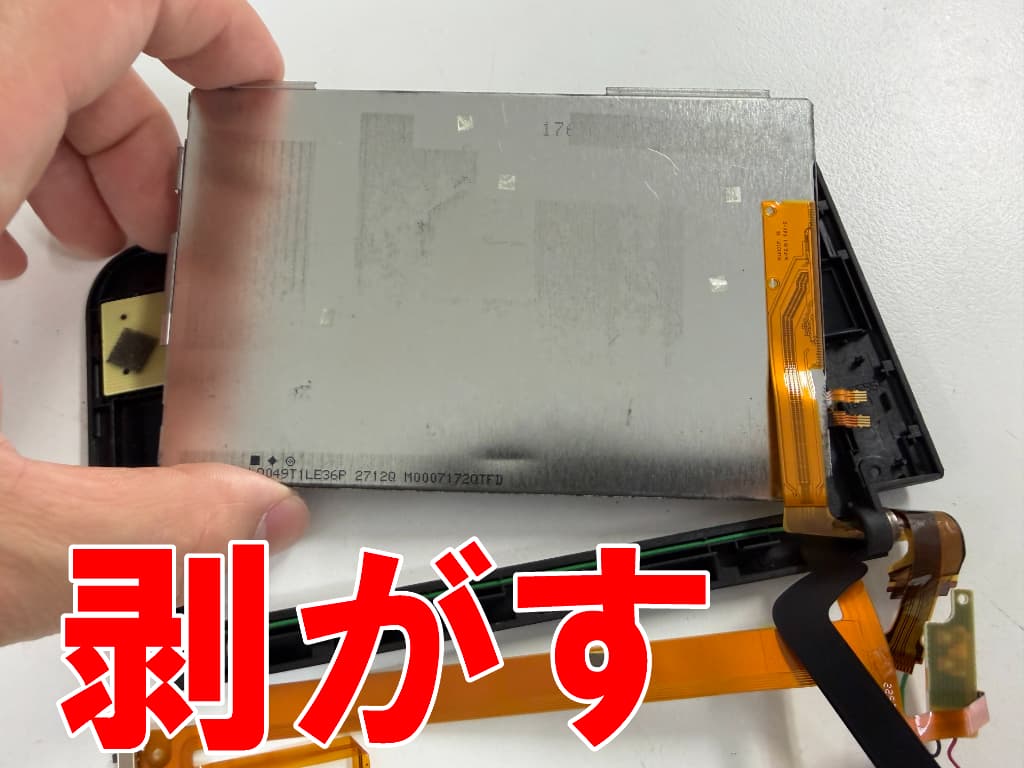

液晶画面を取り出すには
まずは上部フレームと
液晶画面との
粘着を剥がします。
3DSLLの
上部液晶画面と
フレームとの粘着は
少し強力です。
フレームを歪めることで
剥がすことが出来ます。
粘着を剥がしたら
Wi-Fiアンテナを
引き抜きます。
この際に他のケーブルを
断線させないよう
要注意です。

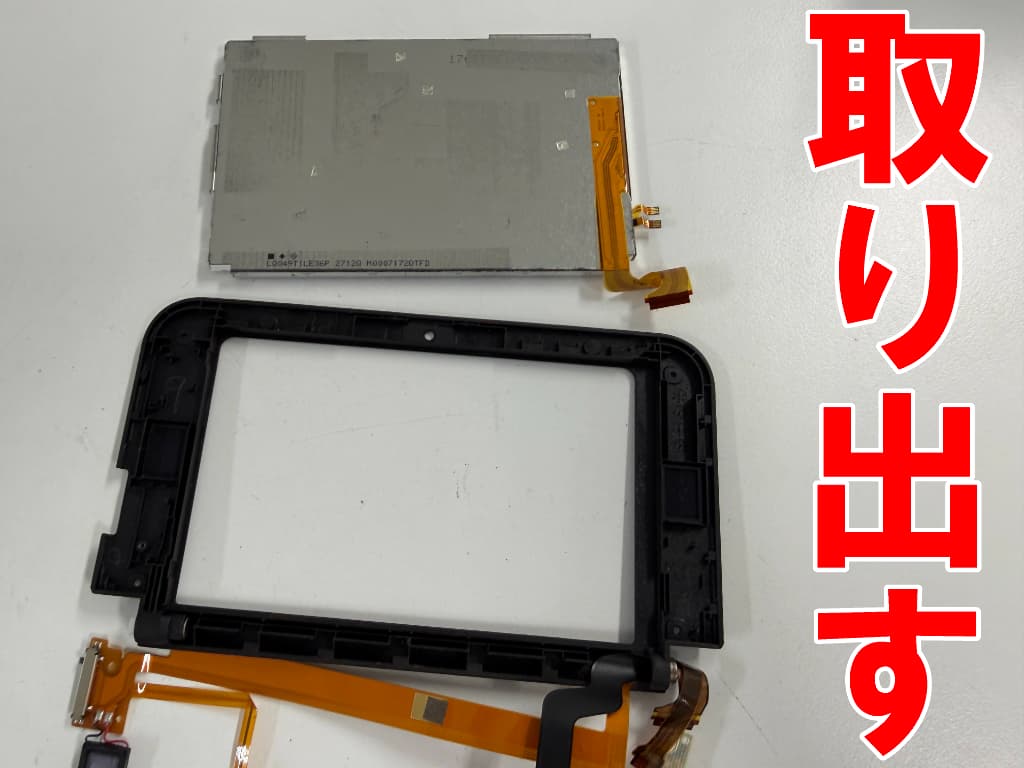

ケーブルを丸めて
上画面を
取り出します。

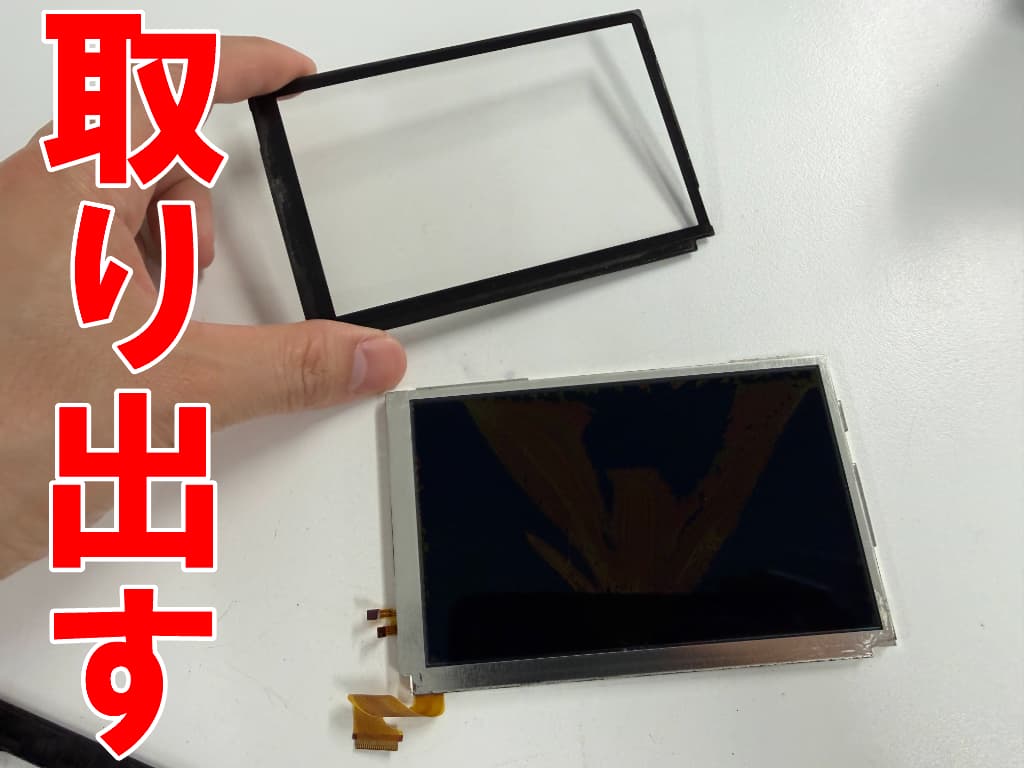

3DS LLの
上液晶画面には
表面に
アクリル板が
貼ってあります。
ヘラを使って
粘着を剥がすことで
アクリル板を
取り出せました。
新品の液晶画面に
アクリル板を移植して
本体をある程度
組み上げます。
Nintendo 3DSLLは
組み上げてしまうと
何か不具合が合った際
また分解するのが
非常に大変です。

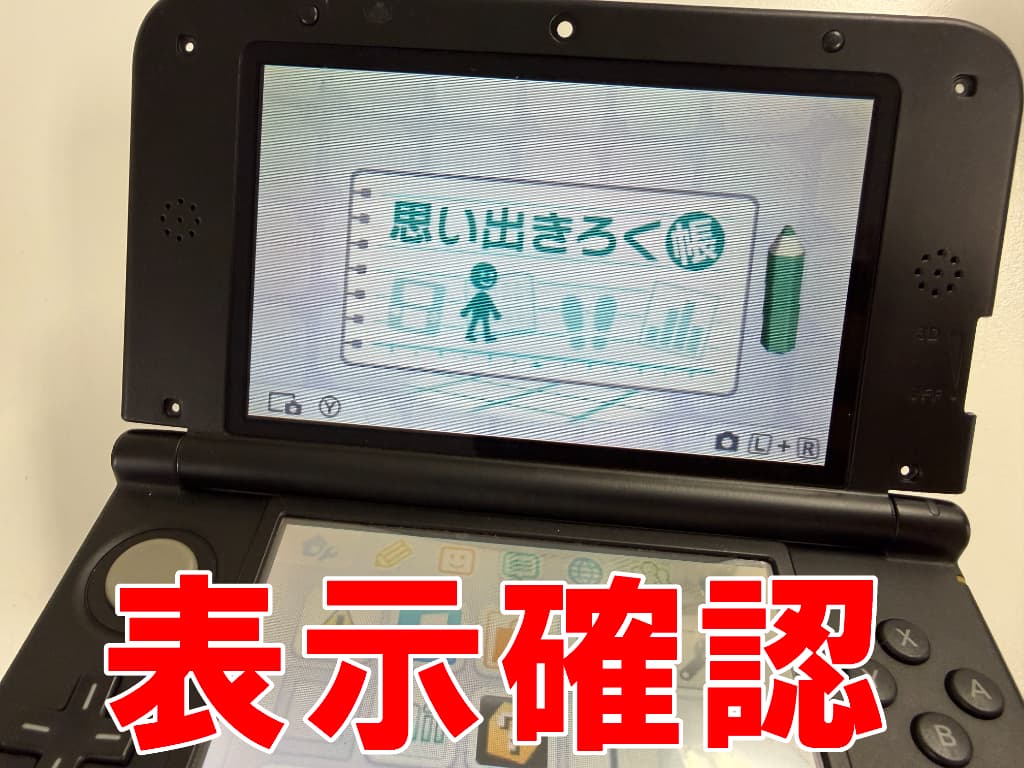

仮付け状態で
動作確認を行います。
新品の上液晶に
交換することで
全体が綺麗に
表示されるよう
改善しました。
動作確認を行って
問題が無ければ
そのまま本体を組み上げます。

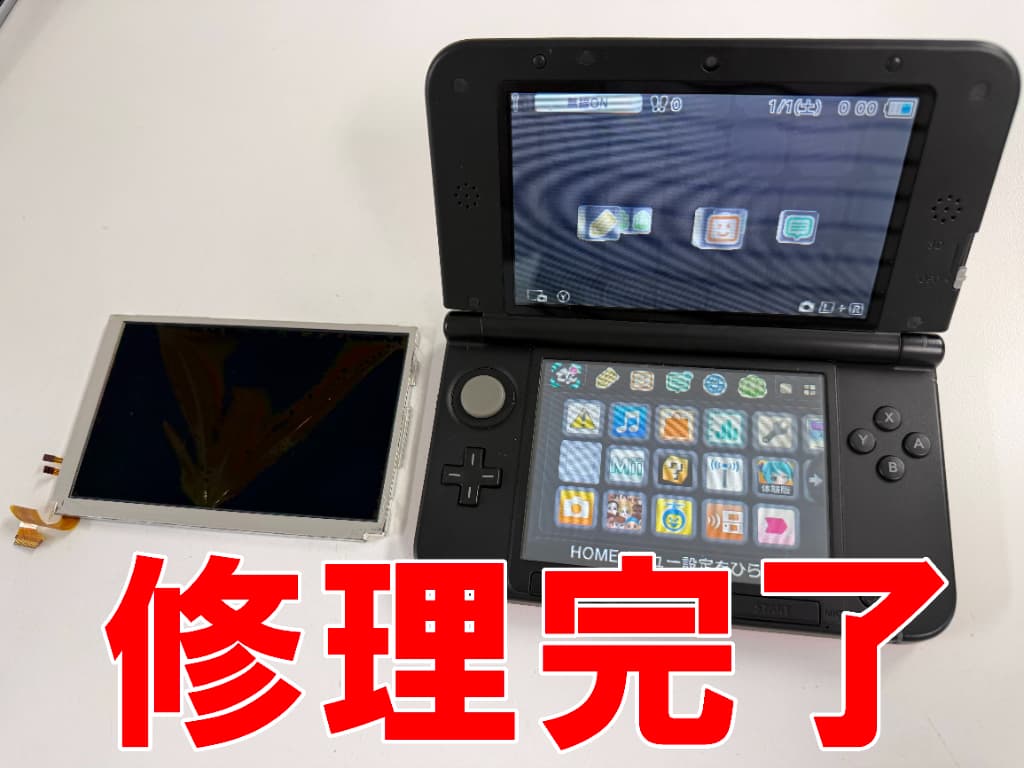

これで3DSLLの
上液晶画面交換完了です！
今回ご紹介させて頂いたように
郵送修理ポストリペアでは
3DSLL修理にも
難なく対応出来ます。
・上画面が映らない
・上液晶が液漏れしている
・上部画面が黄ばんでいる
など、3DSLLの
本体上部画面の
不具合でお困りの際は
ぜひ郵送修理ポストリペアへ
ご相談くださいませ！
メーカー名：任天堂
機種名：ニンテンドー 3DS LL
型番：SPR-001
症状：上画面の液漏れによる表示異常
交換パーツ：上部液晶画面
修理費用：3DSシリーズ上液晶修理料金表
修理時間：60分
保証期間：3カ月間
